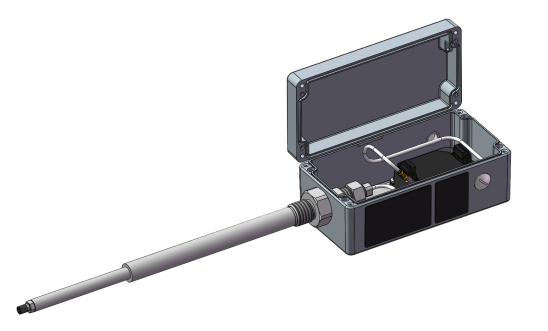

PA150 800-150-000-011

PA150 800-150-000-011là bộ chuyển đổi gắn đầu dò tích hợp chuỗi đo độ gần thành một hệ thống độc lập, hoàn chỉnh được thiết kế để đo không tiếp xúc các trục máy móc quay trong môi trường công nghiệp đòi hỏi khắt khe.

• Nguyên lý đo: Dòng điện xoáy (không tiếp xúc)
• Phạm vi đo tuyến tính (G3): 0,3 ~ 4,3 mm
• Độ nhạy (G3): 4 mV/μm (điện áp) / 1,25 μA/μm (dòng điện)
• Đáp ứng tần số: DC ~ 20 kHz (-3 dB)
• Tuyến tính: Tham khảo đường cong hiệu suất
• Tổng chiều dài hệ thống: 1 m (cáp tích hợp TQ912)
• Phạm vi nhiệt độ cảm biến: -40°C ~ +180°C
• Phạm vi nhiệt độ điều hòa tín hiệu: -40°C ~ +85°C
• Đánh giá bảo vệ nhà ở: IP65
• Vật liệu vỏ: Hợp kim nhôm (đúc khuôn)
• Vật liệu thanh lắp: Thép không gỉ 1.4301
• Vật liệu chuyển đổi: Thép không gỉ 1.4305
• Chứng nhận chống cháy nổ: Ex e (Tăng cường An toàn)
• Tuân thủ EMC: EN 61000-6-2 / EN 61000-6-4
• An toàn điện: EN/IEC 61010-1

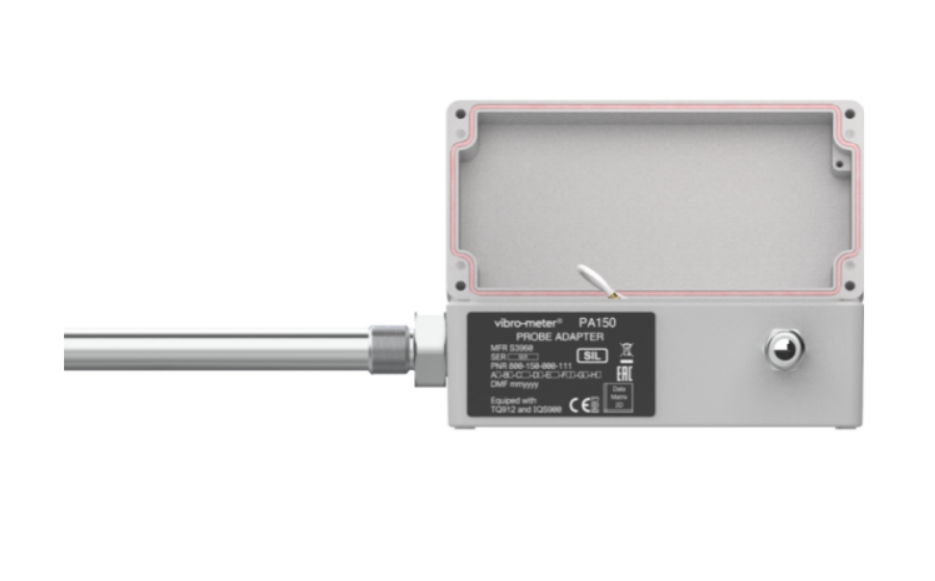

PA150 kết hợp cảm biến, bộ điều chỉnh tín hiệu và cấu trúc lắp đặt thành một bộ phận duy nhất, giúp đơn giản hóa đáng kể việc lắp đặt và vận hành thử. Các tính năng chính bao gồm phạm vi đo tuyến tính 4 mm (độ nhạy G3: 4 mV/μm), đáp ứng tần số rộng (DC đến 20 kHz), chứng nhận an toàn chức năng SIL 2 và tuân thủ API 670.

Thiết kế vỏ có thể tháo rời của nó cho phép điều chỉnh khe hở trong khi máy đang chạy, trong khi thanh gắn bằng thép không gỉ (có chiều dài từ 50 đến 800 mm) và khả năng điều chỉnh vị trí ±10 mm mang đến sự linh hoạt khi lắp đặt đặc biệt.

PA150 được sử dụng rộng rãi để bảo vệ chống rung và giám sát tình trạng của máy móc quay—chẳng hạn như tua bin hơi, tua bin khí, máy nén và bộ máy bơm—trong các lĩnh vực bao gồm sản xuất điện và hóa dầu. Xếp hạng bảo vệ chống xâm nhập IP65 và phạm vi nhiệt độ hoạt động rộng của nó đảm bảo hoạt động lâu dài, đáng tin cậy trong môi trường công nghiệp khắc nghiệt.

Một doanh nghiệp hóa dầu yêu cầu giám sát độ dịch chuyển dọc trục của rôto đối với máy nén ly tâm để ngăn ngừa hư hỏng ổ đỡ lực đẩy. Phạm vi đo tuyến tính 4mm của PA150 (tùy chọn G3) bao gồm toàn bộ khoảng dịch chuyển dọc trục.

Thanh gắn bằng thép không gỉ (C144, 144mm) và cụm bộ chuyển đổi (E105, 105mm) giúp điều chỉnh linh hoạt độ sâu lắp (±10 mm). Tín hiệu đầu ra điện áp (-1.6V đến -17.6V) được đưa vào hệ thống giám sát VM600 để cho phép giám sát và cảnh báo vị trí theo thời gian thực.

Vị trí lắp của thân đầu dò bằng thép không gỉ có thể điều chỉnh được trong phạm vi ±10 mm và bộ chuyển đổi cung cấp nhiều tùy chọn chiều dài và ren khác nhau để phù hợp với các bề mặt lắp khác nhau:

• Cài đặt bên ngoài:Hỗ trợ lắp ngược cảm biến TQ912, cho phép lắp đặt mà không cần tháo dỡ máy.
• Điều chỉnh khoảng cách:Thiết kế vỏ có thể tháo rời cho phép dễ dàng điều chỉnh khoảng cách giữa đầu dò và mục tiêu, ngay cả khi máy đang chạy.
• Gắn linh hoạt:Vị trí lắp của thân đầu dò bằng thép không gỉ có thể điều chỉnh được trong phạm vi ±10 mm và bộ chuyển đổi cung cấp nhiều tùy chọn ren và chiều dài khác nhau để phù hợp với các bề mặt lắp khác nhau.

Nguyên lý đo của PA150 là gì?
PA150 sử dụng nguyên lý dòng điện xoáy để đo không tiếp xúc.

Nó có thể được sử dụng trong khu vực nguy hiểm?
Đúng. PA150 có phiên bản được chứng nhận chống cháy nổ (Ex) (mã model A5) phù hợp với môi trường có khả năng gây nổ. Tuy nhiên, xin lưu ý rằng tất cả các thành phần của toàn bộ chuỗi đo lường (cảm biến, cáp và bộ điều hòa tín hiệu) phải có chứng nhận Ex tương ứng.

Tổng chiều dài hệ thống là bao nhiêu?
Đối với PA150, tổng chiều dài hệ thống (TSL) tương ứng với chiều dài của cáp tích hợp 1 mét được gắn vào cảm biến TQ912.

Thời gian bảo hành là gì?
Bảo hành tiêu chuẩn công nghiệp: 12 tháng; với việc lắp đặt đúng cách và không quá tải, sản phẩm có tuổi thọ từ 5-10 năm.
