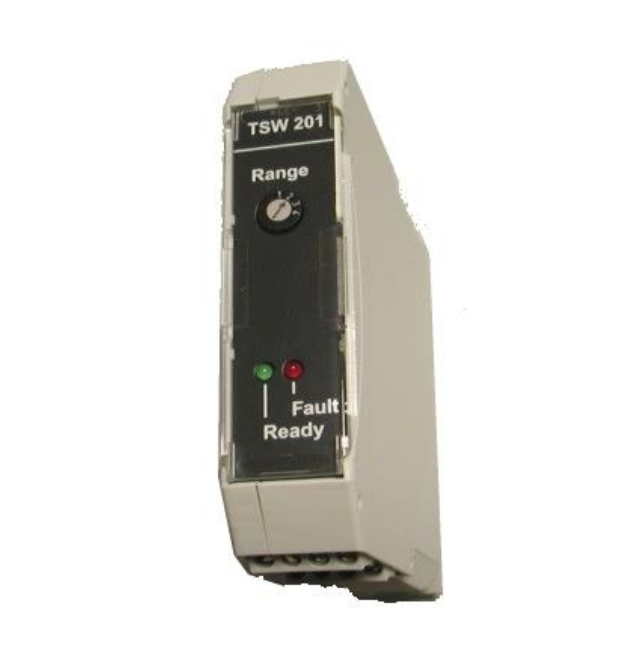

VMD TSW201-007-05

VMD TSW201-007-05 là một bộ truyền rung một kênh công nghiệp được thiết kế để đo rung trục (Sppm) của máy quay bằng cách sử dụng cảm biến dịch chuyển dòng xoáy.Nó phát ra các giá trị rung động từ đỉnh đến đỉnh và tuân thủ các tiêu chuẩn DIN ISO 10817-1, với sự tương đương một phần với các tiêu chuẩn API 610.

• Phạm vi đo: 50/125/250/500 μm p-p (có thể chọn qua bảng điều khiển phía trước)
• Phạm vi tần số: 1-250 Hz (cài đặt tại nhà máy)
• Độ chính xác độ nhạy: ± 5%
• Phân lệch tuyến tính: ± 2% FSR
• Lỗi nhiệt độ: 8% RD + 4% FSR
• Nhiệt độ môi trường: 0 đến + 85°C
• Điện áp cung cấp: +24 VDC (18-30 VDC), tối đa 100 mA, cách ly galvan
• Vật liệu nhà: Polyamide, màu xám
• Lớp bảo vệ: IP40
• Phương pháp lắp đặt: Lắp đặt đường ray theo tiêu chuẩn DIN (EN 60715:2001-09 loại 35×7,5 mm)

Đơn vị có chức năng tự chẩn đoán nội bộ toàn diện theo dõi trong thời gian thực cho các lỗi mạch mở hoặc mạch ngắn trong cảm biến và cáp,cũng như trường hợp vật thể đo vượt quá phạm vi đo tĩnhCác tình trạng lỗi được chỉ ra thông qua một đèn LED màu đỏ trên bảng điều khiển phía trước và tín hiệu lỗi tương tự 2 mA.

VMD--TSW201--X1--X2:

1. Kiểm tra trực quan: Thỉnh thoảng kiểm tra vỏ máy phát để xem có bị hư hỏng, bị ô nhiễm hoặc ăn mòn không.
2. Kiểm tra ánh sáng chỉ số: Kiểm tra rằng đèn LED màu xanh lá cây "Sẵn sàng" được chiếu liên tục và đèn LED màu đỏ "Thất bại" được tắt.
3. Kiểm tra dây cáp: Kiểm tra xem tất cả các đầu dây cáp đều an toàn và các dây cáp không có dấu hiệu hao mòn hoặc bị hư hỏng.
4. Kiểm tra khoảng cách cảm biến: Xác nhận rằng khoảng cách tĩnh giữa cảm biến điện xoáy và trục được đo nằm trong phạm vi đo hiệu quả.

Một đơn vị tua-bin hơi tại một nhà máy điện nhiệt đòi hỏi phải theo dõi liên tục rung động trục trong quá trình hoạt động để ngăn ngừa thất bại của lưỡi hoặc vòng bi.Một máy phát VMD TSW201-007-05 kết hợp với một cảm biến eddy-current WW007 được sử dụng; cảm biến được lắp đặt tại nhật ký trục gần vòng bi để thực hiện đo lường không tiếp xúc của độ rung trục từ đỉnh đến đỉnh. Máy phát ra một tín hiệu 4-20 mA cho DCS,cho phép theo dõi và báo động tình trạng rung động của đơn vị trong thời gian thực.
