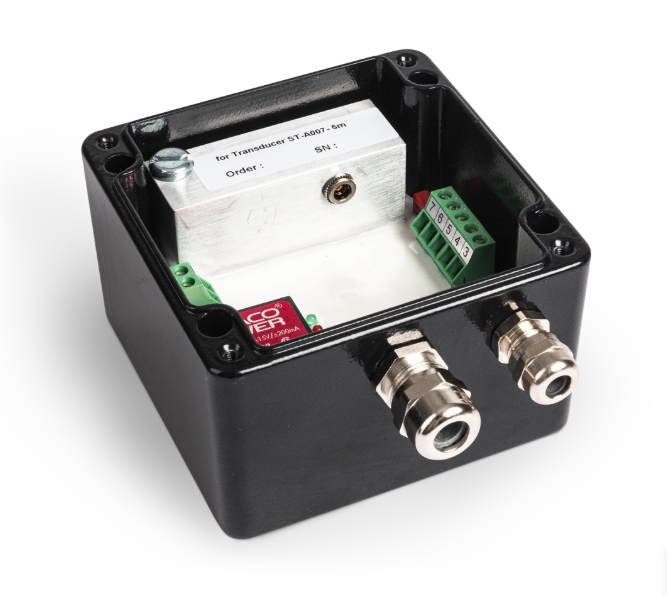

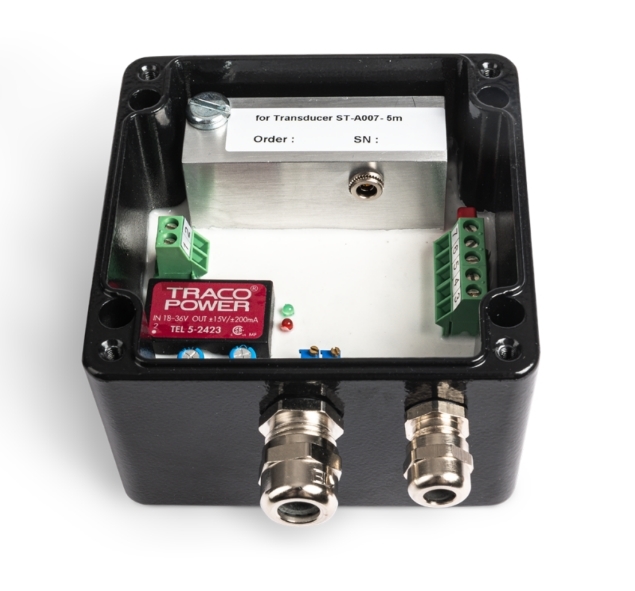

TSW101M1 VMD-TSW101-M1-H10-X007-Y02

TSW 101 M1 là một máy phát rung một kênh tạo thành một đơn vị giám sát hoàn chỉnh bao gồm mô-đun chính TSW 101 M1, một đầu dò sóng eddy WW007 và một cáp 10 mét.

Được thiết kế đặc biệt để đo rung động trục tương đối của máy quay,sản phẩm này sử dụng công nghệ eddy-current để thực hiện các phép đo rung tương đối không tiếp xúc (Sppm) trên trục quay, phục vụ như một thành phần quan trọng trong các hệ thống giám sát và bảo vệ tình trạng thiết bị.

Nó được sử dụng rộng rãi trong các ngành công nghiệp như sản xuất điện, hóa dầu và luyện kim, và phù hợp với việc giám sát rung động và bảo vệ tuabin, máy phát điện, máy nén, bơm,và các loại máy quay công nghiệp khác nhau.

• Nguyên tắc đo: Eddy current (electromagnetic eddy current), không tiếp xúc
• Phạm vi đo động: 125 μm p-p, 250 μm p-p, 500 μm p-p (có thể chọn thông qua công tắc DIP)
• Phạm vi phản ứng tần số: 1-1000 Hz, bộ lọc băng thông, 20 dB/thập kỷ
• Lưu lượng hiện tại: 4-20 mA (Sppm), tải trọng tối đa 500 Ω
• Điện áp đầu ra: tín hiệu khoảng trống tĩnh, 4 mV/μm, rung động chồng lên nhau, tải ≥ 20 kΩ
• Điểm phát ra: tín hiệu 2 mA + đèn LED màu đỏ
• Phạm vi điều chỉnh bằng không: ±0,15 mA (potentiometer Z)
• Điều chỉnh độ nhạy: Potentiometer S
• Nhiệt độ hoạt động: -25 °C đến +85 °C
• Nguồn cấp điện: +24 V DC (18-30 V), tối đa 60 mA, cách ly galvan
• Chỉ số bảo vệ: IP 67
• Vật liệu lồng: hợp kim nhôm (Al-Si12)

1. Kiểm tra tình trạng: Theo dõi định kỳ đèn LED màu xanh lá cây "Sẵn sàng" trên thiết bị để đảm bảo nó vẫn bật ổn định, xác nhận hoạt động bình thường.
2. Kiểm tra kết nối: Thông thường kiểm tra tất cả các kết nối cáp và đầu cuối để đảm bảo chúng an toàn và không có dấu hiệu lỏng lẻo hoặc ăn mòn.
3. Làm sạch: Giữ lồng thiết bị sạch sẽ và ngăn ngừa sự tích tụ bụi và dầu, đặc biệt là trong môi trường ẩm.
4. Kiểm tra môi trường: Đảm bảo nhiệt độ hoạt động và độ ẩm ở trong phạm vi được chỉ định (-25 đến + 85 °C).
5. Kiểm tra thăm dò: Thông thường kiểm tra bề mặt của thăm dò cảm biến điện xoáy để đảm bảo nó sạch sẽ và không có mảnh vỡ kim loại hoặc các trầm tích khác.

TSW 101 M1 được sử dụng rộng rãi để giám sát trục trong máy nén ly tâm lớn hoặc các đơn vị tuabin hơi nước.với đầu dò cảm biến điện xoáy kết nối của nó được đặt đối diện bề mặt của trục quay.

Máy phát chuyển biến kích thước rung động trục thành tín hiệu 4-20 mA trong thời gian thực, truyền nó đến phòng điều khiển trung tâm (DCS / PLC) hoặc hệ thống bảo vệ máy chuyên dụng.

Khi mức độ rung vượt quá ngưỡng báo động hoặc khởi động đã đặt trước, hệ thống ngay lập tức phát ra báo động hoặc bắt đầu tắt,ngăn ngừa hiệu quả các lỗi thiết bị lớn do các vấn đề như mất cân bằng rotor, sai đường, hoặc mang mặc.

Độ nhạy của cảm biến có thể được điều chỉnh lại bằng cách sử dụng điện tích "S" trên thiết bị để đảm bảo độ chính xác đo.

Vâng. Điểm 0 4mA có thể được điều chỉnh bằng cách sử dụng điện tích "Z" trên thiết bị, với phạm vi bù đắp khoảng ± 0.15mA.

Điều này chỉ ra lỗi thiết bị. Các nguyên nhân có thể bao gồm: 1. Khoảng cách giữa mục tiêu và đầu dò vượt quá phạm vi đo tĩnh; 2.Có một mạch mở hoặc mạch ngắn trong cảm biến eddy hiện tại hoặc cáp kết nối của nó.

Bảo hành công nghiệp tiêu chuẩn: 12 tháng; với việc lắp đặt đúng cách và không quá tải, sản phẩm có tuổi thọ 5-10 năm.
