GSI130 244-130-000-20

GSI130 244-130-000-20

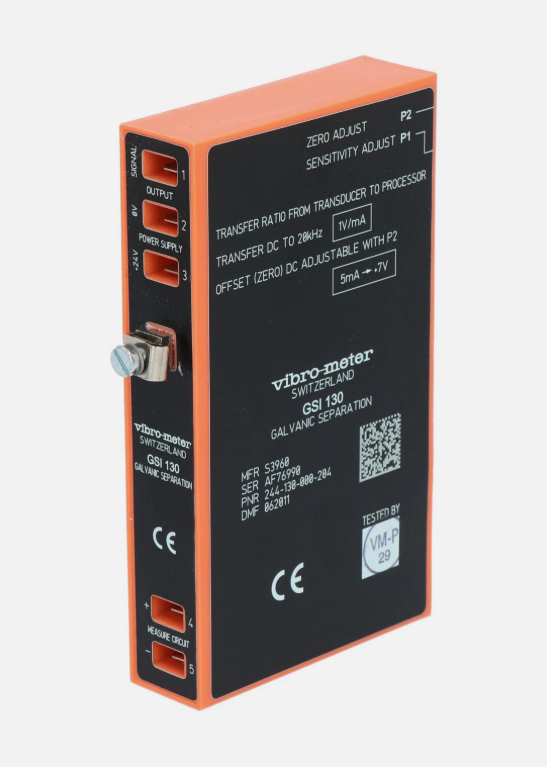

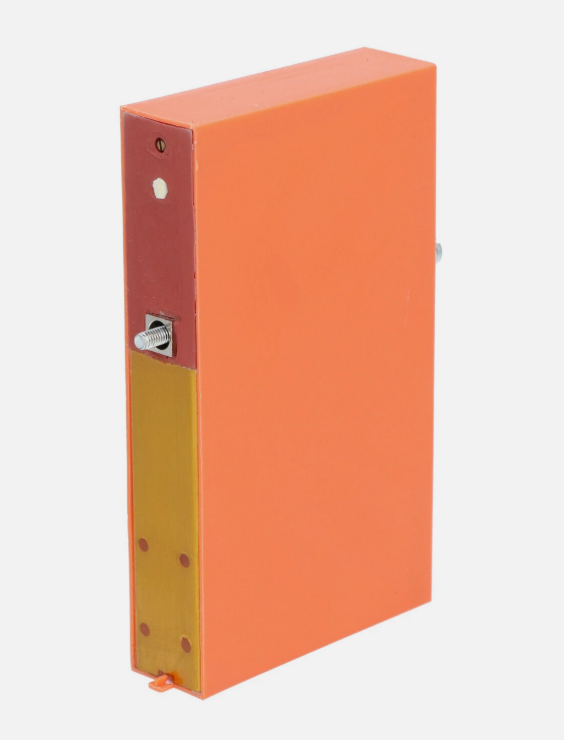

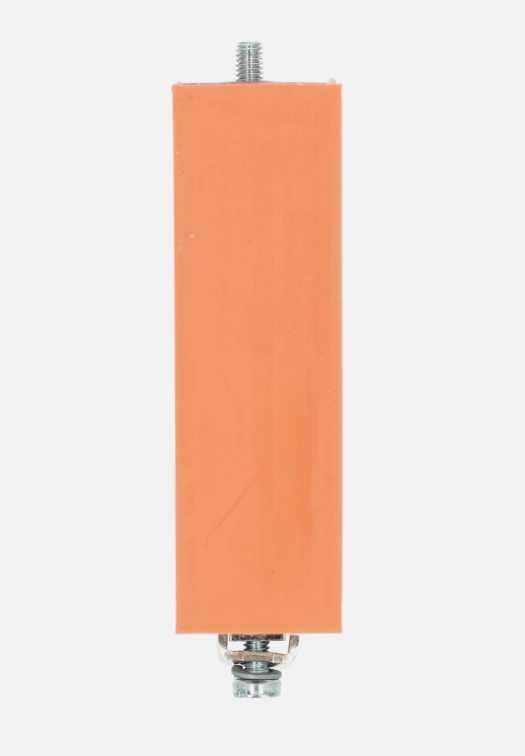

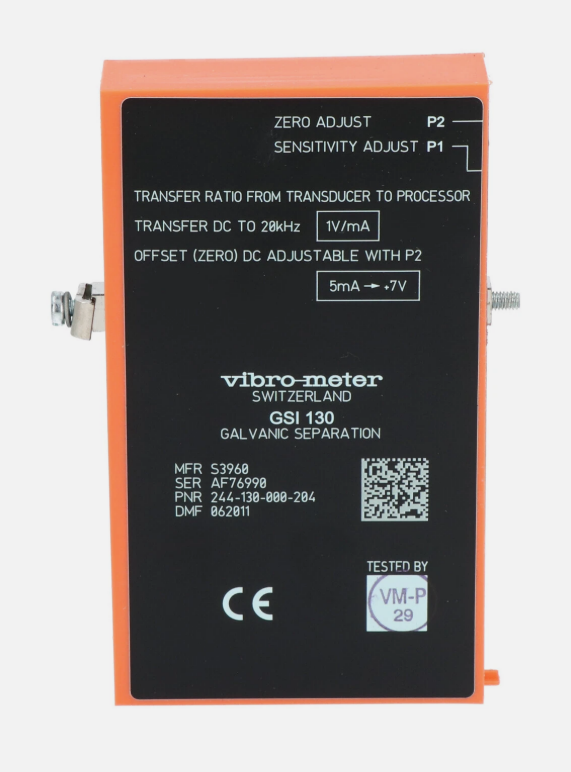

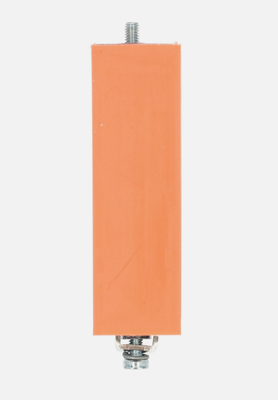

GSI130 (244-130-000-20) là thiết bị tách điện được thiết kế để cung cấp cách ly điện giữa các cảm biến/bộ điều hòa tín hiệu và hệ thống xử lý tín hiệu. Nó phù hợp cho các hệ thống truyền dẫn hai dây, cung cấp năng lượng cho các cảm biến và bộ điều hòa tín hiệu đồng thời đọc tín hiệu đầu ra của chúng.

Trong các ứng dụng rộng hơn, GSI130 có thể cấp nguồn cho bất kỳ hệ thống điện tử nào có mức tiêu thụ dòng điện dưới 20 mA. Thiết bị phát ra tín hiệu điện áp tỷ lệ với dòng điện mà bộ điều hòa tín hiệu tiêu thụ; tín hiệu điện áp này có thể được sử dụng trực tiếp để phân tích đầu ra của máy điều hòa.

Mô-đun GSI130 ngăn ngừa hiệu quả các sự cố—chẳng hạn như nhiễu vòng lặp nối đất—gây ra do chênh lệch điện áp giữa điểm đo và thiết bị xử lý tín hiệu. Việc sử dụng GSI130 giúp loại bỏ sự cần thiết của các rào cản Zener, nếu không sẽ gây ra hiện tượng sụt giảm điện áp bổ sung và hạn chế cả chiều dài đường dây truyền tải cũng như dải động của hệ thống.

• Điện áp cung cấp: +24V ±5%
• Độ gợn (100 Hz): tối đa 100 mV trang.
• Tiêu thụ điện năng không tải: Khoảng. 20 mA
• Công suất tiêu thụ ở tải 20 mA: Xấp xỉ. 60 mA
• Tiêu thụ điện năng ngắn mạch: Max. 120 mA
• Điện áp đầu ra không tải (tới điều hòa): 18 V ±1 V
• Điện áp đầu ra ở tải 20 mA: 16 V ±1 V
• Dòng điện ngắn mạch: 60 mA
• Dải thông: DC đến 10 kHz ± 0,5%, -1 dB @ 20 kHz
• Chức năng truyền: 1 V/mA (cài đặt gốc, có thể điều chỉnh thông qua chiết áp P1)
• Độ lệch nhiệt độ < 200 ppm/°C
• Độ tuyến tính: ± 0,5% (trong phạm vi đo động)
• Thành phần tín hiệu DC: Điều chỉnh thông qua chiết áp P2; Umin = +2 V, Umax = Điện áp nguồn - 2,5 V
• Nhiễu (tín hiệu dư tối đa): 12 mVpp ở 5 mA DC; 25 mVpp ở 12 mA DC
• Cách ly điện (đầu vào đến đầu ra) ≥ 4 kV RMS
• Kết nối điện: 5 tab, AMP-Faston loại 6.3
• Nhiệt độ hoạt động: 0°C đến +55°C
• Nhiệt độ bảo quản: -20°C đến +70°C

Trong các hệ thống giám sát tình trạng máy nén trong ngành hóa dầu, GSI130 cấp nguồn cho gia tốc kế đầu ra dòng CE và truyền tín hiệu cảm biến qua khoảng cách xa đến hệ thống thu thập dữ liệu trong phòng điều khiển. Khả năng chuyển đổi µA sang mV của nó cho phép truyền tín hiệu ở khoảng cách xa—kéo ​​dài hàng trăm mét—mà không phải lo lắng về sự suy giảm tín hiệu.

Sự khác biệt giữa GSI130 (244-130-000-20) và GSI122 là gì?

GSI122 và GSI130 thuộc cùng một dòng sản phẩm và có chung các chức năng cơ bản. Sự khác biệt chính là GSI122 phù hợp để sử dụng trong môi trường có khả năng gây nổ, trong khi GSI130 thì không. Nếu cần phải vận hành trong vùng chống cháy nổ thì nên chọn GSI122—hoặc mẫu kế nhiệm của nó, GSI127—.

GSI130 hỗ trợ những loại tín hiệu cảm biến nào?

Nó hỗ trợ tín hiệu dòng điện 0-20 mA và đầu vào tín hiệu điện áp 0-20 VDC. Nó tương thích với các cảm biến rung dòng CA, CE, PV và VE, cảm biến áp suất động dòng CP và cảm biến tiệm cận dòng TQ.

Thời gian bảo hành là gì?

Bảo hành tiêu chuẩn công nghiệp: 12 tháng; với việc lắp đặt đúng cách và không quá tải, sản phẩm có tuổi thọ từ 5-10 năm.
