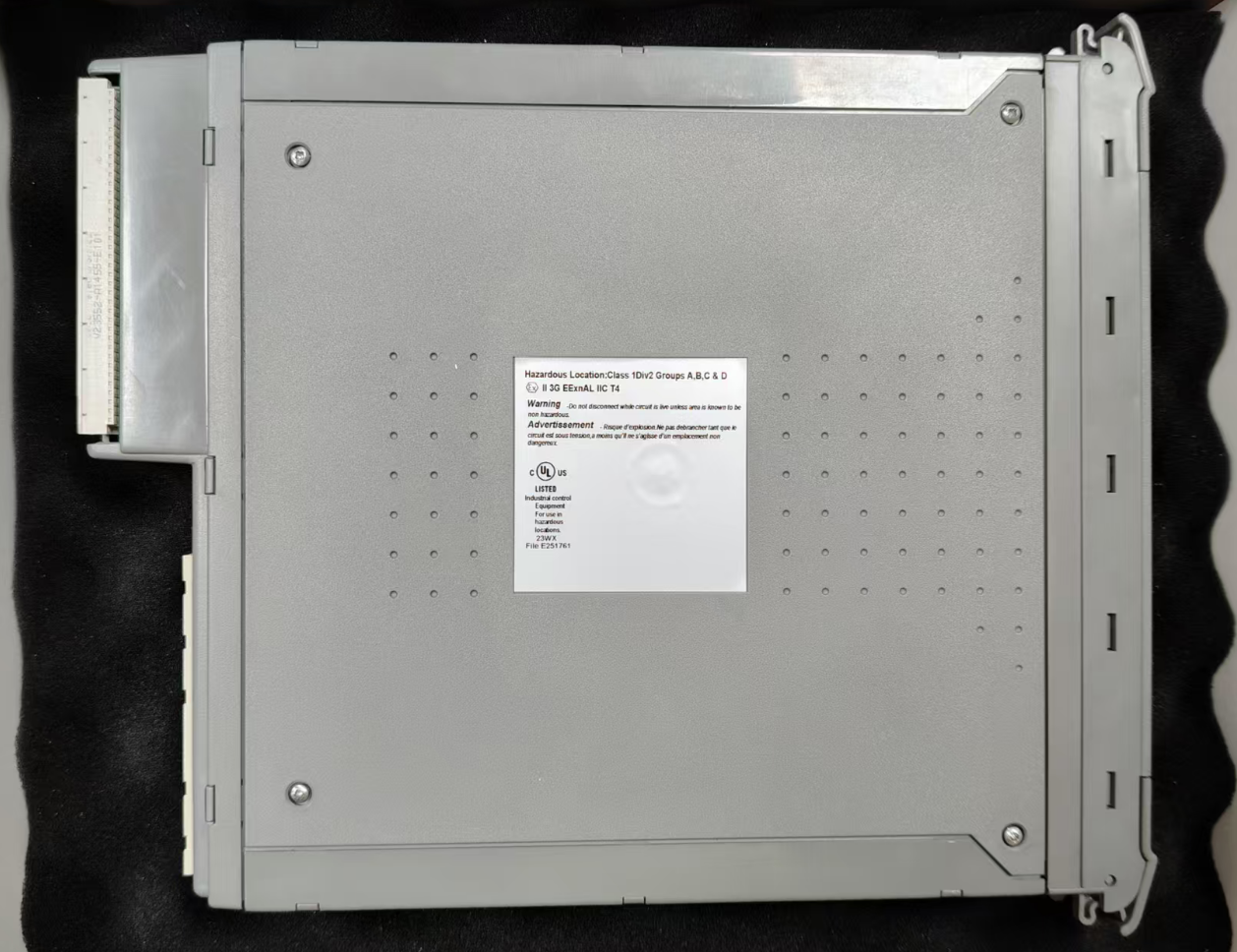

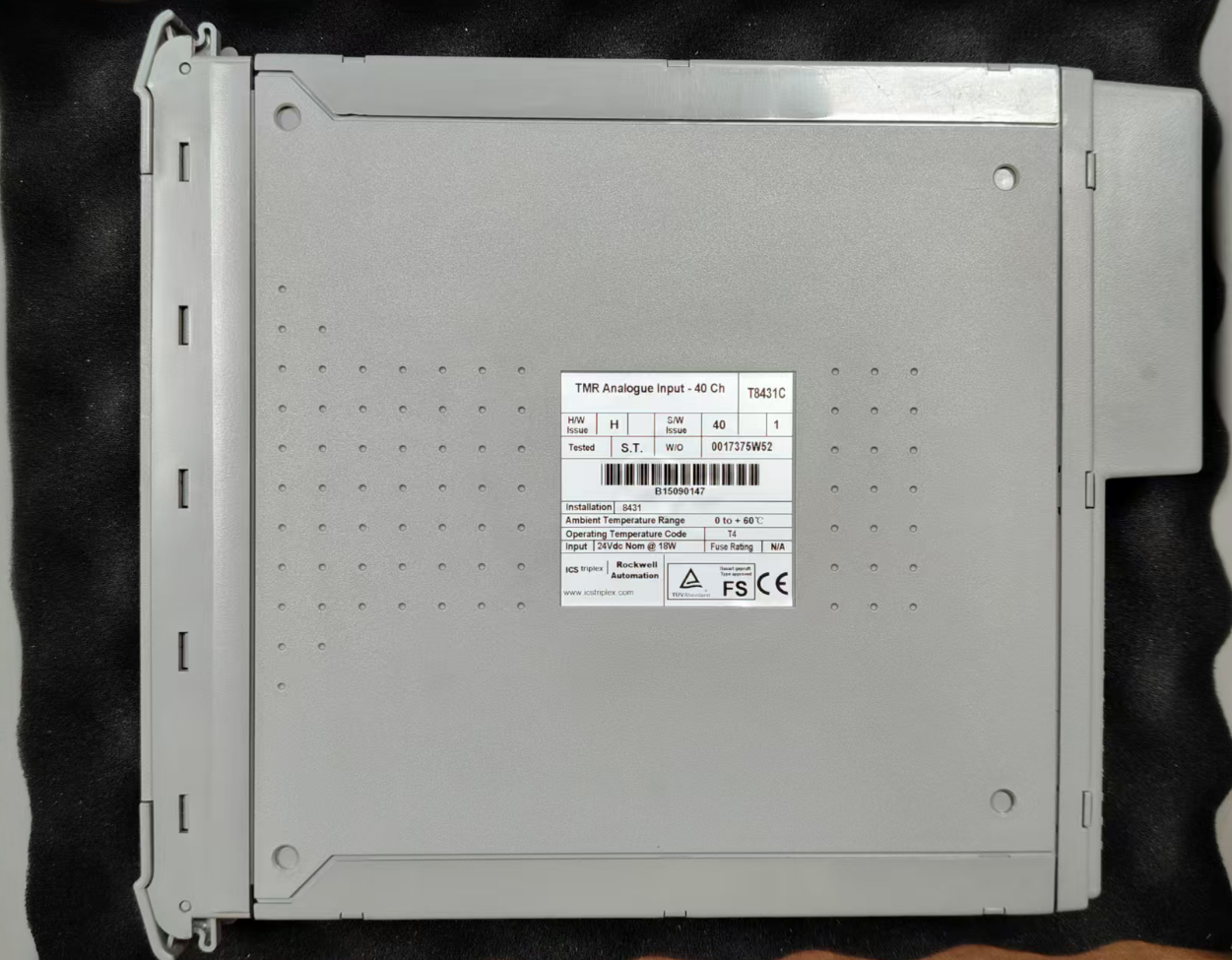

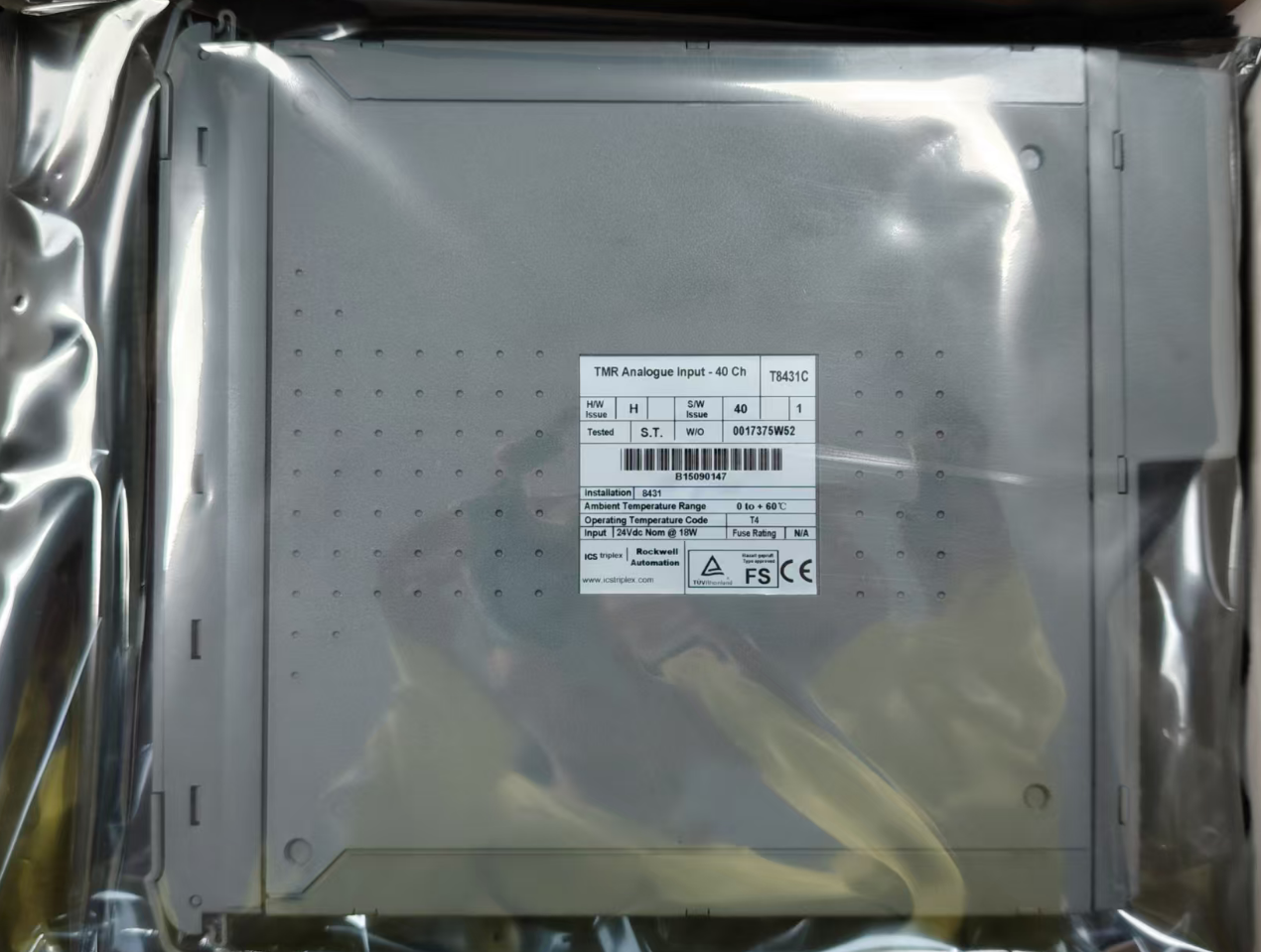

T8431C Invensys Triconex

T8431C là mô-đun I/O cốt lõi trong loạt Trusted TMR. Được thiết kế đặc biệt cho các hệ thống điều khiển công nghiệp quan trọng về an toàn,Mô-đun này đặc biệt phù hợp với các ứng dụng đòi hỏi độ tin cậy hệ thống cực kỳ cao, chẳng hạn như Hệ thống thiết bị an toàn (SIS), Hệ thống tắt khẩn cấp (ESD) và Hệ thống phát hiện lửa và khí (F&G).

Chức năng chính của mô-đun là thu thập chính xác các tín hiệu tương tự từ trường và truyền chúng một cách an toàn và đáng tin cậy đến bộ điều khiển TMR trong hệ thống Trusted.Điện từ nguồn điện công nghiệp 24 Vdc, mô-đun cung cấp các tùy chọn cấu hình linh hoạt và hỗ trợ cả tín hiệu hiện tại (như bộ truyền nhiệt độ, áp suất và dòng chảy 4-20 mA) và tín hiệu điện áp.

• Loại sản phẩm: TMR Trusted Analog Input Module
• Series: Trusted TMR Series
• Số kênh đầu vào: 40 kênh
• Loại tín hiệu đầu vào: 0-22 mA hiện tại / 0-6 điện áp VDC
• Thời gian cập nhật lấy mẫu: 0,5 ms
• Độ phân giải: 3,9 μA (1/256 mA)
• Độ chính xác đo: ± 1% của toàn bộ thang đo
• Độ chính xác hiệu chuẩn: 0,03%
• Điện áp hoạt động: 20-32 VDC
• Tiêu thụ năng lượng: Khoảng 15-18 W
• Nhiệt độ hoạt động: -5 °C đến +60 °C (một số mô hình hỗ trợ -40 °C đến +70 °C)
• Nhiệt độ lưu trữ: -25°C đến +70°C
• Độ ẩm tương đối: 10% đến 95% RH (không ngưng tụ)
• Năng lượng cách ly: 2500 Vrms
• Chỉ số bảo vệ: IP20
• Đặt: Đặt giá đỡ 19 inch (4 khe cắm TE)
• Chứng chỉ an toàn: SIL 3 (IEC 61508)

1. Đảm bảo rằng bộ sưu tập cáp trường được lắp đặt và đặt đúng vị trí
2. Sử dụng phím giải phóng để giải phóng khóa phóng trên mô-đun, đảm bảo rằng khóa được mở hoàn toàn
3. Giữ ejector và cẩn thận chèn mô-đun vào khe cắm mục tiêu
4. Nhấn xuống trên phía trên và dưới của mặt phẳng của mô-đun để đẩy mô-đun hoàn toàn vào vị trí
5. Đóng module ejector và đảm bảo nó snap vào vị trí khóa

Trong các nhà máy điện, T8431C được sử dụng trong các hệ thống bảo vệ quá tốc cho tuabin khí và tuabin hơi nước, cũng như trong các hệ thống khóa an toàn cho nồi hơi.Các mô-đun giám sát các thông số chính như tốc độ quayNếu bất kỳ thông số nào vượt quá phạm vi an toàn, nó ngay lập tức kích hoạt một cơ chế bảo vệ tắt để ngăn ngừa thiệt hại thiết bị và thương tích cá nhân.

Các loại tín hiệu đầu vào nào được hỗ trợ bởi T8431C?
T8431C hỗ trợ đầu vào dòng 0-22 mA và đầu vào điện áp 0-6 VDC, và có thể được cấu hình cho các phạm vi tín hiệu công nghiệp tiêu chuẩn khác nhau, chẳng hạn như 0-10 V, 0-20 mA và 4-20 mA.

T8431C có hỗ trợ hot-swap không?
Có. T8431C hỗ trợ chức năng hot-swap. Trong cấu hình Companion Slot hoặc SmartSlot, các mô-đun bị lỗi có thể được thay thế trong khi hệ thống đang chạy, mà không cần thời gian ngừng hoạt động.

Chu kỳ hiệu chuẩn cho T8431C là gì?
Nó được khuyến cáo để thực hiện kiểm tra hiệu chuẩn trên các kênh đầu vào mỗi hai năm.

Bảng thông tin T8431 (PDF)
