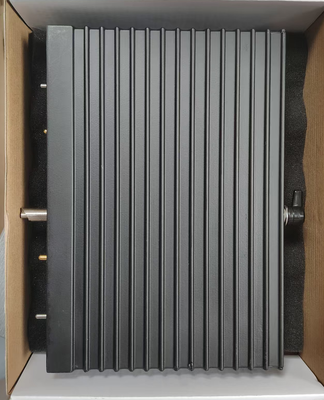

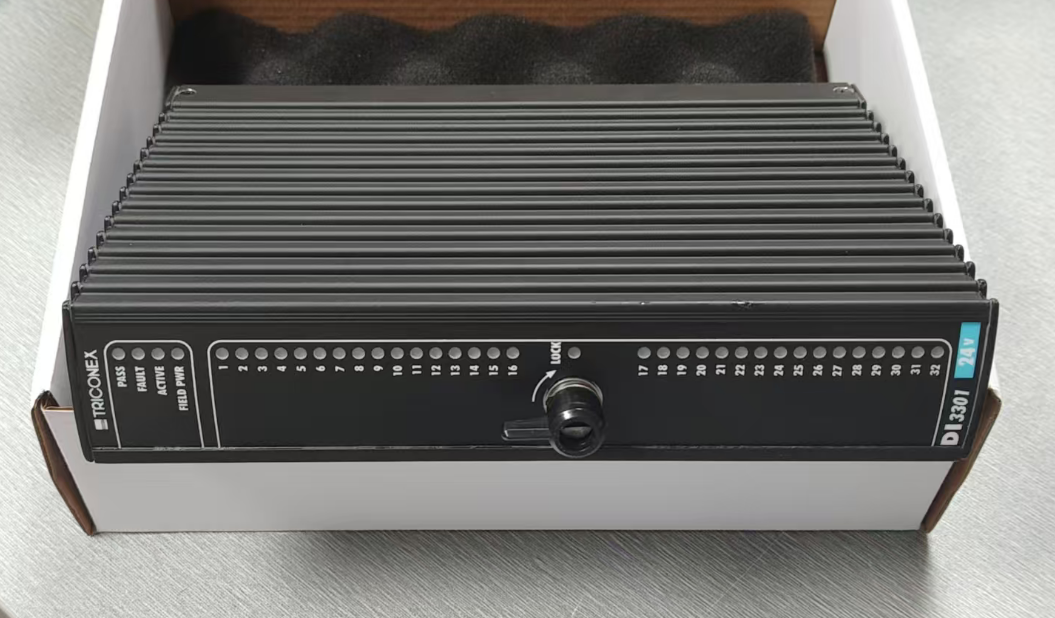

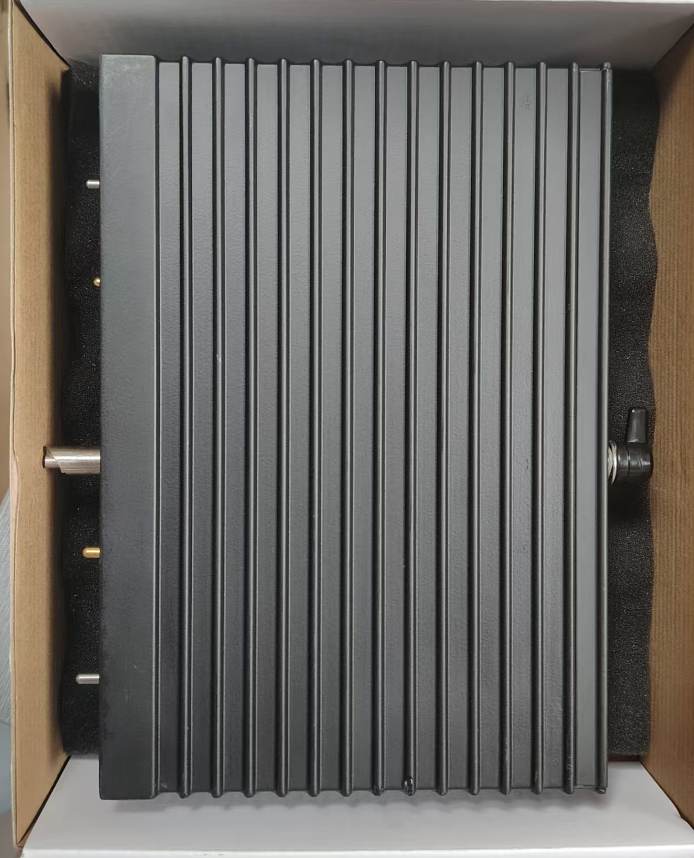

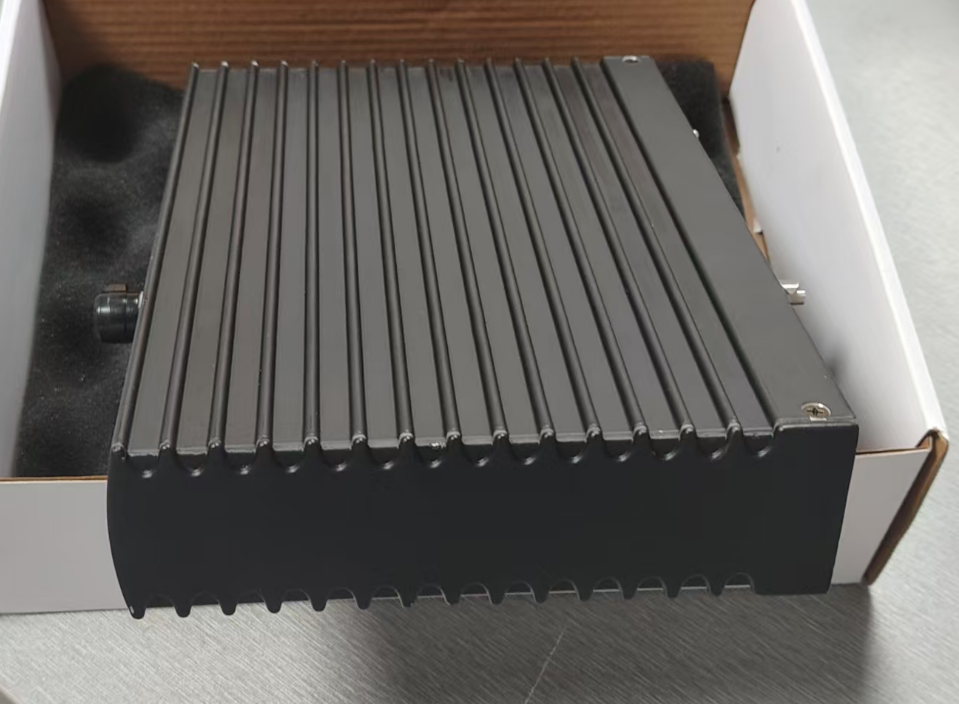

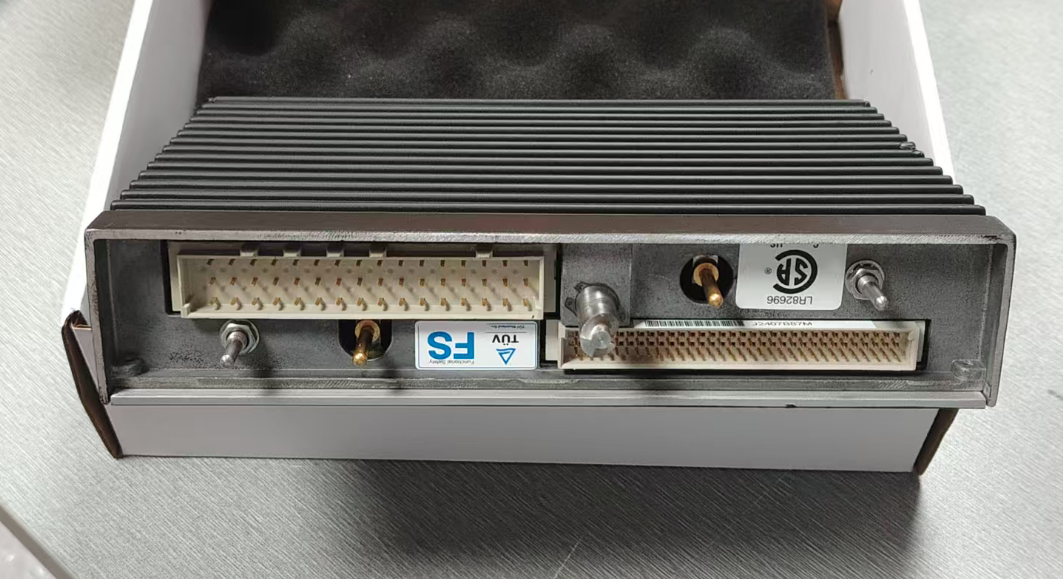

DI3301 Invensys Triconex

Triconex DI3301 là mô-đun đầu vào kỹ thuật số dự phòng ba mô-đun (TMR) được thiết kế dành riêng cho các hệ thống thiết bị an toàn công nghiệp (SIS) và các ứng dụng điều khiển quan trọng.

Nó xử lý song song các tín hiệu kỹ thuật số tại hiện trường—chẳng hạn như trạng thái chuyển đổi, tín hiệu giới hạn và tín hiệu cảnh báo—trên ba kênh độc lập, đảm bảo rằng lỗi ở một kênh duy nhất không ảnh hưởng đến hoạt động của hệ thống.

Mô-đun này là một phần của dòng Triconex TRICON và đóng vai trò là thành phần cốt lõi của hệ thống thiết bị an toàn SIL 3 được TÜV chứng nhận.

• Số lượng kênh đầu vào: 8 kênh (dự phòng ba kênh độc lập cho mỗi kênh, cho tổng số 24 đầu vào logic)
• Các loại tín hiệu: Hỗ trợ tiếp điểm khô (tiếp điểm thụ động) và tiếp điểm ướt (tiếp điểm chủ động, có thể lựa chọn giữa 24V DC và 110V DC)
• Dải điện áp đầu vào: Tiếp điểm khô tương thích với 5V-30V DC; hỗ trợ tiếp điểm ướt 24V DC (±15%) / 110V DC (±20%)
• Nhiệt độ hoạt động: -40oC đến + 70oC
• Nhiệt độ bảo quản: -55°C đến +85°C
• Xếp hạng bảo vệ: IP20 (gắn trên giá), vỏ bọc kín IP67 tùy chọn
• Chống rung/sốc: Rung hình sin 10g (5-500 Hz), sốc 50g (sóng nửa hình sin 11 ms)

Sau khi trạm máy nén trên đường ống khí đốt tự nhiên đường dài bắt đầu sử dụng DI3301, nó đã phát hiện kích hoạt công tắc áp suất và kích hoạt tắt khẩn cấp (ESD) trong vòng 5 mili giây, thể hiện sự cải thiện 75% về thời gian phản hồi so với các hệ thống truyền thống (20 mili giây).

Những thiết bị ngoại vi nào cần thiết cho DI3301?
Nó phải được sử dụng cùng với hệ thống thiết bị an toàn Triconex và được cấu hình bằng phần mềm cấu hình được cung cấp kèm theo hệ thống.

Tôi nên làm gì nếu mô-đun không phản hồi?
Đầu tiên, đo điện áp trên các khối đầu vào hoặc đầu ra. Nếu điện áp đúng nhưng mô-đun vẫn không phản hồi, hãy thay thế mô-đun. Nếu việc thay thế mô-đun không giải quyết được sự cố thì có thể có sự cố với kết nối tại chỗ.

Làm thế nào có thể đảm bảo an ninh hệ thống?
Bảo mật hệ thống được đảm bảo thông qua thiết kế dự phòng, chức năng tự chẩn đoán và bảo trì thường xuyên.
