Mô-đun xử lý ICS Triplex T9100

SẢN PHẨM: Module Xử lý ICS Triplex T9100

Tổng quan sản phẩm

Khối cơ sở bộ xử lý

Một khối cơ sở bộ xử lý chứa tối đa ba mô-đun bộ xử lý:

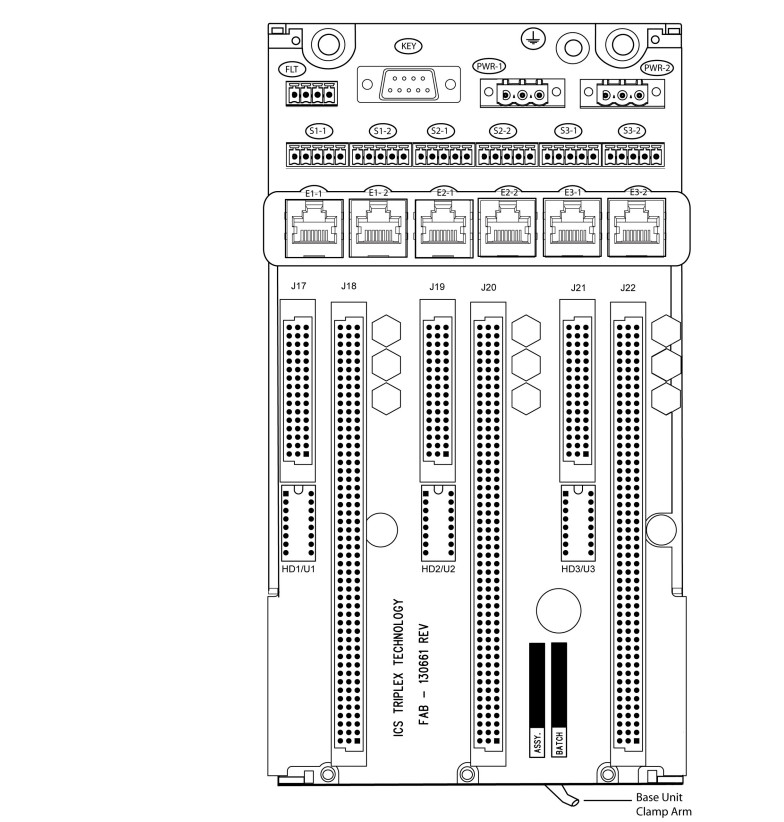

Kết nối Ethernet, Dữ liệu nối tiếp và Nguồn điện bên ngoài Các kết nối bên ngoài của khối cơ sở bộ xử lý là:

Chốt nối đất • Cổng Ethernet (E1-1 đến E3-2) • Cổng nối tiếp (S1-1 đến S3-2) • Nguồn điện +24 Vdc dự phòng (PWR-1 và PWR-2) • Khóa bảo mật Bật chương trình (KEY) • Đầu nối FLT (hiện không được sử dụng).

Các kết nối nguồn cung cấp năng lượng cho cả ba mô-đun với nguồn dự phòng, mỗi mô-đun bộ xử lý có hai cổng nối tiếp và hai đầu nối cổng Ethernet. Đầu nối KEY hỗ trợ cả ba mô-đun bộ xử lý và giúp ngăn chặn truy cập vào ứng dụng trừ khi khóa Bật chương trình được chèn vào.

Cổng giao tiếp nối tiếp Các cổng nối tiếp (S1-1 và S1-2; S2-1 và S2-2; S3-1 và S3-2) hỗ trợ các chế độ tín hiệu sau tùy thuộc vào việc sử dụng: • RS485fd: Kết nối song công hoàn toàn bốn dây có các bus khác nhau để truyền và nhận. Lựa chọn này cũng phải được sử dụng khi bộ điều khiển hoạt động như một MODBUS Master bằng cách sử dụng định nghĩa bốn dây tùy chọn được chỉ định trong Phần 3.3.3 của tiêu chuẩn MODBUS-over-serial. • RS485fdmux: Kết nối song công hoàn toàn bốn dây với các đầu ra ba trạng thái trên các kết nối truyền. Điều này phải được sử dụng khi bộ điều khiển hoạt động như một MODBUS Slave trên một bus bốn dây. • RS485hdmux: Kết nối bán song công hai dây áp dụng cho việc sử dụng master slave hoặc slave. Điều này được hiển thị trong tiêu chuẩn MODBUS-over-serial.

Pin dự phòng bộ xử lý Mô-đun bộ xử lý T9110 có pin dự phòng cung cấp năng lượng cho Đồng hồ thời gian thực (RTC) bên trong và một phần bộ nhớ khả biến (RAM). Pin chỉ cung cấp năng lượng khi mô-đun bộ xử lý không còn được cấp nguồn từ nguồn cung cấp hệ thống. Các chức năng cụ thể mà pin duy trì khi mất điện hoàn toàn là: • Đồng hồ thời gian thực - Pin cung cấp năng lượng cho chính chip RTC. • Biến được giữ lại - Dữ liệu cho các biến được giữ lại được lưu trữ ở cuối mỗi lần quét ứng dụng trong một phần của RAM, được sao lưu bởi pin. Khi khôi phục nguồn điện, dữ liệu được giữ lại được tải lại vào các biến được gán là biến được giữ lại để ứng dụng sử dụng. • Nhật ký chẩn đoán - Nhật ký chẩn đoán bộ xử lý được lưu trữ trong phần RAM được sao lưu bởi pin. Pin có tuổi thọ thiết kế là 10 năm khi mô-đun bộ xử lý được cấp nguồn liên tục; đối với các mô-đun bộ xử lý không được cấp nguồn, tuổi thọ thiết kế lên đến 6 tháng. Tuổi thọ thiết kế của pin dựa trên hoạt động ở nhiệt độ không đổi 25°C và độ ẩm thấp. Độ ẩm cao, nhiệt độ và chu kỳ nguồn thường xuyên sẽ làm giảm tuổi thọ hoạt động của pin.

Tính năng:

• 40 kênh đầu vào trên mỗi FTA.
• Kết nối thiết bị trường theo tiêu chuẩn công nghiệp (2 dây).
• Tương thích với thanh ray DIN tiêu chuẩn.
• Lắp đặt và kết nối đơn giản.
• Vận hành 24 Vdc.
• Kết nối SmartSlot để thay thế nóng các mô-đun đầu vào 'một đến nhiều'.
• Nguồn điện trường được hợp nhất trên mỗi kênh.
• Chỉ báo Điốt phát quang (LED) trên bo mạch về tính toàn vẹn của nguồn điện trường.

Chi tiết giao hàng:

Bảo hành: 12 tháng.
Thời gian giao hàng: 1-2 ngày làm việc.
Loại thanh toán: T/T và Western Union.
Đối tác chuyển phát nhanh: DHL, UPS, TNT, FedEx và EMS.
Thông số kỹ thuật, hướng dẫn sử dụng và bảng dữ liệu: Có sẵn theo yêu cầu.
