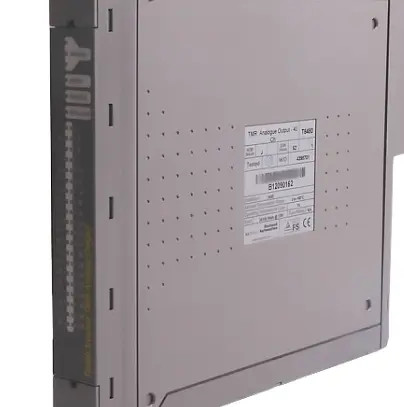

ICS Triplex T8480C Analog Output với lớp sơn

Sản phẩm:ICS Triplex T8480C Analog Output với lớp sơn

Tổng quan sản phẩm

Tổng quan sản phẩm

Trusted TMR 24 Vdc Digital Output Module giao diện với 40 thiết bị thực địa.và điện áp trên mỗi phần của kênh đầu ra được bỏ phiếu. Các thử nghiệm cũng được thực hiện cho các lỗi bị mắc kẹt và bị mắc kẹt. Sự khoan dung lỗi được đạt được thông qua kiến trúc Triple Modular Redundant (TMR) trong mô-đun cho mỗi kênh đầu ra 40.Việc giám sát đường dây tự động của thiết bị thực địa được cung cấpTính năng này cho phép mô-đun phát hiện cả lỗi mạch mở và mạch ngắn trong hệ thống dây điện và thiết bị tải.Mô-đun cung cấp báo cáo chuỗi sự kiện trên tàu (SOE) với độ phân giải 1 ms. Một sự thay đổi trạng thái đầu ra sẽ kích hoạt một mục SOE. Các trạng thái đầu ra được tự động xác định bởi các phép đo điện áp và dòng trên Module.Mô-đun này không được phê duyệt để kết nối trực tiếp với các khu vực nguy hiểm và nên được sử dụng kết hợp với các thiết bị rào cản an toàn nội tại

Đặc điểm

• 40 điểm đầu ra Triple Modular Redundant (TMR) cho mỗi mô-đun. • Chẩn đoán toàn diện, tự động và tự kiểm tra.• Kiểm tra đường dây tự động trên mỗi điểm để phát hiện các lỗi dây điện và tải trường mạch mở và mạch ngắn. • 2500 V xung chịu được rào cản cách ly quang học / galvanic. • Bảo vệ quá điện tự động (theo kênh), không cần bảo hiểm bên ngoài.• Báo cáo chuỗi sự kiện trên tàu (SOE) với độ phân giải 1 ms. • Mô-đun có thể được thay thế nóng trực tuyến bằng cách sử dụng các cấu hình Companion (gần) Slot hoặc SmartSlot (một khe dự phòng cho nhiều mô-đun).

Tình trạng đầu ra của bảng điều khiển phía trước Các đèn LED (Light Emitting Diodes) cho mỗi điểm cho biết tình trạng đầu ra và lỗi dây điện trường.• Mặt trước bảng điều khiển Đèn LED trạng thái mô-đun cho thấy trạng thái mô-đun và chế độ hoạt động (Tập động, Standby, Educated). • TϋV được chứng nhận IEC 61508 SIL 3. • Các đầu ra được cung cấp năng lượng trong các nhóm riêng biệt gồm tám nhóm. Mỗi nhóm như vậy là một Power Group (PG).

TMR 24 Vdc Digital Output Module là một thành viên của dòng Trusted của Input / Output (I / O) Module. Tất cả các Trusted I / O Module chia sẻ chức năng và hình thức chung.tất cả các mô-đun I/O giao tiếp với Inter-Module Bus (IMB) cung cấp năng lượng và cho phép giao tiếp với bộ xử lý TMRNgoài ra, tất cả các mô-đun có giao diện trường được sử dụng để kết nối với các tín hiệu cụ thể của mô-đun trong lĩnh vực.

1.1. Field Termination Unit (FTU)

Đơn vị kết thúc trường (FTU) là phần của mô-đun I/O kết nối cả ba FIU với một giao diện trường duy nhất.FTU cung cấp các công tắc an toàn nhóm và các thành phần thụ động cần thiết cho điều kiện tín hiệuKhi lắp đặt trong một bộ điều khiển đáng tin cậy hoặc khung mở rộng,Bộ kết nối trường FTU kết nối với Bộ cáp I/O trường gắn ở phía sau khung. Liên kết SmartSlot được truyền từ HIU đến các kết nối trường thông qua FTU. Các tín hiệu này đi trực tiếp đến đầu nối trường và duy trì cách ly với các tín hiệu I / O trên FTU.Liên kết SmartSlot là kết nối thông minh giữa Active và Standby Module để phối hợp trong quá trình thay thế Module.

1.2.Field Interface Unit (FIU)

Đơn vị giao diện trường (FIU) là phần của mô-đun chứa các mạch cụ thể cần thiết để giao tiếp với các loại tín hiệu I / O trường cụ thể. Mỗi mô-đun có ba FIU,một miếng mỗi látĐối với TMR 24 Vdc Digital Output Module, FIU chứa một giai đoạn của cấu trúc công tắc đầu ra và mạch đầu ra sigma-delta (ΣΔ) cho mỗi 40 đầu ra trường.Hai mạch ΣΔ bổ sung cung cấp giám sát tùy chọn về điện áp cung cấp I / O trường bên ngoài.

FIU nhận nguồn điện cô lập từ HIU cho logic. FIU cung cấp điều hòa điện bổ sung cho các điện áp hoạt động được yêu cầu bởi mạch FIU.25 Mbit/s nối nối nối nối mỗi FIU với một trong các slice HIUFIU cũng đo lường một loạt các tín hiệu "làm sạch nhà" trên tàu giúp theo dõi hiệu suất và điều kiện hoạt động của mô-đun.tiêu thụ hiện tại, điện áp tham chiếu trên tàu và nhiệt độ trên tàu.

1.3. Đơn vị giao diện máy chủ (HIU)

HIU là điểm truy cập vào Inter-Module Bus (IMB) cho mô-đun. Nó cũng cung cấp phân phối năng lượng và sức mạnh xử lý lập trình cục bộ.HIU là phần duy nhất của I / O Module để kết nối trực tiếp với IMB BackplaneHIU là phổ biến với hầu hết các loại I / O toàn vẹn cao và có các chức năng chung tùy thuộc vào loại và phạm vi sản phẩm. Mỗi HIU chứa ba lát độc lập, thường được gọi là A, B và C.Tất cả các kết nối giữa ba lát kết hợp cách ly để giúp ngăn ngừa bất kỳ sự tương tác lỗi giữa các látMỗi lát được coi là một khu vực ngăn chặn lỗi (FCR), vì lỗi trên một lát không ảnh hưởng đến hoạt động của các lát khác.HIU cung cấp các dịch vụ sau đây chung với các mô-đun trong gia đình: • Truyền thông chấp nhận lỗi tốc độ cao với bộ xử lý TMR thông qua giao diện IMB.• FCR Interconnect Bus giữa các slice để bỏ phiếu dữ liệu IMB đến và phân phối dữ liệu I / O Module đi đến IMB. • Giao diện dữ liệu hàng loạt bị cô lập bằng sợi FIU. • Phân phối năng lượng dư thừa của điện áp cung cấp khung hình kép 24 Vdc và điều chỉnh điện năng cho điện logic cho mạch HIU.• Điện từ biệt lập cho các mảnh FIU. • Giao diện dữ liệu hàng loạt với FPU cho đèn LED trạng thái mô-đun. • Liên kết SmartSlot giữa các mô-đun hoạt động và chờ để phối hợp trong quá trình thay thế mô-đun.• Xử lý tín hiệu kỹ thuật số để thực hiện giảm dữ liệu địa phương và tự chẩn đoán. • Tài nguyên bộ nhớ cục bộ để lưu trữ hoạt động của mô-đun, cấu hình và dữ liệu I / O trường. • Chăm sóc nội thất trên máy, theo dõi điện áp tham chiếu, tiêu thụ điện và nhiệt độ bảng.

Đặc điểm:

• 40 kênh đầu vào mỗi FTA.
• Các kết nối thiết bị thực địa tiêu chuẩn trong ngành (2 dây).
• Khả năng tương thích đường ray tiêu chuẩn DIN.
• Dễ cài đặt và kết nối.
• Hoạt động 24 Vdc.
• Kết nối SmartSlot để thay thế nóng các mô-đun đầu vào.
• Nguồn cung cấp năng lượng trường hợp hợp nhau cho mỗi kênh.
• Đèn phát sáng trên máy (LED) cho thấy tính toàn vẹn của nguồn cung cấp điện trường.

Chi tiết giao hàng:

Bảo hành: 12 tháng.
Thời gian thực hiện: 1-2 ngày làm việc.
Phương thức thanh toán:T/T và Western Union.
Các đối tác vận chuyển: DHL, UPS, TNT, FedEx và EMS.
Thông số kỹ thuật, hướng dẫn và trang dữ liệu: Có sẵn theo yêu cầu.
