ICS Triplex T8431C Đơn vị đầu vào tương tự TMR 24 Vdc

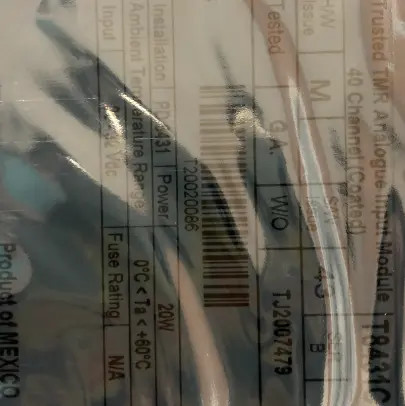

SẢN PHẨM: Module Đầu vào Tương tự 24 Vdc ICS Triplex T8431C Trusted TMR

Tổng quan sản phẩm

Module Đầu vào Tương tự Trusted® TMR 24 Vdc giao tiếp với 40 thiết bị đầu vào hiện trường, hoạt động như một bộ thu dòng cho tất cả các thiết bị này. Các bài kiểm tra chẩn đoán toàn diện được thực hiện trên mỗi kênh đầu vào. Khả năng chịu lỗi đạt được thông qua kiến trúc Triple Modular Redundant (TMR) trong Module cho mỗi 40 kênh đầu vào. Sử dụng tính năng giám sát đường truyền tích hợp, Module có thể phát hiện cáp hiện trường bị hở và ngắn mạch. Các chức năng giám sát đường truyền được cấu hình độc lập cho từng kênh đầu vào. Module cung cấp báo cáo Trình tự sự kiện (SOE) trên bo mạch với độ phân giải 1 ms. Sự thay đổi trạng thái sẽ kích hoạt một mục SOE. Trạng thái được xác định bởi các ngưỡng điện áp có thể được cấu hình trên cơ sở từng kênh. Khi điện áp hiện trường và trả về hiện trường được kết nối với các kênh đầu vào phụ trợ của Module, các ngưỡng có thể được chỉ định dưới dạng tỷ lệ của điện áp nguồn hiện trường.

Tính năng • 40 kênh đầu vào Triple Modular Redundant (TMR) trên mỗi Module. • Chẩn đoán tự động và tự kiểm tra toàn diện. • Giám sát đường truyền có thể lựa chọn trên mỗi kênh để phát hiện các lỗi hở mạch và ngắn mạch của hệ thống dây hiện trường. • Rào cản cách ly quang/galvanic chịu xung 2500V. • Báo cáo Trình tự sự kiện (SOE) trên bo mạch với độ phân giải 1 ms. • Module có thể được thay thế nóng trực tuyến bằng cách sử dụng các cấu hình Companion (liền kề) Slot hoặc SmartSlot (một khe dự phòng cho nhiều module). • Đèn LED (LED) trạng thái đầu vào bảng điều khiển phía trước cho mỗi kênh cho biết trạng thái đầu vào và lỗi hệ thống dây hiện trường. • Đèn LED trạng thái module bảng điều khiển phía trước cho biết tình trạng của module và chế độ hoạt động (Đang hoạt động, Chờ, Đã đào tạo). • Chứng nhận TϋV IEC 61508 SIL 3.

Module Đầu vào Tương tự Trusted® TMR 24 Vdc là một thành viên của dòng module Đầu vào/Đầu ra (I/O) Trusted. Tất cả các Module I/O Trusted chia sẻ chức năng và hình thức chung. Ở mức tổng quát nhất, tất cả các Module I/O giao tiếp với Inter-Module Bus (IMB) cung cấp năng lượng và cho phép giao tiếp với Bộ xử lý Trusted TMR. Ngoài ra, tất cả các Module đều có giao diện hiện trường được sử dụng để kết nối với các tín hiệu cụ thể của module trong hiện trường. Tất cả các Module đều là Triple Modular Redundant (TMR).

Tất cả các Module I/O Độ Toàn vẹn Cao bao gồm bốn phần: Host Interface Unit (HIU), Field Interface Unit (FIU), Field Termination Unit (FTU) và Front Panel Unit (hoặc FPU). Hình 2 cho thấy sơ đồ khối chức năng đơn giản của Module Đầu vào Tương tự Trusted 24 Vdc.

Tính năng:

• 40 kênh đầu vào trên mỗi FTA.
• Kết nối thiết bị hiện trường theo tiêu chuẩn công nghiệp (2 dây).
• Tương thích với thanh ray DIN tiêu chuẩn.
• Lắp đặt và kết nối đơn giản.
• Vận hành 24 Vdc.
• Kết nối SmartSlot để thay thế nóng 'một đến nhiều' các module đầu vào.
• Cầu chì nguồn hiện trường trên mỗi kênh.
• Chỉ báo Đèn LED (LED) trên bo mạch về tính toàn vẹn của nguồn hiện trường.

Chi tiết giao hàng:

Bảo hành: 12 tháng.
Thời gian giao hàng: 1-2 ngày làm việc.
Hình thức thanh toán: T/T và Western Union.
Đối tác chuyển phát nhanh: DHL, UPS, TNT, FedEx và EMS.
Thông số kỹ thuật, hướng dẫn sử dụng và bảng dữ liệu: Có sẵn theo yêu cầu.
