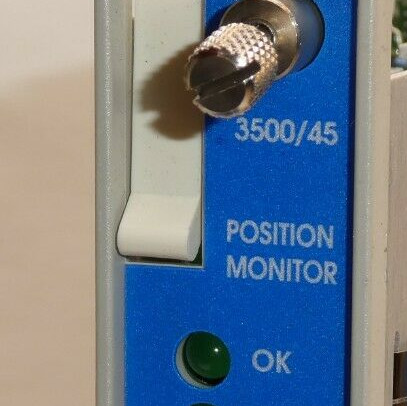

Sản phẩm:Bently Nevada 3500/45-01-00 176449-04 Địa điểm giám sát

Mô tả
3500/45 Position Monitor là một thiết bị 4 kênh chấp nhận đầu vào từ bộ chuyển đổi gần, bộ chuyển đổi vị trí xoay (RPT), DC Linear Variable Differential Transformers (DC LVDT),Máy biến đổi biến tuyến AC (AC LVDT)Các màn hình điều kiện đầu vào và so sánh các tín hiệu điều kiện với các báo động có thể lập trình bởi người dùng.
Loại đo lường và đầu vào bộ chuyển đổi xác định các mô-đun I / O cần thiết. Xem các loại bộ chuyển đổi cho các phép đo vị trí ở trang 10. Xem hình ảnh và biểu đồ ở trang 12.và Xem các mô-đun I/O cho AC LVDT và Potentimeters quay trên trang 14.

Bạn có thể lập trình mỗi kênh bằng cách sử dụng 3500 Rack Configuration Software để thực hiện các chức năng sau:
Vị trí trục (động lực)
Sự mở rộng khác biệt
Sự mở rộng chênh lệch đường băng đơn tiêu chuẩn
Sự mở rộng chênh lệch dốc đơn không chuẩn
Sự mở rộng chênh lệch Ramp kép
Sự mở rộng khác biệt bổ sung
Việc mở rộng trường hợp
Vị trí van

Các kênh màn hình được lập trình theo cặp và có thể thực hiện tối đa hai trong số các chức năng này cùng một lúc.Các kênh 1 và 2 có thể thực hiện một chức năng trong khi các kênh 3 và 4 có thể thực hiện cùng một hoặc một chức năng khác nhau.

Mục đích chính của máy theo dõi vị trí 3500/45 là cung cấp những điều sau:
Bảo vệ máy bằng cách liên tục so sánh các thông số theo dõi với các thiết lập báo động được cấu hình để kích hoạt báo động

Thông tin thiết yếu về máy cho nhân viên vận hành và bảo trì

Mỗi kênh, tùy thuộc vào cấu hình, thường điều kiện tín hiệu đầu vào của nó để tạo ra các tham số khác nhau được gọi là biến đo.Bạn có thể thiết lập các điểm thiết lập cảnh báo cho mỗi biến tích cực được đo và các điểm thiết lập nguy hiểm cho bất kỳ hai biến tích cực được đo.

Thông tin đặt hàng
Đối với danh sách chi tiết về các phê duyệt cụ thể quốc gia và sản phẩm, hãy tham khảo Hướng dẫn tham khảo nhanh về phê duyệt (108M1756) có sẵn tại Bently.com.
Địa điểm giám sát3500/45-AA-BB

A: Loại mô-đun I/O
01 Mô-đun I/O vị trí với kết thúc bên trong (Proximator, RPT, DC LVDT)
02 Mô-đun I/O vị trí với kết thúc bên ngoài (Proximator, RPT, DC LVDT)
03 Mô-đun I/O vị trí TMR riêng biệt với kết thúc bên ngoài (Proximator hoặc DC LVDT)
04 Mô-đun I/O vị trí TMR chạy bằng xe buýt với kết thúc bên ngoài (Proximitor)
05 AC LVDT Position I/O Module với kết thúc bên trong
06 AC LVDT Position I/O Module với kết thúc bên ngoài
07 Rotary Potentiometer Position I/O Module với kết thúc bên trong
08 Rotary Potentiometer Position I/O Module với kết thúc bên ngoài

B: Chứng nhận của cơ quan
00 Không có
01 CSA / NRTL / C (Lớp 1, Phân khúc 2)
02 ATEX / IECEx / CSA (Lớp 1, Khu vực 2)

Bạn phải đặt hàng các khối kết thúc bên ngoài và cáp riêng biệt cho mỗi mô-đun I / O có kết thúc bên ngoài.

Khi sử dụng máy đo vị trí 3500/45 trong ứng dụng TMR, việc đo vị trí van không có sẵn và các phép đo mở rộng vỏ chỉ được hỗ trợ cho TMR riêng biệt.

Phụ tùng
176449-04 3500/45 Địa điểm giám sát
135137-01 Mô-đun I/O vị trí với kết thúc bên trong để sử dụng với Proximitors, RPTs hoặc DC LVDTs
135145-01 Mô-đun I/O vị trí với kết thúc bên ngoài để sử dụng với Proximitors, RPTs hoặc DC LVDTs
139554-01 AC LVDT Position I/O Module with Internal Terminations cho sử dụng với AC LVDT
