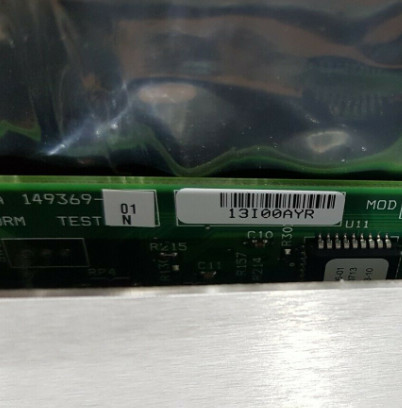

Sản phẩm:Bently Nevada 3500/25-01-01-00 149369-01 Mô-đun Keyphasor nâng cao

Mô tả
Mô-đun Keyphasor nâng cao 3500/25 là một mô-đun hai kênh, nửa chiều cao được sử dụng để cung cấp tín hiệu Keyphasor cho các mô-đun màn hình trong kệ 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerHệ thống bảo vệ máy 3500 có thể chấp nhận tối đa bốn tín hiệu Keyphasor cho cấu hình bình thường và tối đa tám tín hiệu Keyphasor trong cấu hình ghép đôi.

Lưu ý: Một tín hiệu Keyphasor là một xung một lần mỗi lượt hoặc nhiều sự kiện mỗi lượt từ một trục quay hoặc bánh răng được sử dụng để cung cấp một phép đo thời gian chính xác.Điều này cho phép 3500 mô-đun giám sát và thiết bị chẩn đoán bên ngoài để đo tốc độ xoay trục và các thông số vector như âm thanh rung 1X và pha.

Mô-đun Keyphasor nâng cao là mô-đun hệ thống 3500 được cải tiến.Nó cung cấp khả năng xử lý tín hiệu Keyphasor mở rộng so với thiết kế trước đó trong khi duy trì khả năng tương thích hoàn toàn về mặt hình thức, phù hợp và hoạt động với các mô-đun Keyphasor hiện có để sử dụng trong các hệ thống cũ.
Mô-đun 149369-01.

Khi một đầu vào Keyphasor hệ thống được yêu cầu cho các ứng dụng Triple Modular Redundant (TMR), hệ thống 3500 nên sử dụng hai mô-đun Keyphasor.Trong cấu hình này các mô-đun làm việc song song để cung cấp cả một tín hiệu chính và thứ cấp Keyphasor để các mô-đun khác trong giá đỡMột hệ thống có nhiều hơn bốn đầu vào Keyphasor có thể sử dụng cấu hình ghép đôi miễn là không có nhiều hơn bốn tín hiệu đầu vào Keyphasor chính.Một cấu hình ghép nối đòi hỏi hai vị trí giám sát liên tiếp ở cả hai vị trí nửa khe hoặc ở vị trí trên/dưới.Bốn mô-đun Keyphasor sẽ chấp nhận bốn
Các kênh đầu vào chính và bốn kênh đầu vào dự phòng và cung cấp bốn kênh đầu ra (một cho mỗi mô-đun).Trong một cấu hình như vậy, người dùng có thể cấu hình một Keyphasor không ghép nối (đặt hàng hoặc hai 2-channel hoặc một 1-channel và một 2-channel tùy chọn)

Mô-đun I/O Keyphasor cô lập được thiết kế cho các ứng dụng trong đó các tín hiệu Keyphasor được gắn song song với nhiều thiết bị và đòi hỏi phải tách biệt với các hệ thống khác,chẳng hạn như hệ thống điều khiển. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is providedLưu ý rằng mục đích của mô-đun I/O này chủ yếu là để đo tốc độ trục chứ không phải pha.nhưng I / O này giới thiệu một sự thay đổi pha cao hơn một chút so với phiên bản I / O không bị cô lậpHình 1 cho thấy số lượng chuyển pha mà các mô-đun I / O cô lập sẽ thêm ở các tốc độ máy khác nhau.

Các tính năng sản phẩm được nâng cao bao gồm việc tạo ra tín hiệu sự kiện một lần mỗi lượt từ các đầu vào nhiều sự kiện mỗi lượt, phần mềm cố định có thể nâng cấp trên thực địa và báo cáo dữ liệu quản lý tài sản.

Mô tả sản phẩm
Mô-đun Keyphasor nâng cao
3500/25-AXX-BXX-CXX

A: Số kênh
0 1 Thẻ Keyphasor 2 kênh một nửa chiều cao (đặt hàng cho 2 kênh)
0 2 Hai thẻ Keyphasor 2 kênh nửa chiều cao (đặt hàng cho 4 kênh)

B: Loại mô-đun I/O
0 1 Mô-đun I/O với kết thúc nội bộ
0 2 Mô-đun I/O có kết thúc bên ngoài
0 3 I / O rào cản bên trong với kết thúc bên trong
0 4 Mô-đun I/O cô lập với kết thúc nội bộ
0 5 Mô-đun I/O cô lập với kết thúc bên ngoài

C: Tùy chọn phê duyệt của cơ quan
0 0 Không cần thiết
0 1 CSA/NRTL/C (Lớp 1, Phân 2)
0 2 ATEX/CSA (Tầng 1 Khu vực 2)

Phụ tùng
149369-01 Mô-đun Keyphasor nâng cao
Lưu ý: Mô-đun này có thể được đặt hàng để thay thế trực tiếp mô-đun Keyphasor 125792-01.
125800-01 Keyphasor I/O Module (Internal Terminations)
126648-01 Keyphasor I/O Module (External Terminations)
125800-02 Mô-đun I/O Keyphasor cô lập (các kết thúc nội bộ)
126648-02 Mô-đun I/O Keyphasor cô lập (các kết thúc bên ngoài)
135473-01 Keyphasor I/O Module (Internal Barriers and Internal Terminations)
