Bently Nevada 3500/22M-01-01-00 288055-01 Giao diện dữ liệu tức thời

Sản phẩm:Bently Nevada 3500/22M-01-01-00 288055-01 Giao diện Dữ liệu Quá độ

Mô tả

Giao diện Dữ liệu Quá độ (TDI) 3500 là giao diện giữa hệ thống giám sát 3500 và phần mềm quản lý máy móc System 1® của GE. TDI kết hợp khả năng của Mô-đun Giao diện Giá đỡ 3500/20 với khả năng thu thập dữ liệu của bộ xử lý truyền thông như TDXnet.

TDI hoạt động trong khe RIM của giá đỡ 3500 kết hợp với các bộ giám sát dòng M (3500/40M, 3500/42M, v.v.) để liên tục thu thập dữ liệu dạng sóng trạng thái ổn định và quá độ và chuyển dữ liệu này qua liên kết Ethernet đến phần mềm máy chủ. Việc thu thập dữ liệu tĩnh là tiêu chuẩn với TDI, tuy nhiên, việc sử dụng Đĩa Kích hoạt Kênh tùy chọn sẽ cho phép TDI thu thập dữ liệu động hoặc quá độ. TDI có những cải tiến trong một số lĩnh vực so với các bộ xử lý truyền thông trước đây và kết hợp chức năng Bộ xử lý Truyền thông trong giá đỡ 3500.

Mặc dù TDI cung cấp một số chức năng chung cho toàn bộ giá đỡ, nhưng nó không phải là một phần của đường dẫn giám sát quan trọng và không có ảnh hưởng đến hoạt động bình thường, thích hợp của toàn bộ hệ thống giám sát. Mỗi giá đỡ 3500 yêu cầu một TDI hoặc RIM, luôn chiếm khe 1 (bên cạnh bộ nguồn).

Đối với các ứng dụng Dự phòng Mô-đun Ba (TMR), Hệ thống 3500 yêu cầu phiên bản TMR của TDI. Ngoài tất cả các chức năng TDI tiêu chuẩn, TDI TMR còn thực hiện “so sánh kênh giám sát”. Cấu hình TMR 3500 thực hiện bỏ phiếu giám sát bằng cách sử dụng thiết lập được chỉ định trong các tùy chọn giám sát. Bằng cách sử dụng phương pháp này, TDI TMR liên tục so sánh các đầu ra từ ba (3) bộ giám sát dự phòng. Nếu TDI phát hiện rằng thông tin từ một trong những bộ giám sát đó không còn tương đương (trong một phần trăm được cấu hình) với thông tin của hai bộ giám sát khác, nó sẽ gắn cờ bộ giám sát đó là bị lỗi và đặt một sự kiện trong Danh sách Sự kiện Hệ thống.

Phụ tùng

138607-01 Mô-đun Giao diện Dữ liệu Quá độ Tiêu chuẩn

138607-02 Mô-đun Giao diện Dữ liệu Quá độ TMR

146031-01 Mô-đun I/O 10Base-T/100Base-TX

146031-02 Mô-đun I/O 100Base-FX (Quang học Sợi)

147364-01 Mô-đun Đầu ra Tín hiệu Đệm 3500

161580-01 Hướng dẫn Vận hành và Bảo trì TDI 3500/22M

164466-01 Bảng dữ liệu Phụ kiện Mạng 00580441 Đầu nối, kết thúc bên trong, 3 vị trí, màu xanh lá cây

00580436 Đầu nối, kết thúc bên trong, 6 vị trí, màu xanh lá cây

Sản phẩm bán chạy:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

3500/53-03-03-00, 133388-01+133396-01

3500/15-01-01-00, 127610-01 +125840-02

3500/42M-01-00,  176449-02 +128229-01

3500/20-01-02-00,125744-02 +125768-01

3500/32-01-00, 125712-01 +125720-01

3500/50-01-00, 133388-02+133442-01

3500/60-01-00, 163179-01+133819-01

3500/40-01-00,176449-01+125680-01

3500/22-01-01-00 ,138607-01 +146031-01

3500/61-01-00 ,163179-02+136711-02

3500/33-01-00 ,149986-01+149992-01

Liên kết tải xuống bảng dữ liệu:

Bảng dữ liệu Mô-đun Giao diện Dữ liệu Quá độ 3500-22M...

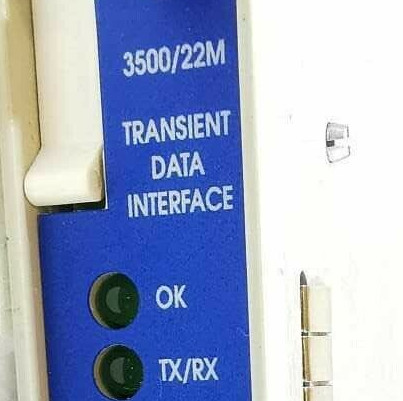

Ảnh:
