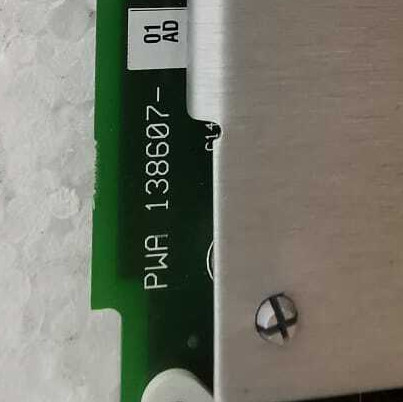

Bently Nevada 3500/22M-01-01-00 138607-01 Giao diện dữ liệu tạm thời


Sản phẩm:Bently Nevada 3500/22M-01-01-00 138607-01 Giao diện dữ liệu tạm thời

Mô tả
3500 Transient Data Interface (TDI) là giao diện giữa hệ thống giám sát 3500 và phần mềm quản lý máy móc System 1* của GE.TDI kết hợp khả năng của mô-đun giao diện rack 3500/20 (RIM) với khả năng thu thập dữ liệu của bộ xử lý truyền thông như TDXnet.

TDI hoạt động trong khe RIM của giá đỡ 3500 cùng với các màn hình dòng M (3500/40M, 3500/42M, vv).) để liên tục thu thập dữ liệu trạng thái ổn định và hình dạng sóng thoáng qua và truyền dữ liệu này qua một liên kết Ethernet đến phần mềm máy chủ. (Xem phần tương thích ở cuối tài liệu này) Việc thu thập dữ liệu tĩnh là tiêu chuẩn với TDI,Tuy nhiên, sử dụng một đĩa cho phép kênh tùy chọn sẽ cho phép TDI để nắm bắt dữ liệu động hoặc thoáng qua cũngTDI có những cải tiến trong một số lĩnh vực so với các bộ xử lý truyền thông trước đây và kết hợp chức năng Communication Processor trong rack 3500.

Mặc dù TDI cung cấp một số chức năng chung cho toàn bộ giá đỡ, nhưng nó không phải là một phần của tuyến đường giám sát quan trọng và không ảnh hưởng đến hoạt động bình thường của toàn bộ hệ thống giám sát.Mỗi 3500 rack đòi hỏi một TDI hoặc RIM, luôn luôn chiếm khe 1 (gần nguồn cung cấp điện).

Đối với các ứng dụng Triple Modular Redundant (TMR), Hệ thống 3500 yêu cầu phiên bản TMR của TDI. Ngoài tất cả các chức năng TDI tiêu chuẩn,TMR TDI cũng thực hiện so sánh kênh màn hình. Cấu hình TMR 3500 thực hiện việc bỏ phiếu theo dõi bằng cách sử dụng thiết lập được chỉ định trong các tùy chọn màn hình. Sử dụng phương pháp này, TMR TDI liên tục so sánh đầu ra từ ba (3)
màn hình dư thừa: Nếu TDI phát hiện ra rằng thông tin từ một trong các màn hình không còn tương đương (trong một tỷ lệ phần trăm được cấu hình) với hai màn hình khác,nó sẽ đánh dấu màn hình là có lỗi và đặt một sự kiện trong danh sách sự kiện hệ thống.

Thông tin đặt hàng
Danh sách các tùy chọn và số phần
Mô-đun TDI 3500/22M và I/O
3500/22-AXX-BXX-CXX

A: Loại giao diện dữ liệu tạm thời
0 1 Tiêu chuẩn (Sử dụng cho các ứng dụng giám sát tiêu chuẩn)
0 2 TMR (Chỉ sử dụng cho các ứng dụng đòi hỏi cấu hình Redundant Ba mô-đun).

B: Loại mô-đun I/O
0 1 10Base-T/100Base-TX Ethernet I/O module

0 2 100Base-FX (Fiber Optic) Ethernet I/O module

C: Tùy chọn phê duyệt của cơ quan
0 0 Không
0 1 CSA/NRTL/C
0 2 CSA/ATEX

Phụ tùng
288055-01
Mô-đun giao diện dữ liệu tạm thời tiêu chuẩn với cáp USB
288055-02
TMR Transient Data Interface Module với cáp USB
100M2833
Cáp USB 10 feet từ A đến B
146031-01
10Base-T/100Base-TX I/O Module
146031-02
100Base-FX (Fiber Optic) I/O Module
147364-01
3500 Mô-đun đầu ra tín hiệu đệm

Phụ tùng
125744-02
Mô-đun giao diện rack tiêu chuẩn
125744-01
TMR Rack Interface Module
135031-01
RIM I / O Module với Modem
Giao diện
125768-01
RIM I/O Module với RS232/RS422
Giao diện
125760-01
Mô-đun I/O quản lý dữ liệu
04425545
Dây đeo cổ tay đất (một lần sử dụng)
00801286
IC đồng hồ thời gian thực
128755-01
IC phần cứng (đối với PWA 125744-01 Rev P hoặc mới hơn, hoặc cho PWA 125744-02 Rev N hoặc mới hơn)
00580441
Đầu nối, kết thúc bên trong, vị trí 3, màu xanh lá cây
00580436
Đầu nối kết nối, kết thúc bên trong, vị trí 6, màu xanh lá cây
129768-01
Sổ tay vận hành và bảo trì RIM
