Bently Nevada 3500/20-01-01-00 125744-02 Mô-đun giao diện giá đỡ tiêu chuẩn


Sản phẩm:Bently Nevada 3500/20-01-01-00 125744-02 Mô-đun giao diện giá đỡ tiêu chuẩn

Mô tả
Rack Interface Module (RIM) là giao diện chính cho rack 3500. Nó hỗ trợ một giao thức độc quyền được sử dụng để cấu hình rack và lấy thông tin máy móc.RIM phải được đặt trong khe 1 của giá đỡ (gần các nguồn điện).

RIM hỗ trợ các bộ xử lý truyền thông bên ngoài tương thích của Bently Nevada như TDXnet, TDIX và DDIX.RIM không phải là một phần của con đường giám sát quan trọng và không ảnh hưởng đến việc giám sát phù hợp, hoạt động bình thường của hệ thống giám sát tổng thể.

Đối với các ứng dụng Triple Modular Redundant (TMR), Hệ thống 3500 đòi hỏi một phiên bản TMR của RIM.TMR RIM cũng thực hiện "bản so sánh kênh giám sát." Cấu hình TMR 3500 thực hiện bỏ phiếu theo dõi bằng cách sử dụng cài đặt được chỉ định trong các tùy chọn màn hình.

Sử dụng phương pháp này, TMR RIM liên tục so sánh đầu ra từ ba (3) màn hình dư thừa.Nếu TMR RIM phát hiện ra rằng thông tin từ một trong những màn hình không còn trong một phần trăm cấu hình của thông tin của hai màn hình khác, nó sẽ đánh dấu rằng màn hình là sai và đặt một sự kiện trong danh sách sự kiện hệ thống.

Thông tin đặt hàng
3500/20-AXX-BXX-CXX
A: Loại giao diện rack
0 1 RIM tiêu chuẩn (Sử dụng cho các ứng dụng giám sát tiêu chuẩn)
0 2 TMR RIM (Chỉ sử dụng cho ứng dụng đòi hỏi cấu hình Redundant Ba mô-đun)

B: Loại mô-đun I/O
0 1 Mô-đun I/O với modem tích hợp
0 2 Mô-đun I/O với giao diện RS232/RS422

C: Tùy chọn phê duyệt của cơ quan
0 0 Không

0 1 CSA/NRTL/C

Phụ tùng
125744-02
Mô-đun giao diện rack tiêu chuẩn
125744-01
TMR Rack Interface Module
135031-01
RIM I / O Module với Modem Interface
125768-01
RIM I/O Module với RS232/RS422 Interface
125760-01
Mô-đun I/O quản lý dữ liệu

Phụ tùng
125744-02
Mô-đun giao diện rack tiêu chuẩn
125744-01
TMR Rack Interface Module
135031-01
RIM I / O Module với Modem
Giao diện
125768-01
RIM I/O Module với RS232/RS422
Giao diện
125760-01
Mô-đun I/O quản lý dữ liệu
04425545
Dây đeo cổ tay đất (một lần sử dụng)
00801286
IC đồng hồ thời gian thực
128755-01

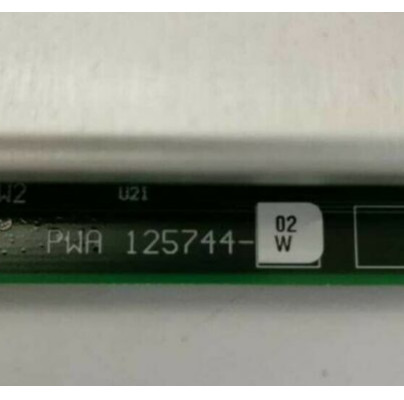

IC phần cứng (đối với PWA 125744-01 Rev P hoặc mới hơn, hoặc cho PWA 125744-02 Rev N hoặc mới hơn)
00580441
Đầu nối, kết thúc bên trong, vị trí 3, màu xanh lá cây
00580436
Đầu nối kết nối, kết thúc bên trong, vị trí 6, màu xanh lá cây
129768-01
Sổ tay vận hành và bảo trì RIM
