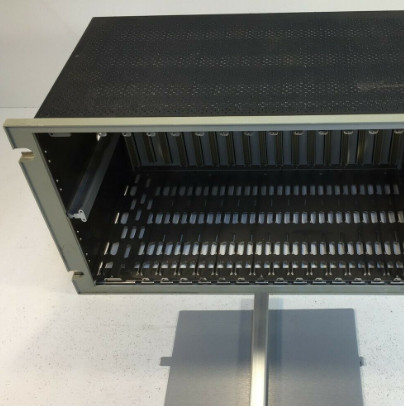

Sản phẩm:Bently Nevada 3500/05-01-01-00-00-01 Hệ thống Rack

Mô tả
Sử dụng 3500 hệ thống rack để gắn tất cả 3500 màn hình mô-đun và nguồn cung cấp điện.và để lắp đặt các nguồn điện cần thiết để phân phối điện cho mỗi mô-đun.

3500 giá đỡ có sẵn trong hai kích thước:
Cầm đầy đủ kích thước. Cầm EIA 19 inch với 14 khe cắm mô-đun có sẵn.
Mini-rack. Rack 12 inch với 7 khe cắm module.

Bạn có thể đặt 3500 giá đỡ trong ba định dạng:
Phân tích bảng điều khiển: Cấu hình giá đỡ này được gắn vào các vết cắt hình chữ nhật trong bảng điều khiển, và gắn vào bảng điều khiển bằng cách sử dụng kẹp được cung cấp với giá đỡ.Các kết nối dây điện và các mô-đun I / O có thể truy cập từ phía sau của giá đỡ.

Cài đặt rack. Cài đặt rack này gắn 3500 Rack trên đường ray EIA 19 inch.

Đứng ngăn chắn: Cấu hình giá đỡ này gắn giá đỡ vào tường hoặc bảng khi không thể truy cập phía sau giá đỡ.Các kết nối dây điện và các mô-đun I / O có thể truy cập từ phía trước của giá đỡ. 3500/05 Mini-Rack không có sẵn trong định dạng này.

Các nguồn cung cấp điện và mô-đun giao diện rack phải ở vị trí rack bên trái.Các vị trí rack còn lại 14 (bảy vị trí rack cho mini-rack) có sẵn cho bất kỳ sự kết hợp của các mô-đun.
Nếu bạn có kế hoạch lắp đặt các rào cản bên trong trong giá đỡ 3500, hãy tham khảo Thông số kỹ thuật và thông tin đặt hàng cho 3500 rào cản bên trong (bản tài liệu 141495) có sẵn từ Bently.com.

Thông tin đặt hàng
Đối với danh sách chi tiết về các phê duyệt cụ thể quốc gia và sản phẩm, hãy tham khảo Hướng dẫn tham khảo nhanh về phê duyệt (108M1756) có sẵn tại Bently.com.
Mô tả sản phẩm
3500/05-AA-BB-CC-DD-EE

A: Kích thước giá
01 19 inch Rack (14 khe cắm mô-đun)
02 Mini-Rack 12 inch (7 khe cắm mô-đun)

B: Tùy chọn lắp đặt
01 Tùy chọn gắn bảng điều khiển, giá đỡ kích thước đầy đủ
02 Tùy chọn gắn rack, rack kích thước đầy đủ (được gắn vào rack EIA 19 inch)
03 Tùy chọn gắn ngăn chắn (không có sẵn trong Mini-Rack)
04 Tùy chọn gắn bảng điều khiển, Mini-Rack
05 Tùy chọn gắn giá đỡ, Mini-Rack

C: Tùy chọn phê duyệt của cơ quan
00 Không có
01 CSA/NRTL/C (Lớp 1, Phân khúc 2)

02 ATEX/IECEx/CSA (Lớp 1, Khu vực 2)

D: Chế độ bảo lưu
00 Không có

E: Tùy chọn tuân thủ châu Âu
01 CE
