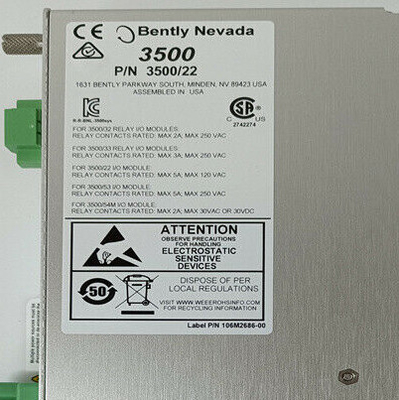

Sản phẩm:Bently Nevada 3500/22-01-01-00 146031-01 10Base-T/100Base-TX I/O module

Mô tả
3500 Transient Data Interface (TDI) là giao diện giữa hệ thống giám sát 3500 và phần mềm quản lý máy móc System 1* của GE.TDI kết hợp khả năng của mô-đun giao diện rack 3500/20 (RIM) với khả năng thu thập dữ liệu của bộ xử lý truyền thông như TDXnet.

TDI hoạt động trong khe RIM của giá đỡ 3500 cùng với các màn hình dòng M (3500/40M, 3500/42M, vv).) để liên tục thu thập dữ liệu trạng thái ổn định và hình dạng sóng thoáng qua và truyền dữ liệu này qua một liên kết Ethernet đến phần mềm máy chủ. (Xem phần tương thích ở cuối tài liệu này) Việc thu thập dữ liệu tĩnh là tiêu chuẩn với TDI,Tuy nhiên, sử dụng một đĩa cho phép kênh tùy chọn sẽ cho phép TDI để nắm bắt dữ liệu động hoặc thoáng qua cũngTDI có những cải tiến trong một số lĩnh vực so với các bộ xử lý truyền thông trước đây và kết hợp chức năng Communication Processor trong rack 3500.

Mặc dù TDI cung cấp một số chức năng chung cho toàn bộ giá đỡ, nhưng nó không phải là một phần của tuyến đường giám sát quan trọng và không ảnh hưởng đến hoạt động bình thường của toàn bộ hệ thống giám sát.Mỗi 3500 rack đòi hỏi một TDI hoặc RIM, luôn luôn chiếm khe 1 (gần nguồn cung cấp điện).
Đối với các ứng dụng Triple Modular Redundant (TMR), Hệ thống 3500 yêu cầu phiên bản TMR của TDI. Ngoài tất cả các chức năng TDI tiêu chuẩn,TMR TDI cũng thực hiện so sánh kênh màn hình. Cấu hình 3500 TMR thực hiện việc bỏ phiếu theo dõi bằng cách sử dụng cài đặt được chỉ định trong các tùy chọn màn hình.TMR TDI liên tục so sánh đầu ra từ ba (3) màn hình dư thừaNếu TDI phát hiện ra rằng thông tin từ một trong những màn hình không còn tương đương (trong một phần trăm được cấu hình) với hai màn hình khác,nó sẽ đánh dấu màn hình là có lỗi và đặt một sự kiện trong danh sách sự kiện hệ thống.
