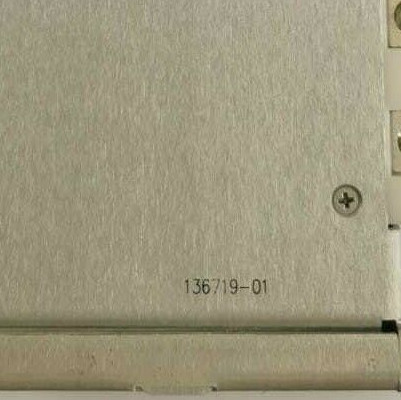

Sản phẩm:Bently Nevada 3500/04 136719-01 Đơn vị I/O Earthing

Mô tả
3500 Rào cản nội bộ là các giao diện an toàn về nội tại cung cấp bảo vệ nổ cho các hệ thống biến áp được kết nối trực tiếp với Hệ thống bảo vệ máy 3500

Các rào cản bên trong hoàn toàn tương thích với Hệ thống 3500 và cung cấp một giải pháp thuận tiện và hiệu quả về chi phí để lắp đặt tất cả các loại hệ thống bộ chuyển đổi trong một khu vực nguy hiểm.

Không giống như các rào cản bên ngoài, 3500 Rào cản bên trong là một phần không thể thiếu của Hệ thống 3500 và sẽ không làm suy giảm hiệu suất của hệ thống.

Chúng tôi cung cấp các hệ thống biến áp Bently Nevada với sự chấp thuận toàn diện cho các thiết bị khu vực nguy hiểm.Xem màn hình và bộ chuyển đổi tương thích trên trang 6.

Mỗi thành phần đều tuân thủ các yêu cầu an toàn của các tiêu chuẩn Bắc Mỹ và quốc tế.bạn không cần phải tham chiếu các chứng chỉ riêng lẻ để xác minh sự tương thích giữa các thành phần.

Các màn hình ngăn chặn tiêu chuẩn và nội bộ có thể nằm trong cùng một giá đỡ 3500. Bạn có thể nâng cấp các màn hình tiêu chuẩn bằng cách thay thế các mô-đun I / O hiện có bằng những mô-đun có chứa các rào cản nội bộ.

Hướng dẫn cài đặt
Các rào cản bên trong cho một giá đỡ 3500 được kết hợp trong các mô-đun I / O giám sát đặc biệt. Những rào cản này cung cấp bảo vệ nổ cho các hệ thống biến áp được kết nối với hệ thống 3500.Một mô-đun nối đất an toàn nội tại (IS) cung cấp kết nối đất IS thông qua hệ thống 3500 backplane.

IS Earth Module đòi hỏi một vị trí module I/O chuyên dụng và ngăn chặn việc sử dụng vị trí màn hình này cho các module 3500 System khác.Hơn nữa, một số tùy chọn lắp đặt không có sẵn khi các rào cản bên trong được lắp đặt trong giá 3500.

Cài đặt giá đỡ mới
Cùng một giá đỡ có thể chứa cả các loại mô-đun I/O ngăn bên trong và tiêu chuẩn mà không ảnh hưởng đến sự tách biệt giữa dây điện trường khu vực nguy hiểm và an toàn.

Tùy chọn kết thúc bên ngoài không có sẵn cho các mô-đun I / O có rào cản bên trong vì
phê duyệt khu vực nguy hiểm không cho phép sử dụng dây điện an toàn nội tại trong một hệ thống đa lõi
Bộ cáp.

Monitors that contain Triple Modular Redundant (TMR) rack options cannot use internal barrier I/O modules since connecting a transducer to multiple I/O module inputs will compromise the integrity of the IS system.

Một giá đỡ chứa bất kỳ mô-đun rào chắn bên trong nào phải có mô-đun nối đất IS 3500/04-01 để cung cấp kết nối nối đất của mô-đun rào cản IS.
