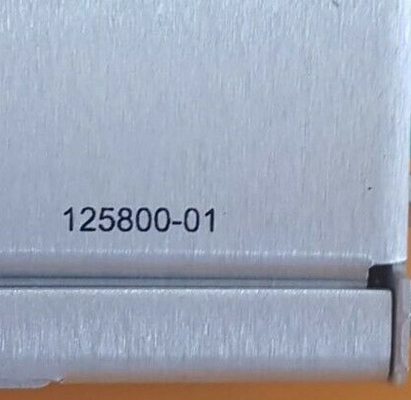

Sản phẩm:Bently Nevada Bently Nevada 3500/25 125800-01 Mô-đun I/O Keyphasor (Thiết bị đầu cuối bên trong)

Mô tả
Mô-đun Keyphasor Nâng cao 3500/25 là một mô-đun hai kênh, nửa chiều cao, được sử dụng để cung cấp tín hiệu Keyphasor cho các mô-đun giám sát trong giá đỡ 3500. Mô-đun nhận tín hiệu đầu vào từ đầu dò lân cận hoặc bộ thu từ tính và chuyển đổi các tín hiệu thành tín hiệu Keyphasor kỹ thuật số cho biết khi nào dấu Keyphasor trên trục trùng với bộ chuyển đổi Keyphasor. Hệ thống Bảo vệ Máy móc 3500 có thể chấp nhận tối đa bốn tín hiệu Keyphasor cho cấu hình bình thường và tối đa tám tín hiệu Keyphasor trong cấu hình ghép nối.

Tín hiệu Keyphasor là một xung một lần mỗi vòng hoặc nhiều sự kiện mỗi vòng từ một trục hoặc bánh răng quay được sử dụng để cung cấp phép đo thời gian chính xác. Điều này cho phép các mô-đun giám sát 3500 và thiết bị chẩn đoán bên ngoài đo tốc độ quay của trục và các thông số véc-tơ như biên độ và pha rung 1X.
Mô-đun Keyphasor Nâng cao là một mô-đun hệ thống 3500 được cải tiến. Nó cung cấp các khả năng xử lý tín hiệu Keyphasor mở rộng so với thiết kế trước đó trong khi vẫn duy trì khả năng tương thích hoàn toàn với các mô-đun Keyphasor hiện có về hình thức, phù hợp và chức năng để sử dụng trong các hệ thống cũ. Mô-đun Keyphasor, PWA 125792-01, được thay thế hoàn toàn bằng mô-đun 149369-01 đã được cập nhật.

Khi cần đầu vào Keyphasor hệ thống cho các ứng dụng Triple Modular Redundant (TMR), hệ thống 3500 nên sử dụng hai mô-đun Keyphasor. Trong cấu hình này, các mô-đun hoạt động song song để cung cấp cả tín hiệu Keyphasor chính và phụ cho các mô-đun khác trong giá đỡ. Một hệ thống có nhiều hơn bốn đầu vào Keyphasor có thể sử dụng cấu hình ghép nối với điều kiện không có quá bốn tín hiệu đầu vào Keyphasor chính. Cấu hình ghép nối yêu cầu hai vị trí giám sát liên tiếp ở vị trí nửa khe trên/dưới hoặc cả hai. Bốn mô-đun Keyphasor sẽ chấp nhận bốn kênh đầu vào chính và bốn kênh dự phòng và cung cấp bốn kênh đầu ra (một cho mỗi mô-đun). Cũng có thể có cấu hình hai ghép nối và một không ghép nối (tổng cộng ba mô-đun Keyphasor). Trong cấu hình như vậy, người dùng có thể cấu hình một Keyphasor không ghép nối (đặt hàng một tùy chọn hai kênh hoặc một kênh 1 kênh và một kênh 2 kênh)

Mô-đun I/O Keyphasor Cách ly được thiết kế cho các ứng dụng trong đó các tín hiệu Keyphasor được kết nối song song với nhiều thiết bị và yêu cầu cách ly với các hệ thống khác, chẳng hạn như hệ thống điều khiển. Mô-đun I/O Cách ly được tạo ra đặc biệt cho các ứng dụng Bộ thu từ tính nhưng tương thích với và sẽ cung cấp sự cách ly cho các ứng dụng Proximitor* miễn là cung cấp nguồn điện bên ngoài.

Mục đích của mô-đun I/O này chủ yếu là để đo tốc độ trục chứ không phải pha. Mô-đun có thể cung cấp các phép đo pha, nhưng I/O này tạo ra độ lệch pha cao hơn một chút so với phiên bản I/O không cách ly. Hình 1 cho thấy lượng dịch pha mà các mô-đun I/O Cách ly sẽ thêm vào ở các tốc độ máy khác nhau.

Các tính năng sản phẩm nâng cao bao gồm tạo ra các tín hiệu sự kiện một lần mỗi vòng từ các đầu vào nhiều sự kiện mỗi vòng, chương trình cơ sở có thể nâng cấp tại hiện trường và báo cáo dữ liệu quản lý tài sản.
