Hai phần Bently Nevada Phần 3500 25 Mô-đun Keyphasor 149369-01 + 125800-01 / 135473-01

Sản phẩm:Bently Nevada 3500/25 Keyphasor Module

149369-01+125800-01/135473-01

Mô-đun Keyphasor nâng cao 3500/25 là một mô-đun hai kênh, nửa chiều cao được sử dụng để cung cấp tín hiệu Keyphasor cho các mô-đun màn hình trong kệ 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerHệ thống bảo vệ máy 3500 có thể chấp nhận tối đa bốn tín hiệu Keyphasor cho cấu hình bình thường và tối đa tám tín hiệu Keyphasor trong cấu hình ghép đôi.

Mô-đun Keyphasor nâng cao là mô-đun hệ thống 3500 được cải tiến.Nó cung cấp khả năng xử lý tín hiệu Keyphasor mở rộng so với thiết kế trước đó trong khi duy trì khả năng tương thích hoàn toàn về mặt hình thức, phù hợp và hoạt động với các mô-đun Keyphasor hiện có để sử dụng trong các hệ thống cũ.

Khi một đầu vào Keyphasor hệ thống được yêu cầu cho các ứng dụng Triple Modular Redundant (TMR), hệ thống 3500 nên sử dụng hai mô-đun Keyphasor.các mô-đun làm việc song song để cung cấp cả một tín hiệu Keyphasor chính và thứ cấp cho các mô-đun khác trong giá đỡ.

Một hệ thống có nhiều hơn bốn đầu vào Keyphasor có thể sử dụng cấu hình ghép đôi miễn là không có nhiều hơn bốn tín hiệu đầu vào Keyphasor chính.Một cấu hình ghép nối đòi hỏi hai vị trí giám sát liên tiếp ở vị trí trên/dưới hoặc cả hai vị trí nửa khe.Bốn mô-đun Keyphasor sẽ chấp nhận bốn kênh đầu vào chính và bốn kênh đầu vào dự phòng và cung cấp bốn kênh đầu ra (một cho mỗi mô-đun).Một cấu hình của hai ghép và một không ghép (ba mô-đun Keyphasor tổng cộng) cũng có thểTrong một cấu hình như vậy, người dùng có thể cấu hình một không ghép nối Keyphasor (đặt hàng hoặc hai 2-channel hoặc một 1-channel và một 2-channel tùy chọn)

Phụ tùng

149369-01 Mô-đun Keyphasor nâng cao

Lưu ý: Mô-đun này có thể được đặt hàng như một thay thế trực tiếp cho Keyphasor Module 125792-01.

126648-01 Keyphasor I/O Module (External Terminations)

125800-02 Mô-đun I/O Keyphasor cô lập (cài kết thúc bên trong) (Được thiết kế để sử dụng với máy thu từ)

126648-02 Mô-đun I/O Keyphasor cô lập (cài kết thúc bên ngoài) (Được thiết kế để sử dụng với máy thu từ)

135473-01 Keyphasor I / O Module (các rào cản nội bộ và kết thúc nội bộ.

04425545 Dây dây đeo cổ tay đất (một lần sử dụng)

00580438 Tiêu đề kết nối, kết thúc bên trong, 4- vị trí, màu xanh lá cây

00502133 Đầu nối, kết thúc bên trong, 12-Position, Blue 129770-01 Keyphasor Module Manual

Sản phẩm bán nóng:

125720-01

125760-01

125768-01

125800-01 Keyphasor I/O Module

125840-01 nguồn cung cấp điện 3500/15 Năng lượng cao

126648-01 KEYPHASOR I/O MODULE

128229-01 Proximitor Seismic I/O Module

133323-01 TACHOMETER MODULE

133396-01 Bảo vệ quá tốc IO MODULE

135137-01 Đơn vị I/O

135473-01 Phạm vi I/O Keyphasor Barrier

135489-04

136188-02

136703-01

138708-01

146031-01

149992-01

Chúng tôi là một trong những nhà phân phối lớn nhất của PLC, bộ điều khiển, biến tần số, chuyển đổi, servo motor, màn hình cảm ứng, màn hình hiển thị, ổ đĩa, phần mềm. mô-đun đầu vào, mô-đun đầu ra và hệ thống điều khiển điều chỉnh.Allen-Bradley,ABB,GE,ICS TRIPLEX,FANUC,TRICONEX,OMRON,SCHEIDER,SIEMENS,Bently Nevada,WESTINGHOUSE và FOXBORO

Liên kết tải về trang dữ liệu:

3500-25 Mảng dữ liệu mô-đun phasor được nâng cấp - 1415...

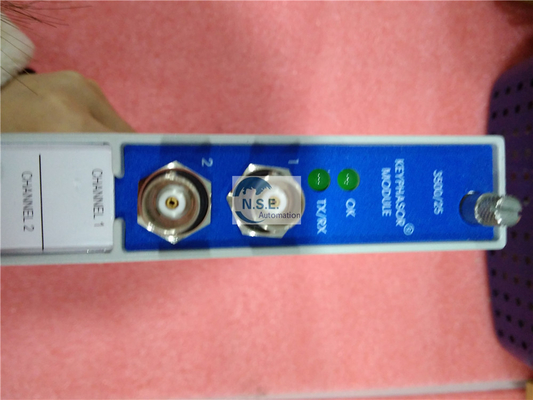

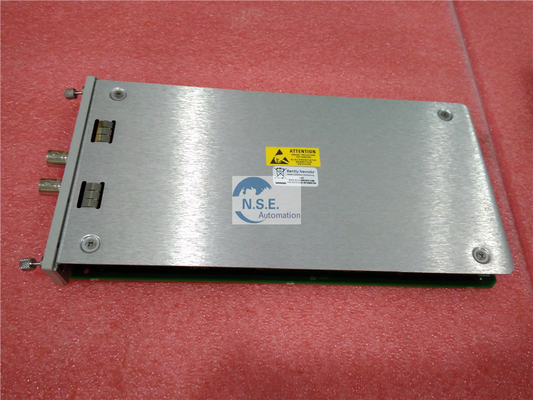

Hình ảnh:
