IS200JPDGH1B GE Mark VI

  • IS200JPDGH1B GE Mark VI
  • IS200JPDGH1B GE Mark VI
  • IS200JPDGH1B GE Mark VI
  • IS200JPDGH1B GE Mark VI
  • IS200JPDGH1B GE Mark VI
Nguồn gốc Hoa Kỳ
Hàng hiệu GE
Chứng nhận Certificate of Origin
Số mô hình IS200JPDGH1B
Tài liệu GE Mark VI.pdf
Số lượng đặt hàng tối thiểu 1 cái
Giá bán $1500
chi tiết đóng gói Bao bì hộp ban đầu
Thời gian giao hàng 5-7 ngày
Điều khoản thanh toán T/T
Khả năng cung cấp 1-99 chiếc / 3-5 ngày
Thông tin chi tiết sản phẩm
thương hiệu GE Số mô-đun IS200JPDGH1B
Danh mục Mark VI Giá bán $ 1500
Tình trạng Còn hàng Nguồn gốc Hoa Kỳ
Thời gian dẫn 3-5 ngày làm việc Warrenty 1 năm
Cân nặng 1kg
Làm nổi bật

40 Thẻ phân phối nguồn điện tối đa hiện tại

,

Thẻ phân phối nguồn nhảy nguồn đầu vào 28 VDC

,

Thẻ phân phối điện phủ phù hợp
Để lại lời nhắn
Mô tả sản phẩm
IS200JPDGH1B GE Mark VI
Tổng quan sản phẩm

The IS200JPDGH1B là một Card Phân phối Nguồn Jumper (JPDG) và là thành phần cốt lõi của hệ thống con PDM (Mô-đun Phân phối Nguồn). Được lắp đặt bên trong mô-đun phân phối nguồn của tủ điều khiển động cơ, card này phân phối nguồn điều khiển và nguồn tiếp điểm ướt được cung cấp từ bên ngoài đến nhiều card I/O, khối đấu cuối và mô-đun xử lý bên trong tủ. Nó đóng vai trò là trung tâm truyền tải năng lượng cho toàn bộ hệ thống điều khiển.

IS200JPDGH1B có các chỉ báo trạng thái kênh LED trên bo mạch, cho phép nhân viên kiểm tra tại hiện trường xác định trực quan trạng thái hoạt động của từng kênh đầu ra mà không cần đo riêng lẻ bằng đồng hồ vạn năng. Bo mạch này là một phần của dòng JPDG và chia sẻ kiến trúc cốt lõi của nó với các mẫu khác trong dòng, chẳng hạn như IS200JPDGH1A và IS200JPDGH1ABD. Sự khác biệt chính nằm ở cấp độ sửa đổi phần cứng và khả năng chẩn đoán nâng cao.

Chi tiết sản phẩm
Tên thương hiệu General Electric
Mẫu mã IS200JPDGH1B
Danh mục Mark VI
Tổng trọng lượng / Trọng lượng vận chuyển 2.2 lbs / 35.2 oz / 1 kg
Kích thước đóng gói 16 cm x 16 cm x 12 cm
Xuất xứ USA
Mã HS 8537101190
Thời gian chờ Còn hàng
Cảng vận chuyển Hạ Môn
Thanh toán T/T
Giá bán $1500
Bảo hành 12 tháng
Thời gian chờ (Giao hàng) 3–5 ngày làm việc
Đối tác chuyển phát nhanh DHL, UPS, TNT, FedEx và EMS
Tính năng chính
  • Loại sản phẩm: Card Phân phối Nguồn Jumper (JPDG)
  • Tên viết tắt chức năng: JPDG
  • Dòng điện tối đa: 40 A
  • Nguồn đầu vào: Nguồn điện điều khiển 28 VDC (dự phòng hai kênh)
  • Nguồn tiếp điểm khô: 24 / 48 VDC
  • Giám sát AC: 2 kênh (115 V / 230 V AC)
  • Kênh đầu ra: Nhiều đầu ra độc lập có cầu chì
  • Nhiệt độ hoạt động: -30°C đến +65°C (phiên bản nhiệt độ tiêu chuẩn)
  • Lớp phủ PCB: Lớp phủ chống ẩm
  • Phương pháp lắp đặt: Mặt sau tủ / Ray DIN
Cấu hình hệ thống

IS200JPDGH1B phải được sử dụng kết hợp với các thành phần sau trong hệ thống:

  • IS200JPDMG1A: Bảng phân phối chính với thanh cái 40 A, cung cấp đầu vào nguồn 28 VDC cho JPDGH1B.
  • IS200JPDSG1A: Bảng chọn dự phòng kép, cung cấp chuyển mạch thanh cái nguồn tự động cho JPDGH1B.
  • IS200JPDFG1A: Bo mạch lọc EMI, có thể được kết nối nối tiếp phía trước JPDGH1B để giảm nhiễu dẫn.
  • IS200JPDPG1A: Bo mạch nhánh 10 A, được sử dụng để phân phối thứ cấp phía sau JPDGH1B.
  • Dòng I/O Pack (ví dụ: IS220PAICH1B, IS220PDIAH1B, v.v.): Lấy nguồn điều khiển và nguồn tiếp điểm ướt thông qua JPDGH1B.
Quy trình bảo trì định kỳ
Quy trình Mô tả
Kiểm tra đèn LED Đèn xanh cho biết hoạt động bình thường; đèn đỏ cho biết ngắn mạch phía sau, quá tải hoặc cháy cầu chì — kiểm tra tương ứng.
Đo điện áp hàng quý Đo bằng điểm kiểm tra trên bảng điều khiển phía trước; điện áp phải nằm trong khoảng ±5% giá trị định mức.
Kiểm tra cầu chì Xác minh các cầu chì đã được lắp chắc chắn; khi thay thế, sử dụng cầu chì có định mức ampe và điện áp do GE chỉ định.
Kiểm tra đầu nối Kiểm tra hàng năm xem có bị lỏng, oxy hóa hoặc đổi màu do nhiệt không; làm sạch và cắm lại nếu cần.
Làm sạch bo mạch Loại bỏ bụi bằng khí nén áp suất thấp; đối với bo mạch có lớp phủ chống ẩm, lau nhẹ bằng etanol khan.
Quản lý phụ tùng thay thế Duy trì tỷ lệ 1 phụ tùng cho mỗi 3 đơn vị quan trọng; ngoài ra, giữ sẵn PPDA và cáp ruy băng 50 chân.
Lưu ý khi thay thế Nghiêm cấm thay nóng; sau khi tắt nguồn, tuân theo quy trình của GE để ngăn ngừa sự cố đơn vị.
Xác minh khi bật nguồn Kiểm tra trạng thái đèn LED và sử dụng ToolboxST để xác nhận rằng màn hình phân phối nguồn hiển thị "Bình thường."
Ví dụ điển hình

Một nhà máy đã nâng cấp hệ thống điều khiển Mark VI hiện có của mình lên kiến trúc Mark VIe. Bảng phân phối nguồn IS200JPDGH1B mới lắp đặt cung cấp nguồn tiếp điểm ướt cho bảy bảng đấu cuối I/O. Do sự hiện diện của khí ăn mòn nhẹ trong môi trường thực địa, phiên bản có lớp phủ chống ẩm đã được chọn. Một cuộc kiểm tra được thực hiện hai năm sau khi hoạt động cho thấy không có dấu hiệu ăn mòn trên bề mặt bo mạch và độ lệch điện áp cho tất cả các kênh đầu ra vẫn nằm trong khoảng ±2%.

IS200JPDGH1B power distribution card installed in a Mark VI control cabinet with LED status indicators visible
Câu hỏi thường gặp
IS200JPDGH1B có thực hiện xử lý logic không?

Không, nó không làm vậy. Nó hoàn toàn là phần cứng phân phối nguồn và không chứa CPU trên bo mạch. Các tín hiệu lỗi được gửi qua cáp ruy băng đến gói I/O PPDA để xử lý ở cấp hệ thống.

Phạm vi nhiệt độ hoạt động của bo mạch này là bao nhiêu?

Phiên bản tiêu chuẩn hoạt động từ -30°C đến +65°C, trong khi phiên bản nhiệt độ cao mở rộng phạm vi lên -40°C đến +75°C.

Thời gian bảo hành cho mô-đun này là bao lâu?

Thông thường, thời gian bảo hành cho các sản phẩm gốc là 12 tháng.

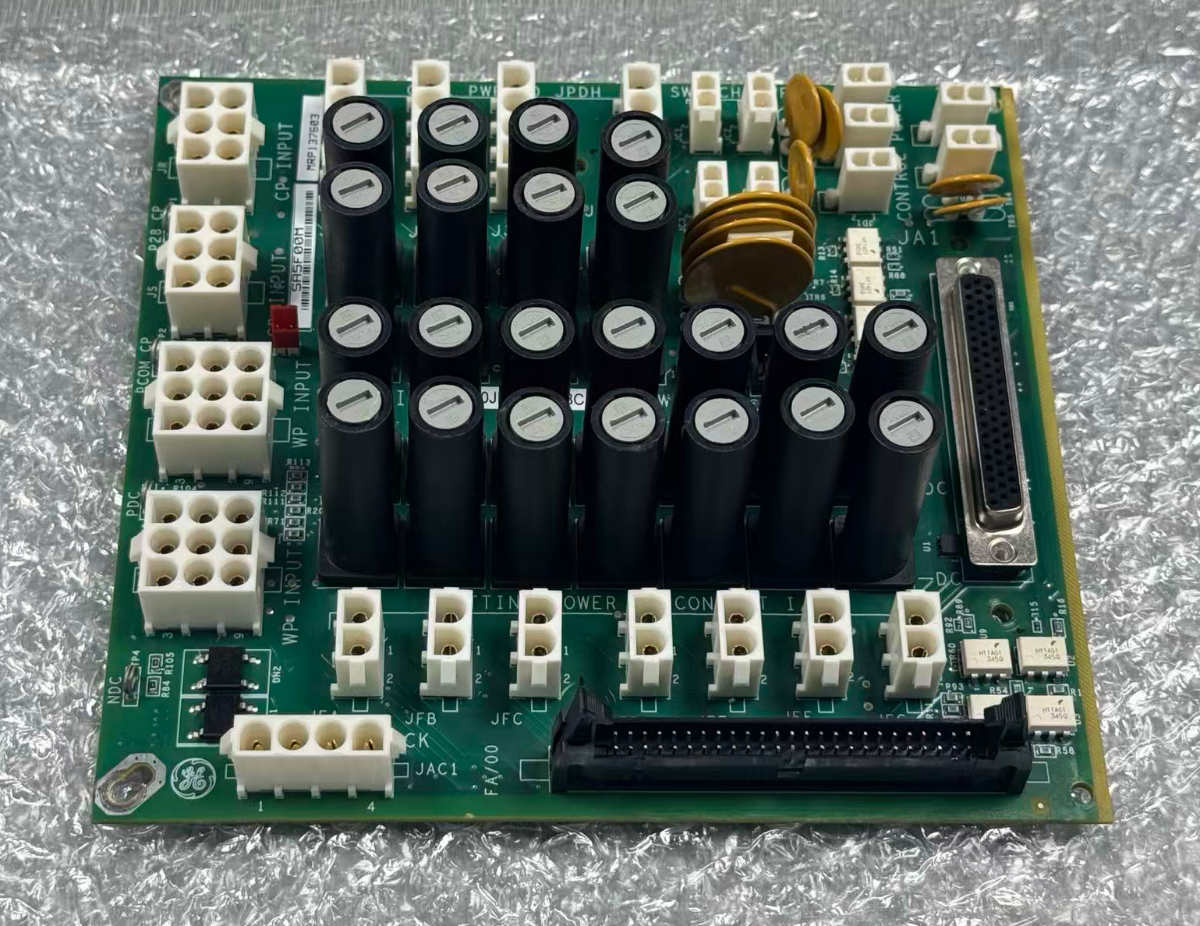

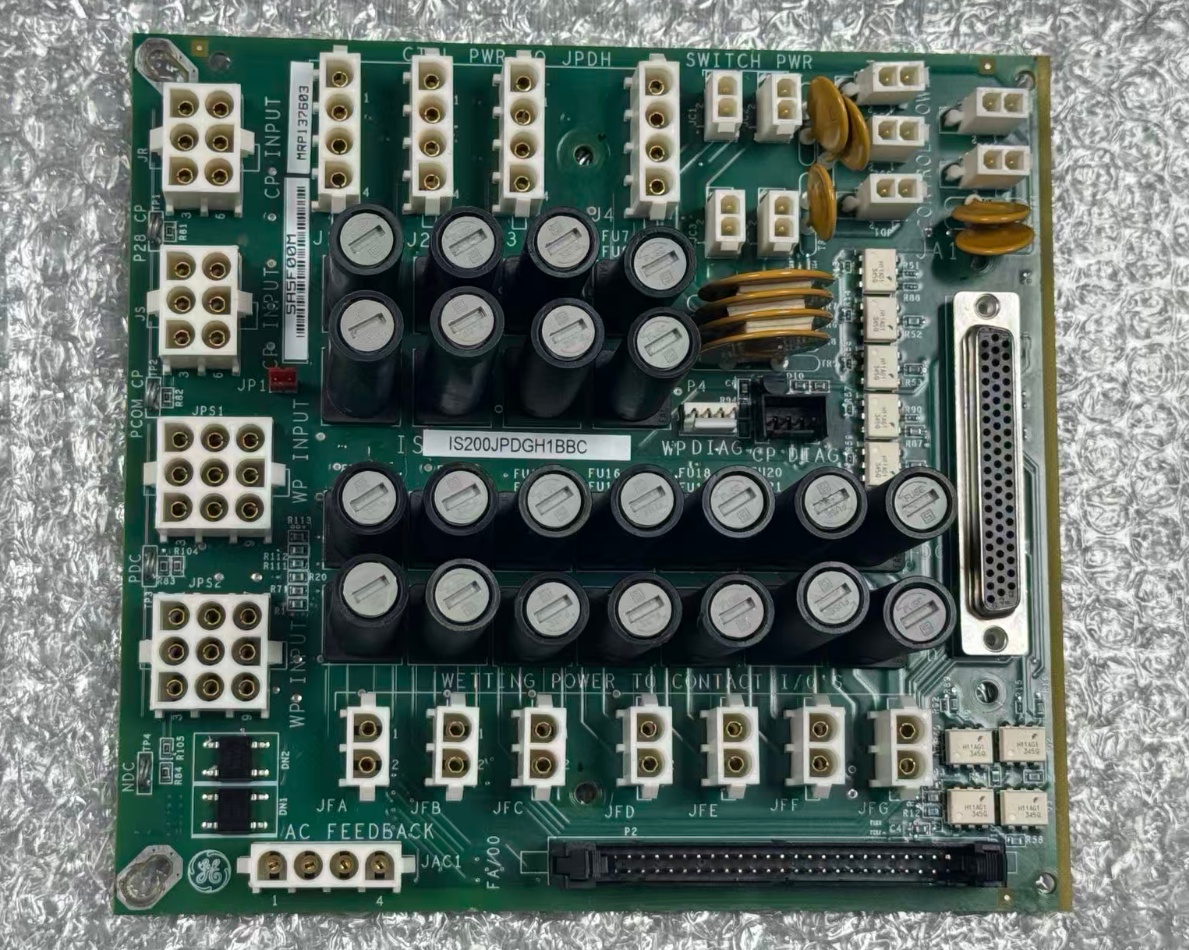

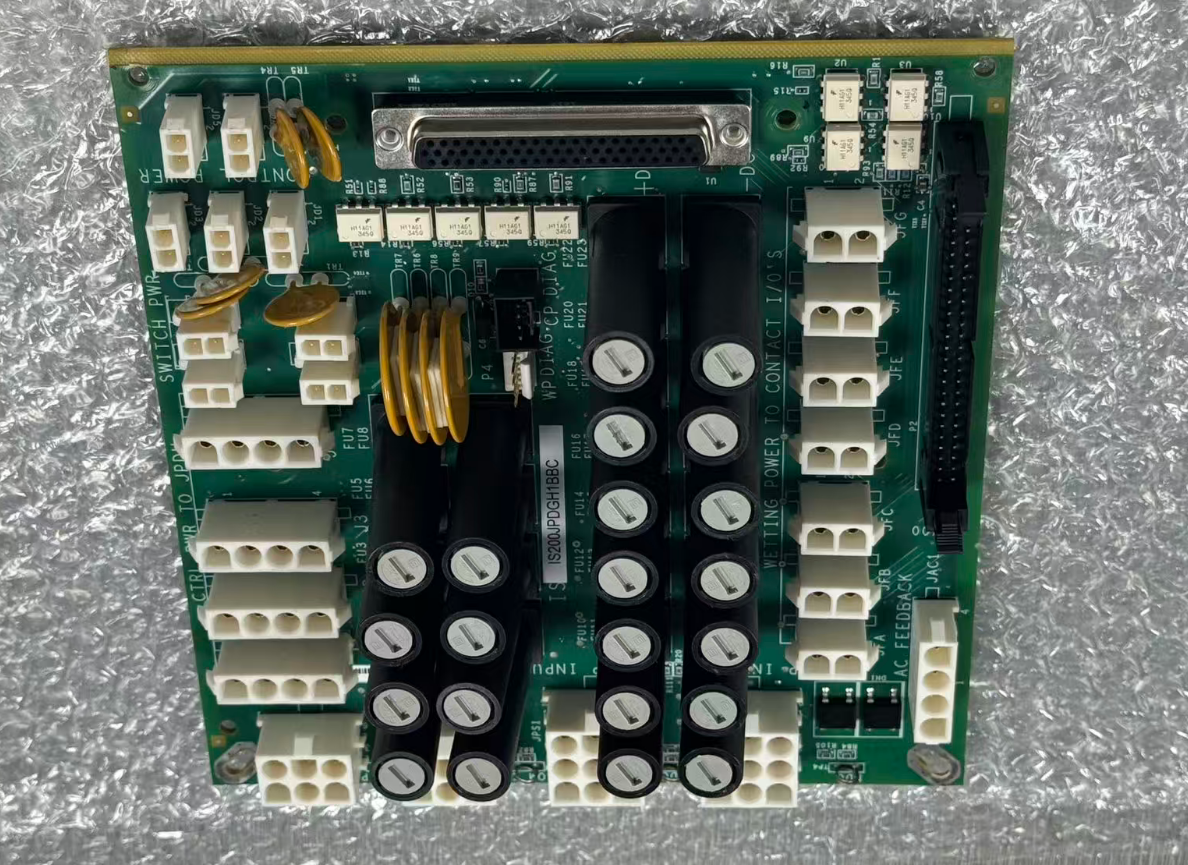

Close-up view of the IS200JPDGH1B circuit board showing conformal coating and connector layout
