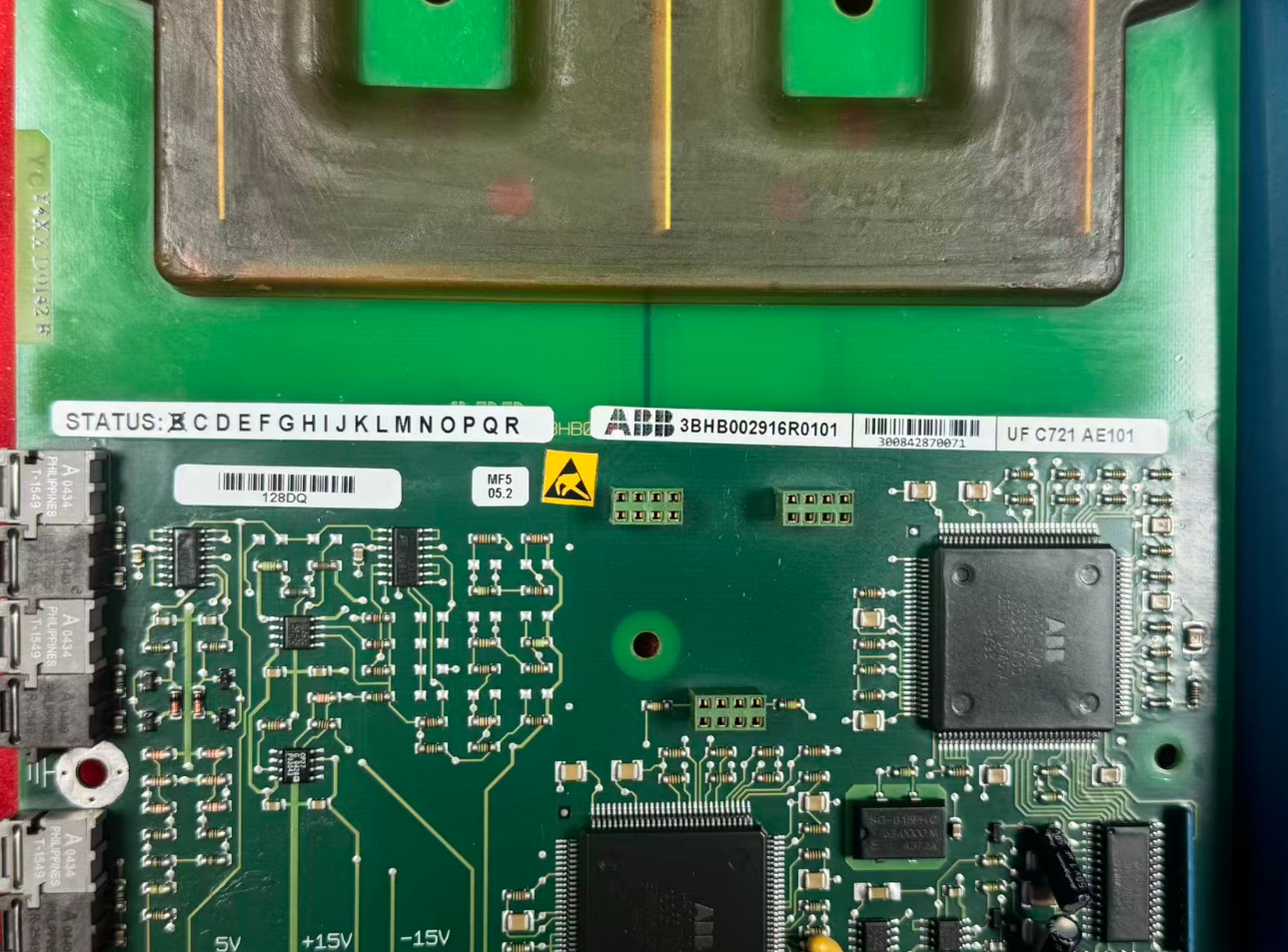

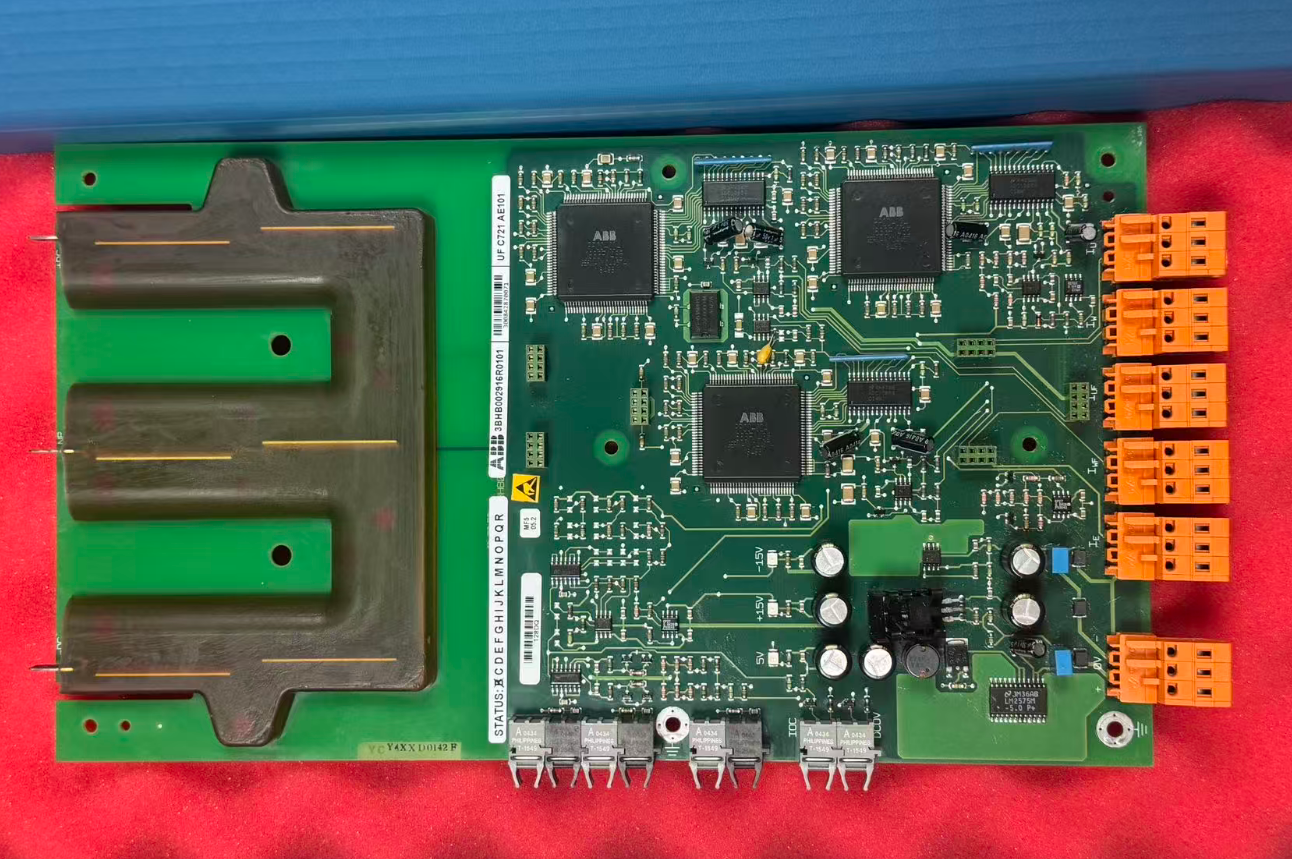

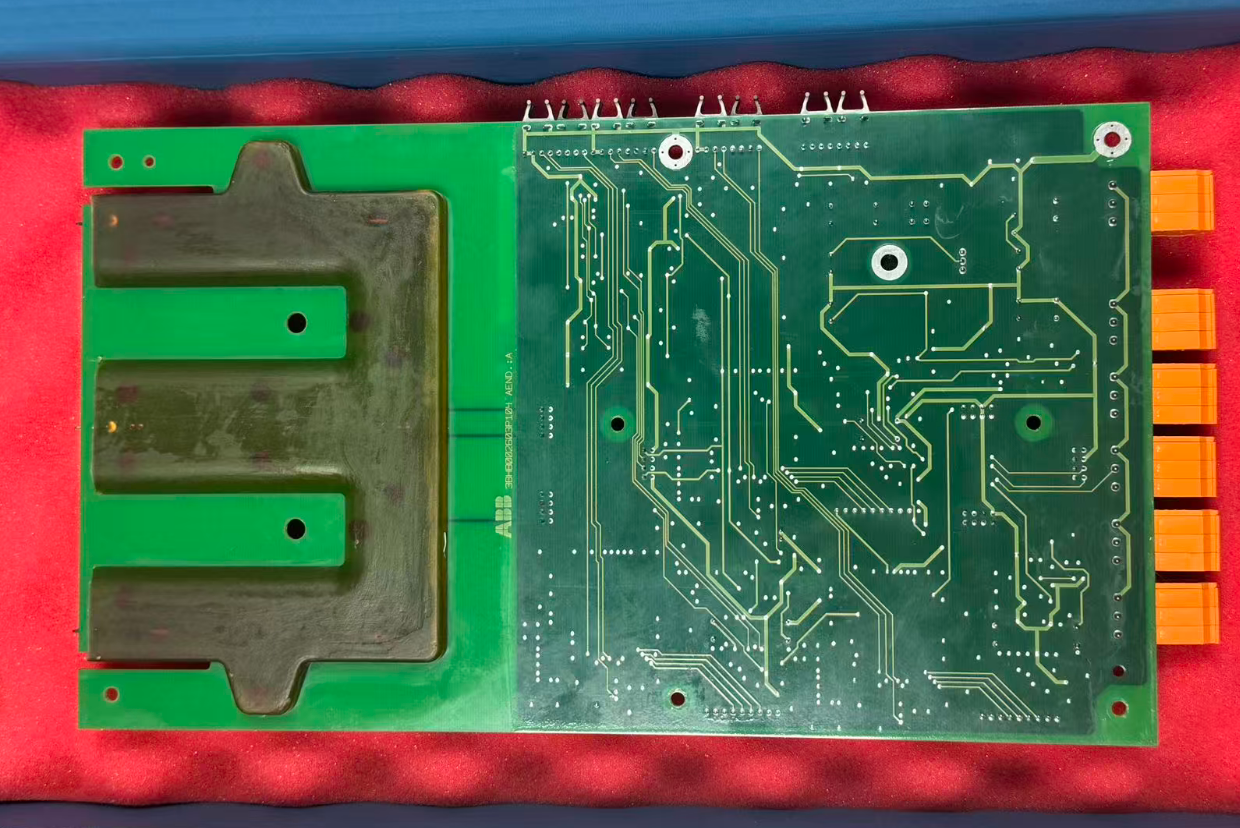

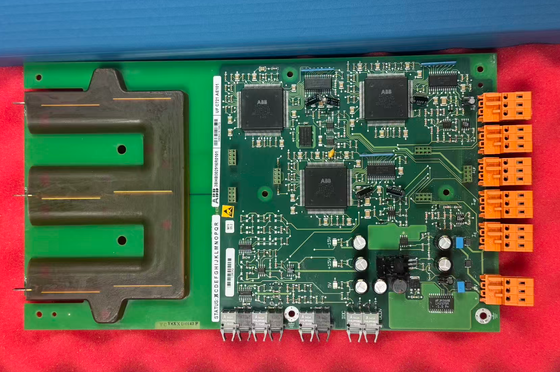

UFC721AE101 3BHB002916R0101 ABB

The UFC721AE101 3BHB002916R0101 is the main CPU module for the AC 800M Programmable Automation Controller (PAC) platform and serves as the core processing unit within the System 800xA Distributed Control System (DCS).

Nó đóng vai trò là "bộ não" của giá đỡ điều khiển, chịu trách nhiệm thực hiện các hoạt động logic tự động hóa quy trình, lập kế hoạch I / O, quản lý truyền thông và các thuật toán điều khiển tiên tiến.Nó cũng hỗ trợ 1:1 cấu hình dự phòng nóng, cung cấp một động cơ điều khiển rất đáng tin cậy cho các ngành công nghiệp liên tục.

Là mô-đun CPU chính của nền tảng, UFC721AE101 sử dụng kiến trúc RISC 32 bit đã được chứng minh,đảm bảo chu kỳ quét ở mức microsecond trong khi tránh rủi ro không xác định liên quan đến các thiết kế đa lõi phức tạp.

The dual 10/100 Mbps Ethernet ports are not only used for HMI communication and engineering station connections but also support hardware-level synchronous redundancy—when the primary and backup CPUs exchange states via a dedicated synchronization cable, thời gian chuyển đổi dưới 10 mili giây, đảm bảo các vòng lặp quan trọng không bị gián đoạn.

• Thời gian chu kỳ một nhiệm vụ có thể được kiểm soát ổn định trong khoảng từ 10 đến 50 ms, đáp ứng các yêu cầu của các quy trình nhanh như kiểm soát đốt nồi hơi và điều chỉnh mức độ nước của trống hơi.
• Hỗ trợ redundancy chờ nóng 1: 1; CPU chính và chờ chia sẻ cùng một địa chỉ IP,đảm bảo rằng khách hàng OPC không biết về việc chuyển đổi và đảm bảo tính liên tục của luồng dữ liệu SCADA.
• Tất cả các cổng liên lạc đều có cách ly điện 500 Vrms,bảo vệ hiệu quả chống lại sự can thiệp của sự khác biệt tiềm năng mặt đất gây ra bởi các động cơ tần số biến và các chu kỳ khởi động / dừng của động cơ lớn.
• Hỗ trợ các giao diện truyền thông như CI854A (PROFIBUS DP) và IMRIO02 (PROFINET), cung cấp khả năng mở rộng I / O từ xa mạnh mẽ.
• Phạm vi nhiệt độ hoạt động: 0°C đến +60°C
• Phạm vi nhiệt độ lưu trữ: -40°C đến +85°C

Trong hệ thống AC 800M, UFC721AE101 đòi hỏi một khung không cần thiết và một CPU dự phòng để đạt được hiệu suất tối đa.

Trong hệ thống tắt khẩn cấp (ESD) của một máy nghiền tại một nhà máy hóa dầu nhất định, UFC721AE101 đạt được thời gian phản ứng nhanh 0,5 ms đối với áp suất lò vượt quá giới hạn.Cùng với bộ điều khiển PPC902AE101 và mô-đun truyền thông CI845 của hệ thống AC800M, nó đã thiết lập một hệ thống kiểm soát an toàn toàn bao gồm toàn bộ quy trình, từ cảm biến đến thiết bị điều khiển.

• Các chức năng chính của UFC721AE101 là gì?
  Là mô-đun CPU cốt lõi của ABB DCS, nó chịu trách nhiệm thu thập dữ liệu, thực hiện logic và quản lý truyền thông,và phục vụ như là động cơ điều khiển chính cho nền tảng AC 800M / Hệ thống 800xA.
• UFC721AE101 có hỗ trợ cấu hình dư thừa không?
  Phải. Nó phải được ghép nối với CPU chờ UFC721BE101 để đạt được sự dư thừa chờ nóng 1: 1; khi sử dụng một mình, nó hoạt động trong chế độ độc lập.
• Phạm vi nhiệt độ hoạt động của mô-đun này là gì?
  Phạm vi nhiệt độ hoạt động là 0 °C đến +60 °C và phạm vi nhiệt độ lưu trữ là -40 °C đến +85 °C.
