DS200TCTGG1A GE Mark V

  • DS200TCTGG1A GE Mark V
  • DS200TCTGG1A GE Mark V
  • DS200TCTGG1A GE Mark V
  • DS200TCTGG1A GE Mark V
Nguồn gốc Hoa Kỳ
Hàng hiệu GE
Chứng nhận Certificate of Origin
Số mô hình DS200TCTGG1A
Tài liệu GE Mark VI.pdf
Số lượng đặt hàng tối thiểu 1 cái
Giá bán $2100
chi tiết đóng gói Bao bì hộp ban đầu
Thời gian giao hàng 5-7 ngày
Điều khoản thanh toán T/T
Khả năng cung cấp 1-99 chiếc / 3-5 ngày
Thông tin chi tiết sản phẩm
thương hiệu GE Số mô-đun DS200TCTGG1A
Danh mục MARK V Giá bán $2100
Tình trạng Còn hàng Nguồn gốc Hoa Kỳ
thời gian dẫn 3-5 ngày làm việc Warrenty 1 năm
Cân nặng 1kg
Làm nổi bật

21 Bảng chuyến đi Rơle cắm thêm

,

Bảng chuyến đi Simplex có thể thay thế nóng

,

Bảng logic tắt máy khẩn cấp TCTG
Để lại lời nhắn
Mô tả sản phẩm
DS200TCTGG1A GE Mark V
Tổng quan sản phẩm

DS200TCTGG1A là một Simplex Trip Board (viết tắt là TCTG) được lắp đặt trong Khay 4 của khung điều khiển trung tâm. Nó chịu trách nhiệm thực thi vật lý logic tắt khẩn cấp tuabin khí/hơi nước, nhận lệnh ngắt từ bộ xử lý điều khiển để điều khiển các van điện từ ngắt bên ngoài thông qua các rơ-le trên bo mạch, cắt nguồn cung cấp nhiên liệu hoặc hơi nước để đảm bảo tuabin tắt an toàn.

Về kiến trúc phần cứng, bo mạch được trang bị 21 rơ-le điện cơ cắm (đánh số K1–K21), được cố định bằng các chốt kim loại để dễ dàng thay thế nhanh chóng; Nó cũng có 3 đầu nối 50 chân (JLX, JLY, JLZ) và 2 đầu nối 12 chân (JN, JM) cho tín hiệu đầu vào và đầu ra. Bo mạch được bảo vệ bằng lớp phủ tiêu chuẩn (Normal Coating) và phù hợp với môi trường tủ điều khiển công nghiệp tiêu chuẩn.

Các tính năng chính
  • 21 rơ-le điện cơ cắm (K1-K21) với chốt kim loại để thay thế nhanh chóng
  • Tiếp điểm rơ-le định mức 120 VDC / 125 VDC
  • Hỗ trợ nhiều tín hiệu kích hoạt ngắt với cấu hình jumper phần cứng đơn giản hóa
  • Phạm vi nhiệt độ hoạt động: -30°C đến +65°C
  • Khả năng thay nóng để thay thế trực tiếp tại hiện trường
  • 3x đầu nối 50 chân (JLX, JLY, JLZ) và 2x đầu nối 12 chân (JN, JM)
  • Bảo vệ lớp phủ tiêu chuẩn cho môi trường tủ điều khiển công nghiệp
Thông số kỹ thuật sản phẩm
Tên thương hiệu General Electric
Mẫu mã DS200TCTGG1A
Danh mục Mark V
Tổng trọng lượng 2.2 lbs / 35.2 oz / 1kg
Kích thước đóng gói 16cm x 16cm x 12cm
Xuất xứ USA
Mã HS 8537101190
Thời gian chờ Còn hàng
Cảng vận chuyển Hạ Môn
Thanh toán T/T
Giá bán $2100
Bảo hành 12 tháng
Thời gian giao hàng 3-5 ngày làm việc
Đối tác vận chuyển DHL, UPS, TNT, FedEx và EMS
Tích hợp hệ thống

Trong chuỗi bảo vệ ngắt của hệ thống Mark V, DS200TCTGG1A hoạt động với các bo mạch bổ sung:

  • Bo mạch DS200TCQA: Cung cấp tín hiệu ngắt PTR và lệnh đồng bộ hóa
  • Bo mạch DS200TCEA: Quản lý rơ-le ngắt khẩn cấp và logic hành động khẩn cấp cấp lõi
  • Dòng DS200TBRG: Nhận tín hiệu điều khiển và giao tiếp với các rơ-le ngắt công suất cao bên ngoài
  • Bo mạch DS200PTBA: Cung cấp tín hiệu thanh cái và máy phát cho rơ-le đồng bộ hóa
So sánh mẫu mã
Tính năng DS200TCTGG1A DS200PTCTG1B
Cấu hình Đơn giản TMR Ba lần dự phòng
Rơ-le 21 rơ-le cắm 30 rơ-le cắm
Đầu nối 3x50 chân + 2x12 chân 4x34 chân + 4x12 chân
Hỗ trợ bỏ phiếu Không áp dụng (đơn giản) Hỗ trợ bỏ phiếu 2003
Ứng dụng Cấu hình tiêu chuẩn Cấu hình ngắt an toàn chuyên dụng
Nghiên cứu tình huống

Một hệ thống điều khiển tuabin khí tự nhiên ở Ả Rập Xê Út gặp sự cố bo mạch TCTG. Khách hàng đã thay thế bằng bo mạch DS200TCTGG1AFF, hoàn thành lắp đặt và khôi phục hoạt động trong vòng 30 phút, chứng tỏ khả năng thay thế cắm và chạy của bo mạch.

Câu hỏi thường gặp

Thẻ này hỗ trợ những chức năng ngắt nào?
Thẻ xử lý các tín hiệu liên quan đến ngắt bao gồm dừng khẩn cấp, ngắt quá tốc độ, phát hiện lửa và áp suất dầu bôi trơn thấp, được thực thi thông qua các mạch rơ-le ngắt trên bo mạch.

Phạm vi nhiệt độ hoạt động là bao nhiêu?
Phạm vi nhiệt độ hoạt động là -30°C đến +65°C, phù hợp với môi trường tủ điều khiển công nghiệp tiêu chuẩn.

Thời hạn bảo hành là bao lâu?
Thời hạn bảo hành tiêu chuẩn cho các sản phẩm gốc là 12 tháng.

Hình ảnh sản phẩm

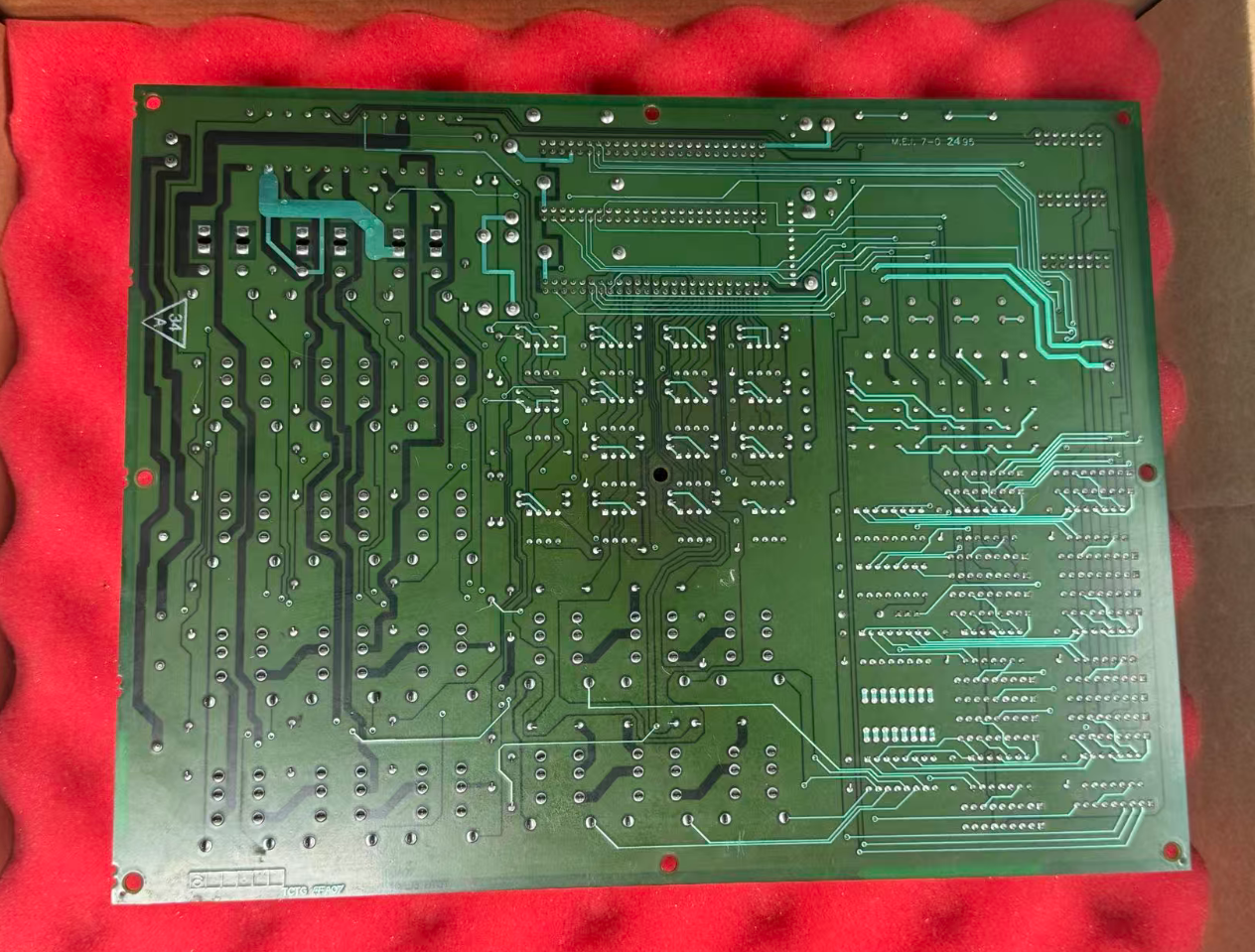

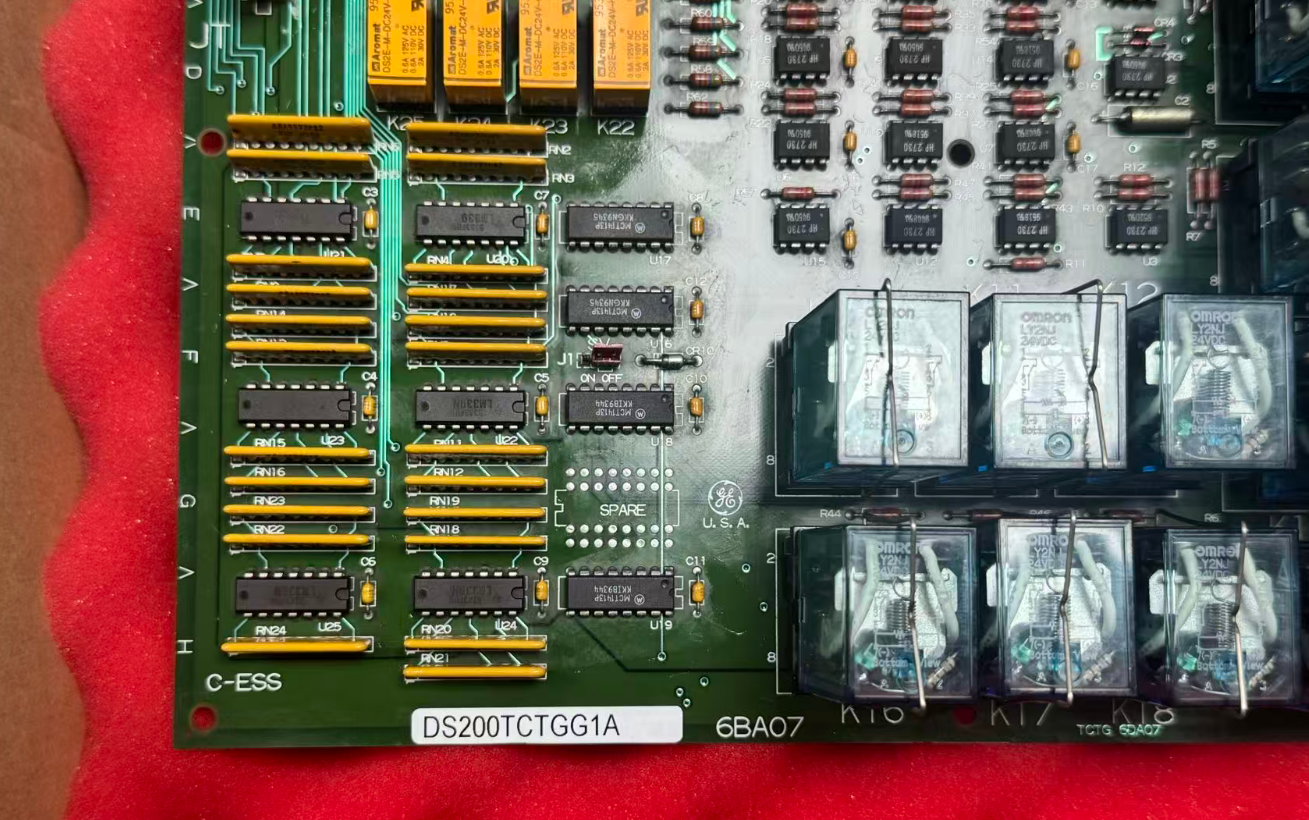

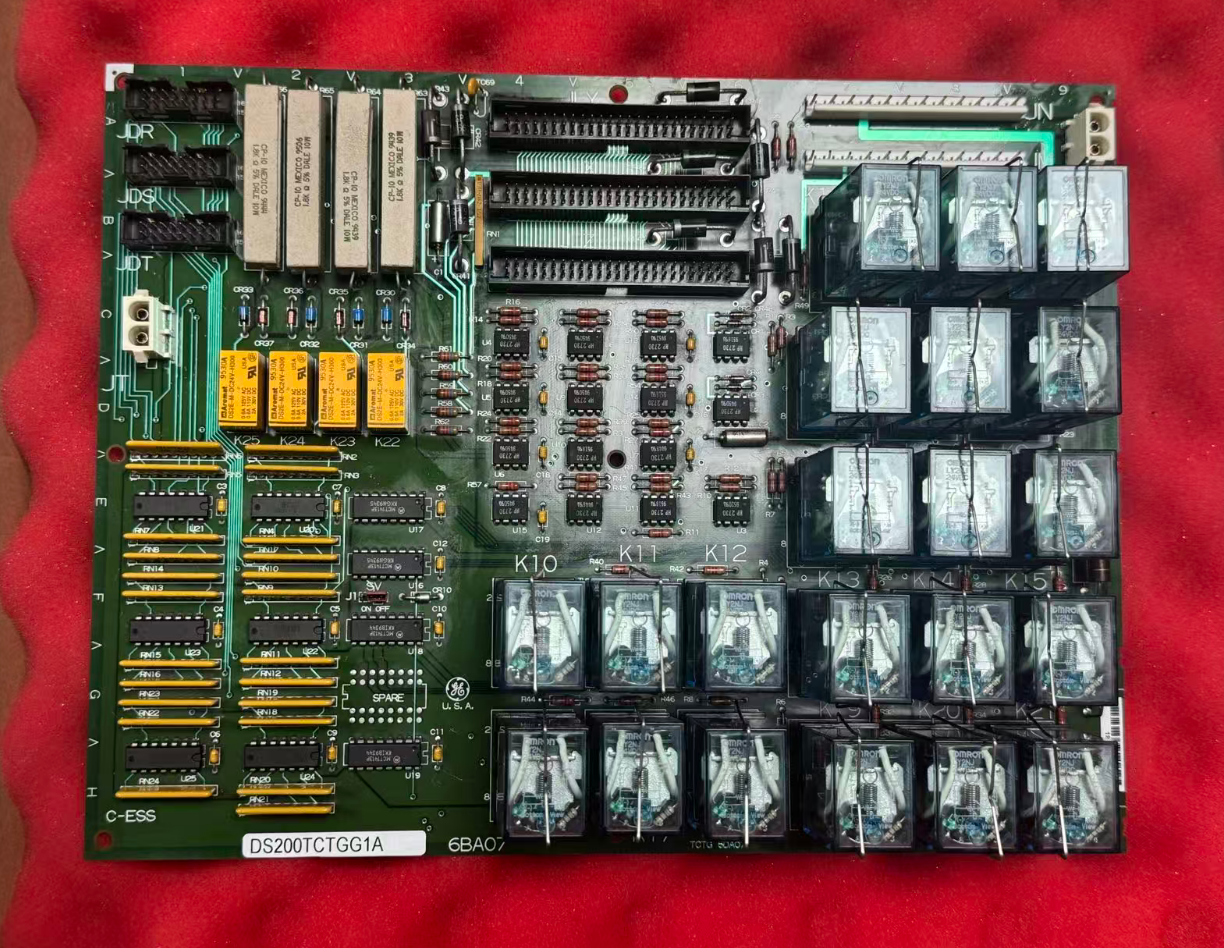

DS200TCTGG1A GE Mark V Trip Board Front View DS200TCTGG1A GE Mark V Trip Board Side View
