DS200TCEBG1B GE Mark V Bảng mở rộng đầu cuối bảo vệ

DS200TCEBG1B là một Bo mạch mở rộng đầu cuối bảo vệ thuộc dòng DS200, chủ yếu được triển khai trong khu vực lõi bảo vệ P1 của hệ thống Mark V. Bo mạch này đóng vai trò là trung tâm giao tiếp và xử lý tín hiệu trong hệ thống.

Nó chịu trách nhiệm mở rộng và xử lý các tín hiệu PT (biến điện áp) và CT (biến dòng) từ máy phát, điện áp thanh cái và dòng điện đường dây, đồng thời truyền các tín hiệu đã xử lý đến bo mạch TCCB để sử dụng. Đồng thời, nó hoạt động cùng với bo mạch bảo vệ quá tốc độ TCEA, mô-đun ngắt TC2000 và các khối đầu cuối để tạo thành một chuỗi bảo vệ hoàn chỉnh.

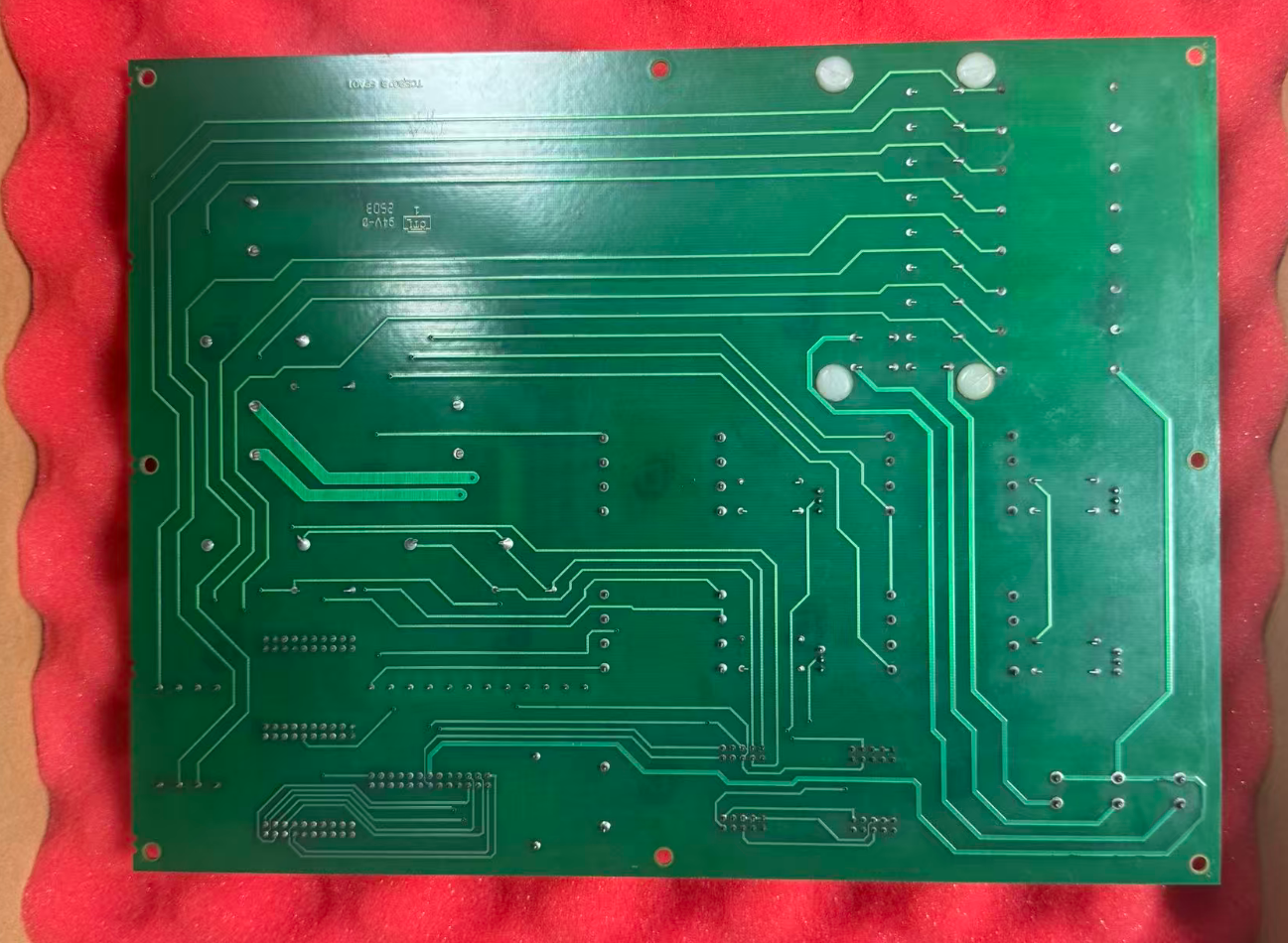

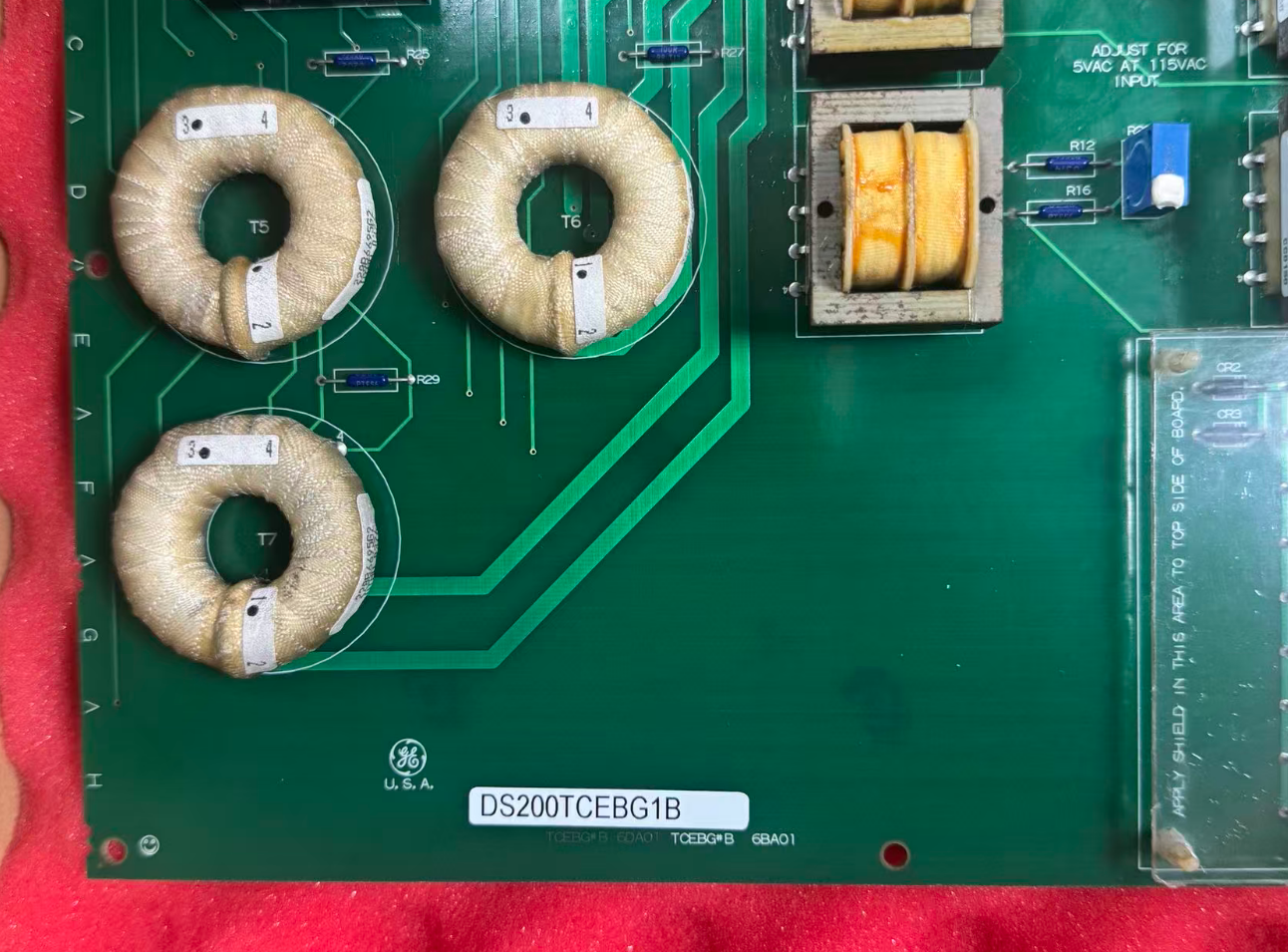

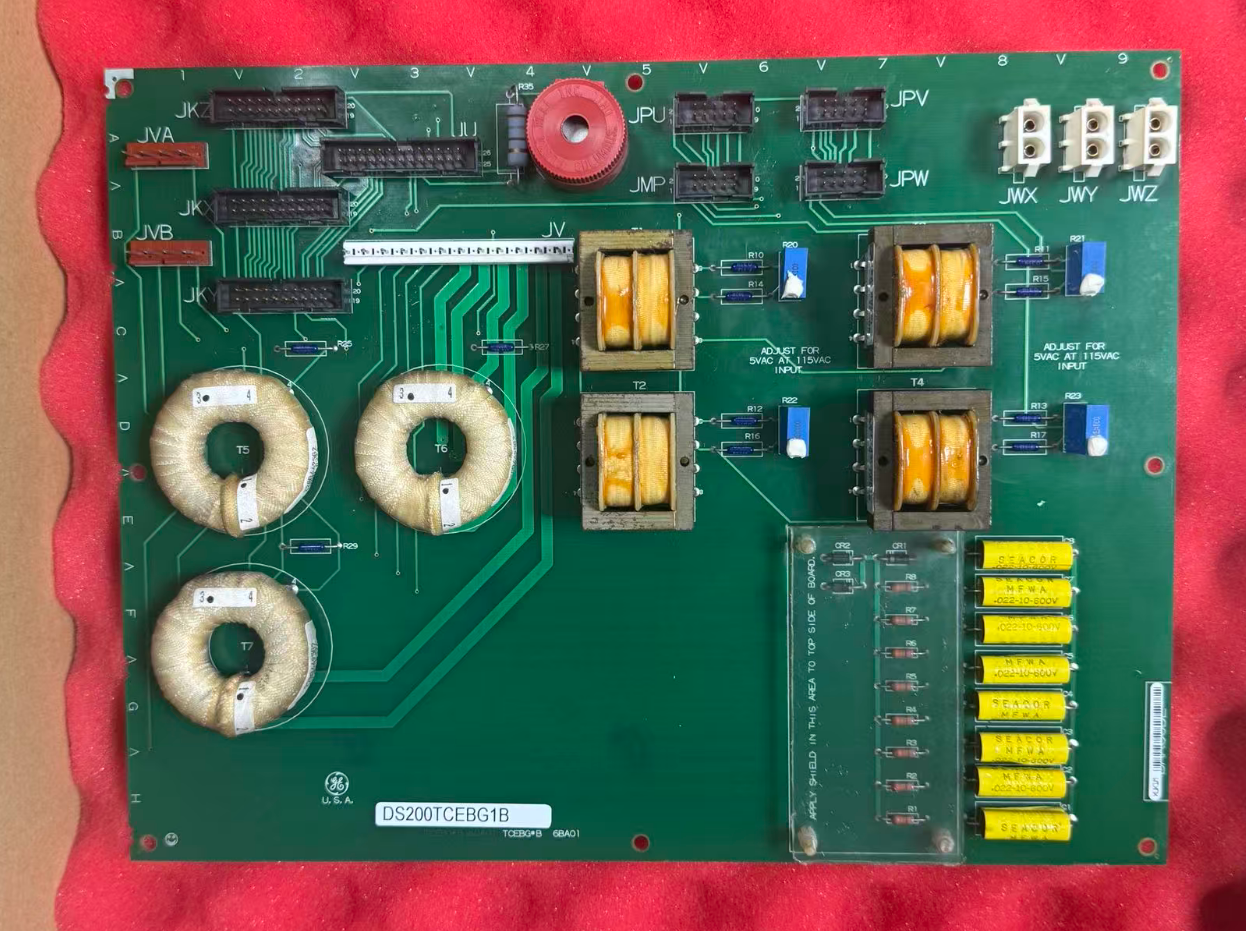

Về ngoại hình và bố cục phần cứng, bo mạch này được trang bị 3 đầu nối bay (cho nguồn điện và bus hệ thống), 4 biến áp tín hiệu (đóng vai trò kênh cách ly), 1 đầu nối 26 chân (chủ yếu dùng để nhận tín hiệu lõi), 4 đầu nối 10 chân và 3 đầu nối 20 chân (để kết nối các đầu cuối I/O).

• Khả năng cách ly tín hiệu và mở rộng bảo vệ: Bốn biến áp tín hiệu trên bo mạch cung cấp cách ly điện, triệt tiêu quá áp tạm thời từ trường và cung cấp tín hiệu sạch cho bộ điều khiển chính.
• Nhiều chức năng bảo vệ: Tích hợp cách ly tín hiệu, chuyển đổi mức, mở rộng mạch bảo vệ và các đầu cuối đấu dây cứng hoạt động cùng với hệ thống Mark V để thực hiện chức năng bảo vệ quá tốc độ và logic ngắt.
• Khả năng chẩn đoán trên bo mạch hạn chế: Khả năng tự chẩn đoán bị hạn chế; tuy nhiên, báo cáo cảnh báo, lỗi và ngắt có thể được tạo bằng công cụ chẩn đoán ổ đĩa và tải lên qua cổng nối tiếp để phân tích.
• Khả năng tương thích sâu với hệ thống Mark V: Khớp tín hiệu được tùy chỉnh cho hệ thống bảo vệ P1 của Mark V, với định hình xung và chuyển đổi mức được tối ưu hóa, đảm bảo khả năng tương thích với toàn bộ các mô-đun TCEA/TC2000.

• Thẻ phải được lắp đặt trong Khe 1 của giá đỡ mở rộng.
• Hỗ trợ xếp chồng lên đến 7 giá đỡ mở rộng, với chiều dài cáp tối đa 50 feet (15 mét).
• Không yêu cầu cấu hình công tắc DIP; cấu hình hoàn toàn dựa trên phần mềm. Sau khi thay thế, hãy đảm bảo xác minh cấu hình topo giá đỡ trong phần mềm lập trình.
• Hỗ trợ chức năng "Giữ trạng thái cuối cùng", chức năng này khóa trạng thái của mô-đun đầu ra khi giao tiếp với CPU bị gián đoạn, ngăn chặn chuyển động không mong muốn của bộ truyền động.

Hệ thống Mark V của một tuabin khí 9E tại một nhà máy điện nhất định sử dụng DS200TCEBG1B trong khu vực lõi bảo vệ P1 để cách ly và mở rộng tín hiệu PT/CT. Hoạt động cùng với bo mạch quá tốc độ TCEA và mô-đun ngắt TC2000, nó đảm bảo hoạt động bảo vệ đáng tin cậy trong các giai đoạn đánh lửa, khởi động nóng, tăng tốc và kết nối lưới, do đó giảm thiểu các lần ngắt sai.
