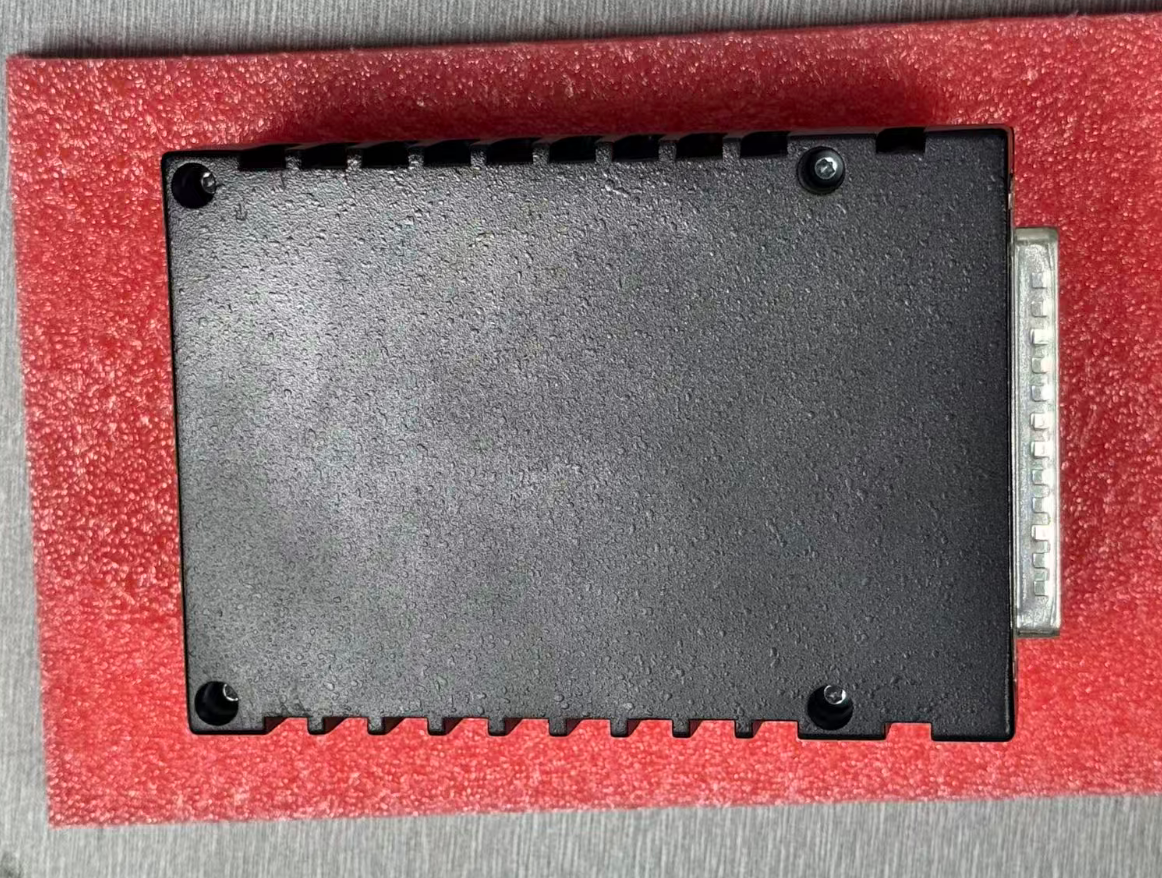

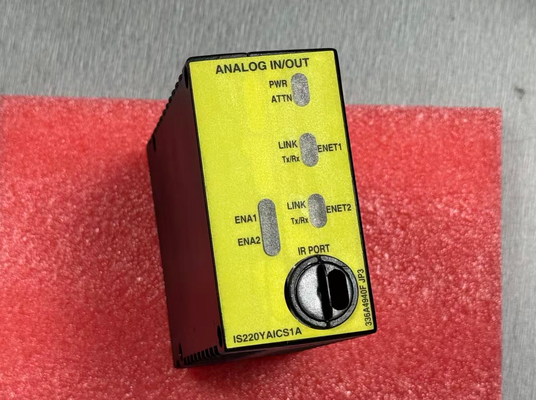

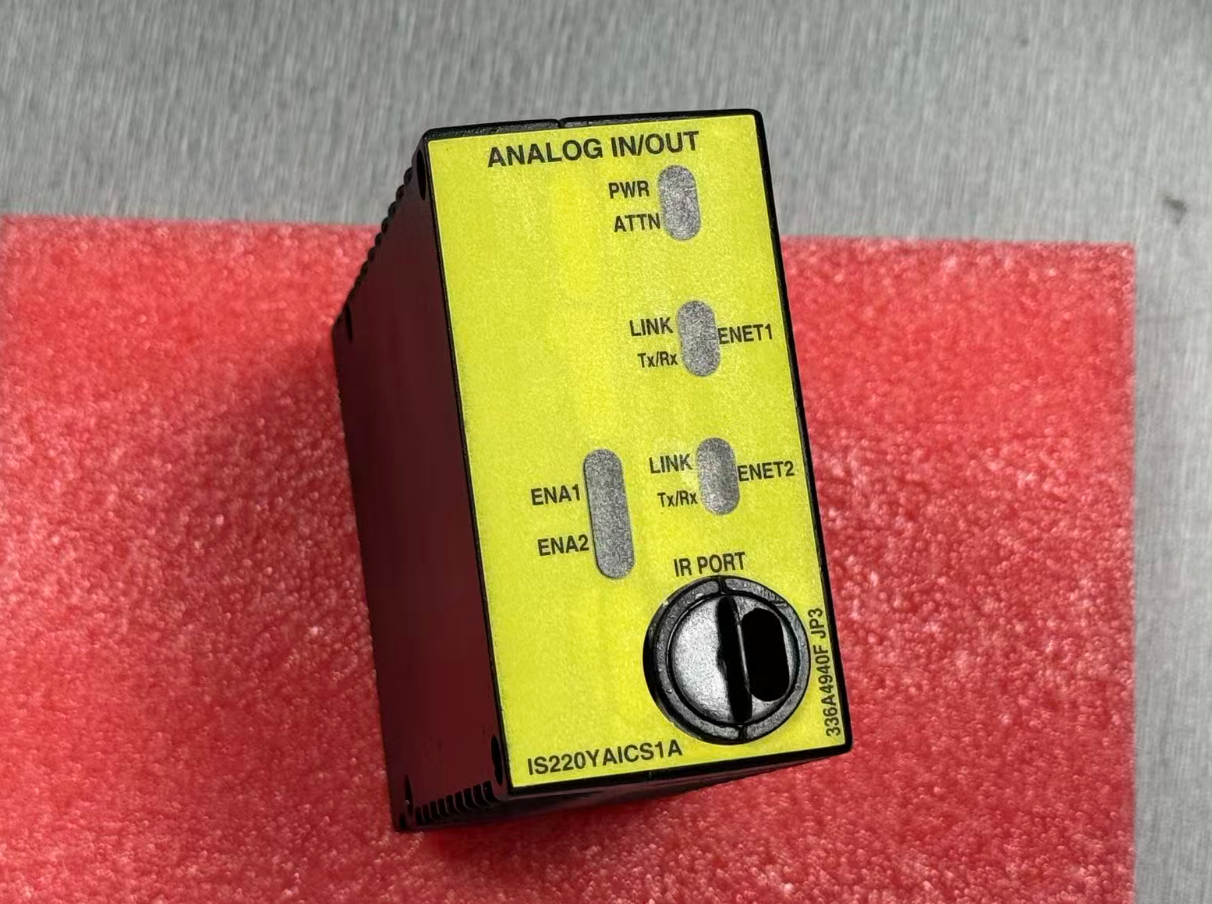

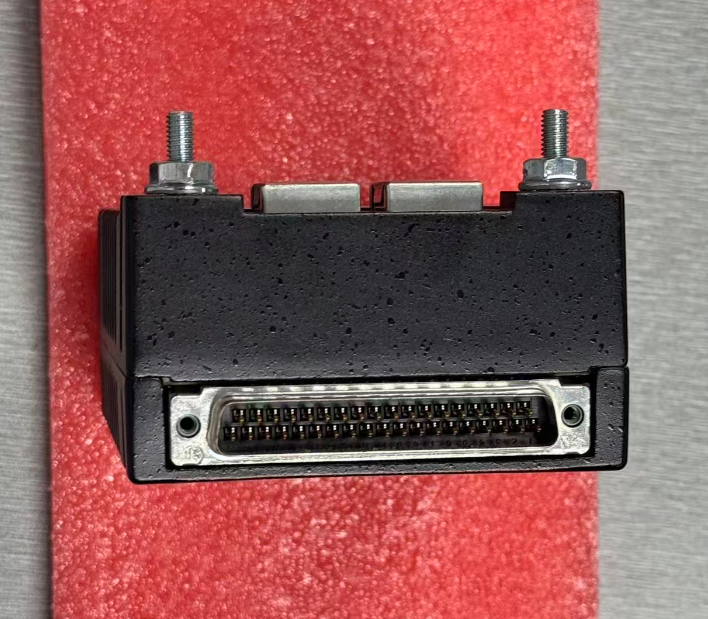

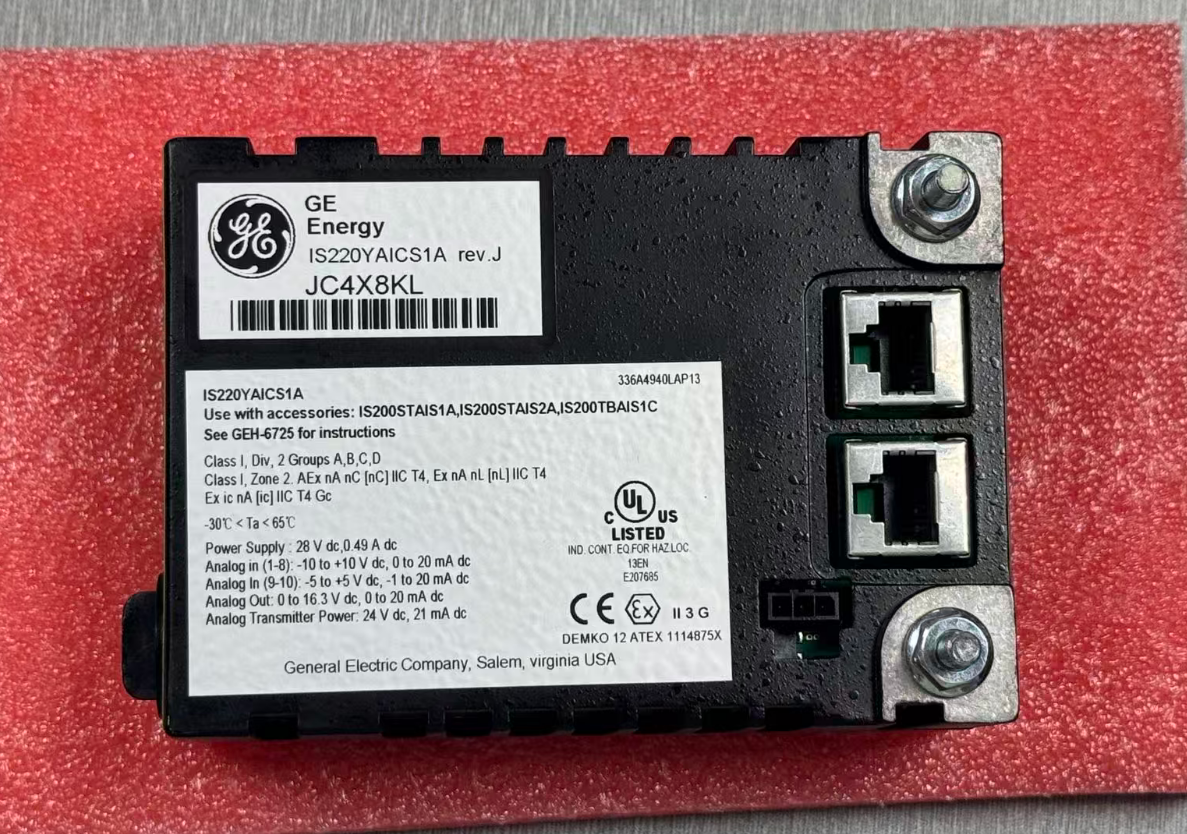

IS220YAICS1A GE Mark VIe

IS220YAICS1A đóng vai trò là giao diện điện giữa mạng Ethernet I/O và bảng đầu cuối tương tự,thực hiện chuyển đổi hai chiều của tín hiệu từ các cảm biến trường và lệnh hệ thống điều khiển. Được thiết kế đặc biệt cho các ứng dụng tự động hóa công nghiệp đòi hỏi xử lý tín hiệu tương tự toàn vẹn cao và chứng nhận SIL (Safety Integrity Level),nó được sử dụng rộng rãi trong các lĩnh vực quan trọng về an toàn như tuabin khí, tuabin hơi nước, dầu khí và công nghiệp chế biến.

Mô-đun này được lắp đặt trên một bảng đầu cuối tương thích (như loạt TBAIH1C hoặc STAI). Nó số hóa tín hiệu tương tự từ các máy phát trường và truyền chúng đến bộ điều khiển,trong khi đồng thời chuyển đổi các lệnh điều khiển kỹ thuật số thành dòng đầu ra tương tự để điều khiển các thiết bị điều khiển trường.

Các mô-đun sử dụng một kiến trúc hai lõi bao gồm một bảng xử lý mục đích chung và một bảng thu thập chuyên dụng.Các tín hiệu đầu vào đầu tiên đi qua một bộ lọc đi qua thấp thụ động với tần số cắt giảm 75.15 Hz để giảm tiếng ồn, và sau đó được số hóa với độ chính xác cao thông qua bộ chuyển đổi analog-digital 16 bit (ADC) kết hợp với bộ đa phân tích analog và mạch lựa chọn tăng / mở rộng nhiều giai đoạn.

• Chứng chỉ an toàn SIL 3: Trải qua đánh giá IEC 61508 của exida, đạt được SIL 3 trong cấu hình HFT = 1 (triple redundancy).
• Xử lý tín hiệu chính xác cao: Được trang bị một bộ chuyển đổi đầu vào ADC 16 bit và một bộ chuyển đổi đầu ra 14 bit, với độ chính xác đầu vào là ± 0,1% của quy mô đầy đủ.
• Cấu hình đa kênh linh hoạt: Hỗ trợ 10 đầu vào tương tự (± 5 V, ± 10 V, 4-20 mA) và 2 đầu ra tương tự (0-20 mA);8 đầu vào đầu tiên có thể được cấu hình linh hoạt cho các chế độ đầu vào điện áp ± 5 V hoặc ± 10 V.
• Hỗ trợ kiến trúc dư thừa: Hỗ trợ các cấu hình đơn giản và TMR gấp ba lần với chuyển đổi tự động trong trường hợp thất bại.
• Khả năng trao đổi nóng: Hỗ trợ trao đổi nóng trong khi hệ thống được bật; thay thế mô-đun không yêu cầu tắt nguồn điện của hệ thống.
• Phạm vi nhiệt độ hoạt động: -40 °C đến +70 °C.
• Điện áp cô lập tín hiệu: ≥2500 V AC.
• Kháng sóng: ± 2 kV, phù hợp với môi trường công nghiệp cực đoan.

Đối với các dự án hệ thống kiểm soát an toàn Mark VIeS mới, chúng tôi khuyến cáo cấu hình sau:

Cấu hình này đã được xác nhận trong nhiều dự án nhà máy điện chu kỳ kết hợp tua-bin khí quy mô lớn, với độ tin cậy và an toàn của hệ thống đáp ứng các yêu cầu thiết kế.
