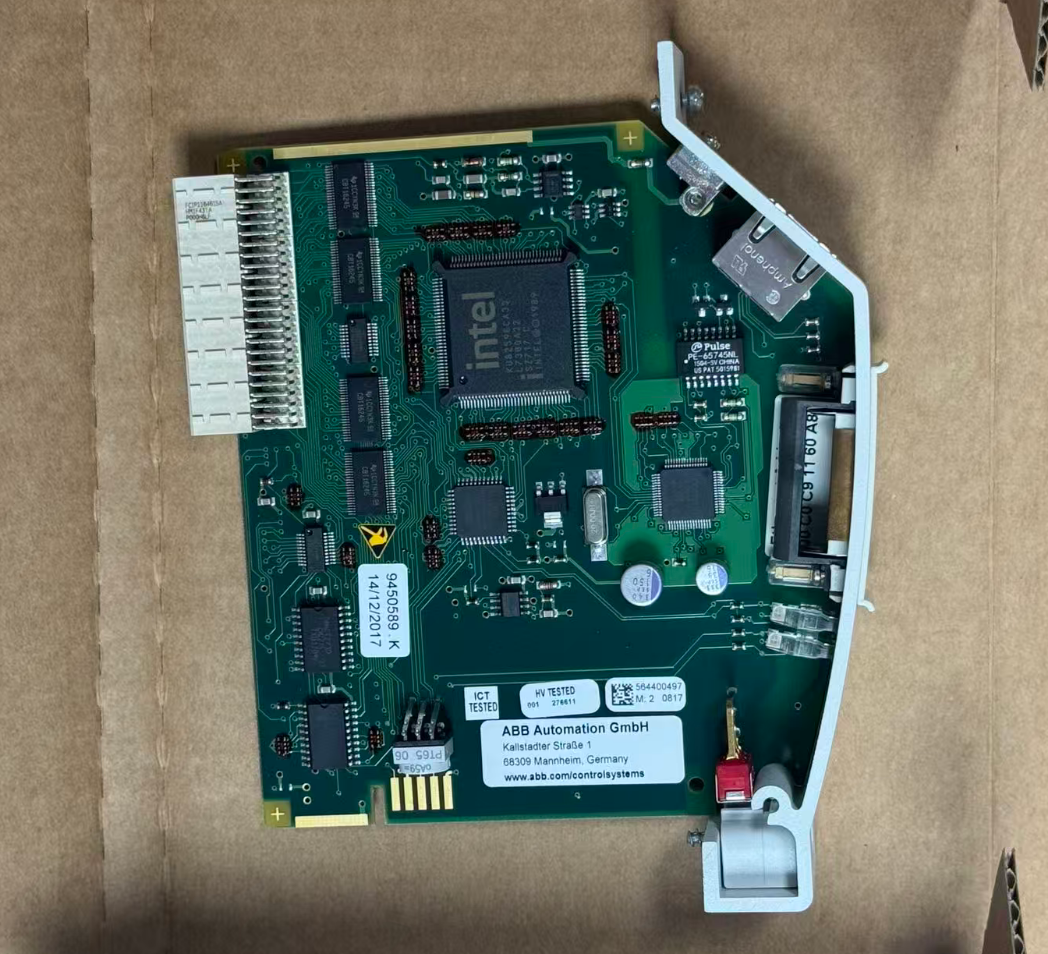

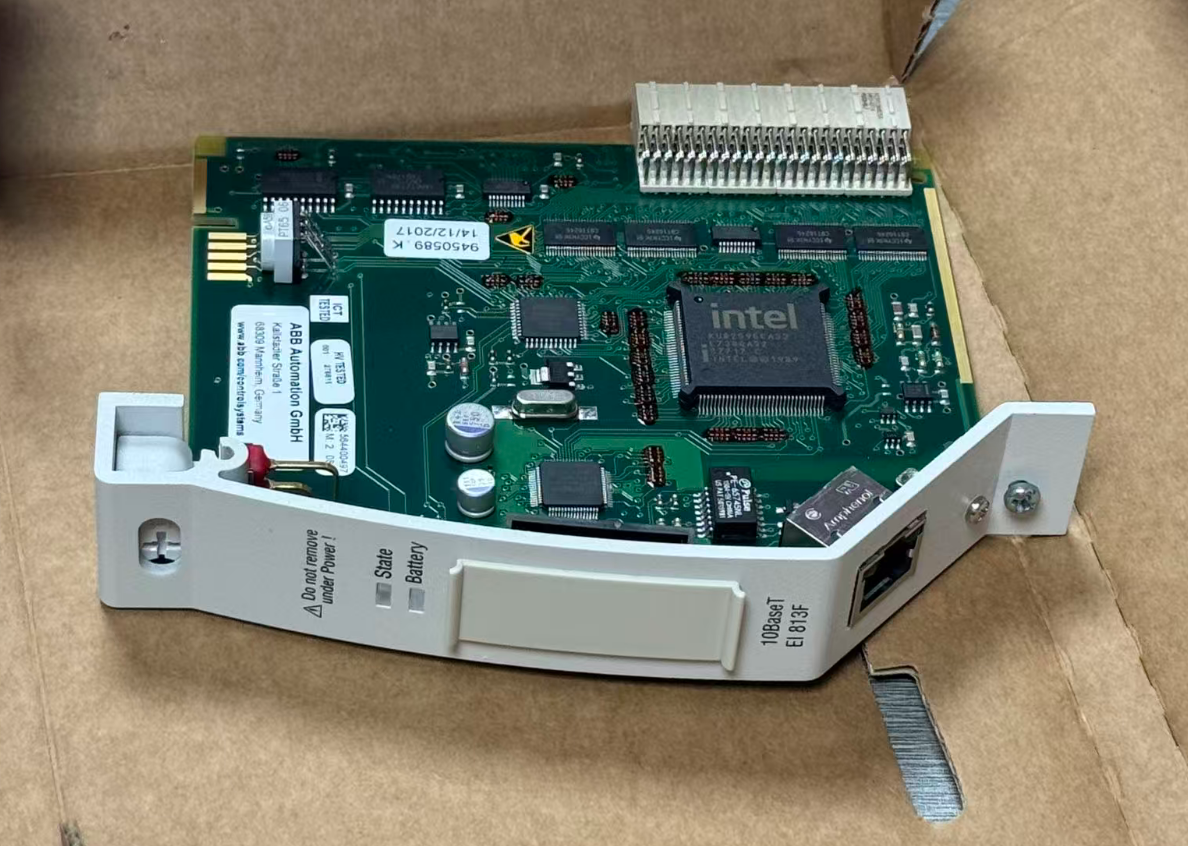

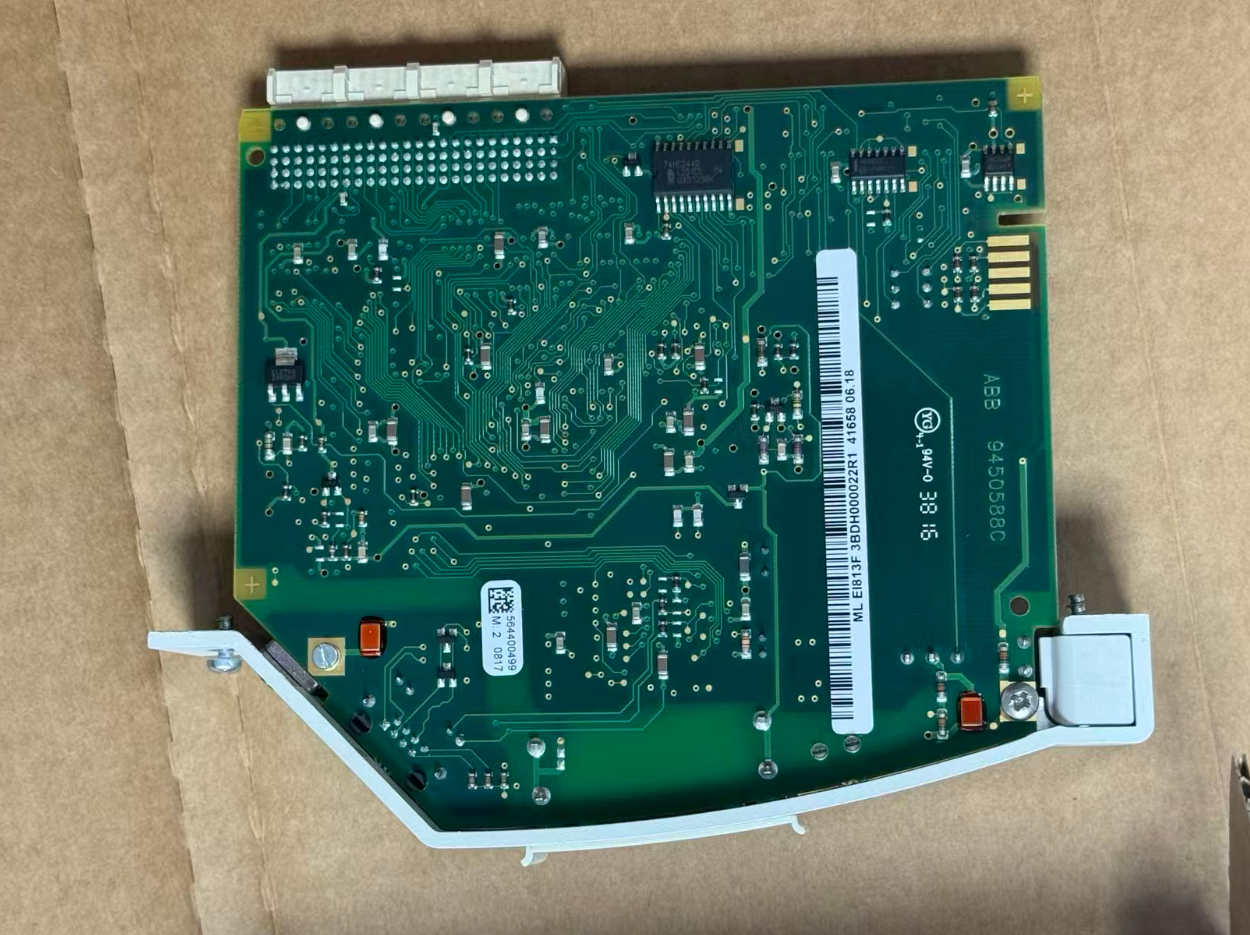

EI813F 3BDH000022R1 ABB

EI813F là một mô-đun Ethernet được thiết kế đặc biệt cho bộ điều khiển ABB Freelance AC 800F. Nó thiết lập một liên kết truyền thông mạng giữa bộ điều khiển và các trạm vận hành, trạm kỹ sư hoặc các thiết bị của bên thứ ba. Nó được cắm vào khe cắm của khung AC 800F và giao tiếp với mô-đun xử lý PM 802F hoặc PM 803F thông qua bus backplane.

Chức năng cốt lõi của mô-đun là tạo điều kiện trao đổi dữ liệu giữa bộ điều khiển và bus hệ thống. Bộ điều khiển LAN nội bộ xử lý trước dữ liệu để truyền và nhận theo tiêu chuẩn Ethernet và đồng bộ hóa với bộ xử lý chính thông qua tín hiệu điều khiển DMA và tín hiệu ngắt, do đó giảm đáng kể khối lượng công việc của bộ xử lý chính.

• Tiêu chuẩn mạng: 10BaseT (IEEE 802.3)
• Tốc độ dữ liệu: 10 Mbit/s
• Giao diện: RJ45 (chống nhiễu)
• Phương tiện kết nối: Cáp xoắn đôi
• CPU tương thích: PM 802F / PM 803F
• Yêu cầu phần mềm: Freelance V7.1 SP2a trở lên
• Nguồn cấp: 24 V DC từ backplane của khung
• Nhiệt độ hoạt động: -20°C đến +60°C

Trong một dự án nâng cấp nhà máy, cần tích hợp dữ liệu giữa hệ thống điều khiển Freelance AC 800F hiện có và hệ thống PCS 7 mới triển khai (AS 417-4). Giải pháp sử dụng mô-đun EI813F để kết nối bộ điều khiển AC 800F với Ethernet công nghiệp và cho phép trao đổi dữ liệu giữa hai hệ thống bằng cách cấu hình kết nối UDP.

Ở phía Freelance, mô-đun truyền thông EI813F và các khối chức năng truyền/nhận đã được cấu hình, trong khi ở phía PCS 7, các khối chức năng FC50 "AG_LSEND" và FC60 "AG_LRCV" đã được gọi. Giải pháp này cho phép khả năng tương tác dữ liệu giữa các hệ thống điều khiển khác nhà cung cấp trong khi vẫn giữ nguyên cơ sở hạ tầng thiết bị hiện có, do đó tiết kiệm cả chi phí và thời gian liên quan đến việc thay thế toàn bộ hệ thống.

• EI813F có cần nguồn cấp riêng không?
  Không. Mô-đun được cấp nguồn từ backplane của khung AC 800F (24 V DC) và không yêu cầu nguồn cấp bên ngoài.
• Mô-đun hỗ trợ những giao thức truyền thông nào?
  Nó hỗ trợ TCP/IP, UDP và Modbus/TCP. Một số tài liệu đề cập đến hỗ trợ Profinet, nhưng điều này cần được xác nhận dựa trên phiên bản firmware thực tế và cấu hình hệ thống.
• Mô-đun có pin riêng không?
  Không. EI813F không chứa pin. Chức năng sao lưu pin bộ nhớ chính được hỗ trợ bởi pin ở phía PM 802F/PM 803F; bạn nên kiểm tra định kỳ trạng thái của đèn LED BATT trên mô-đun PM.
