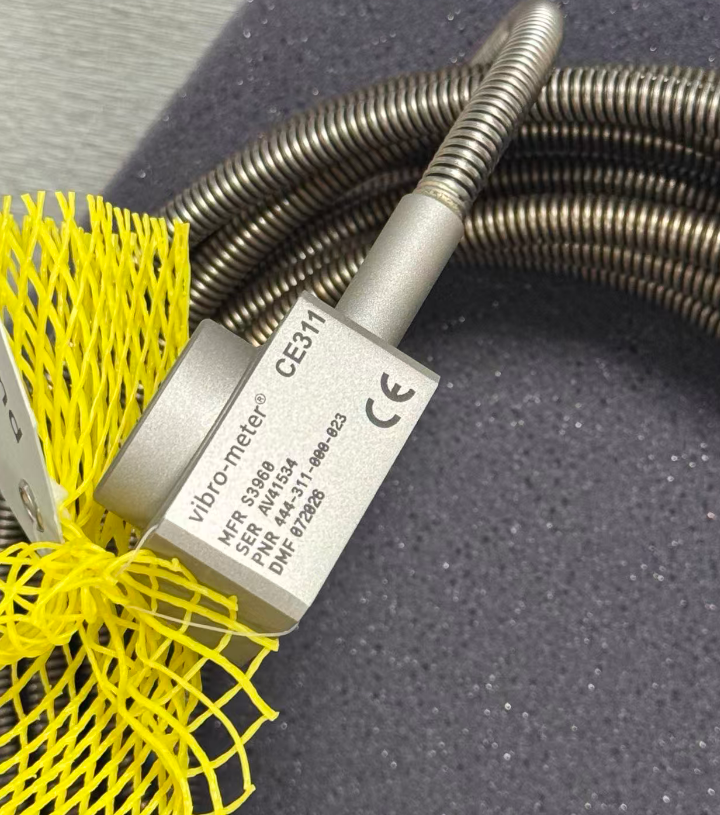

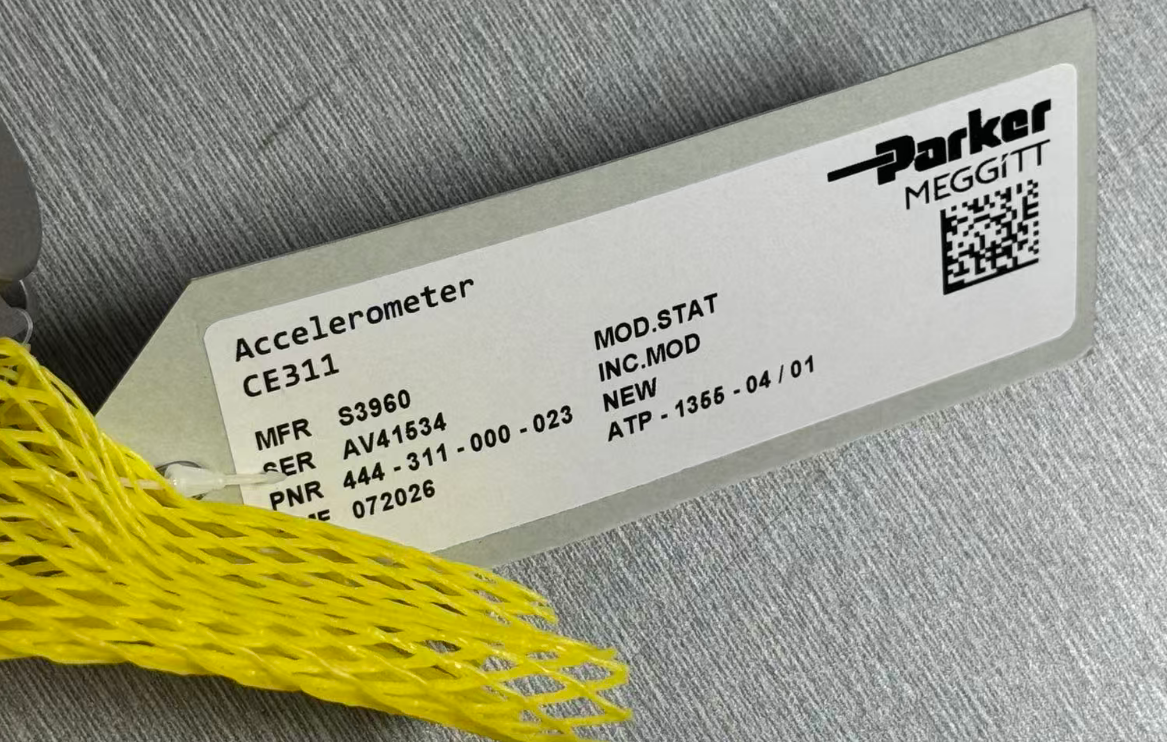

CE311 444-311-000-023

CE311 444-311-000-023 là một cảm biến gia tốc áp điện phiên bản Tiêu chuẩn với cáp tích hợp dài 6 mét. Nó được thiết kế đặc biệt để giám sát và bảo vệ rung động cơ học trong môi trường công nghiệp khắc nghiệt. Nó có bộ chuyển đổi điện tích sang dòng điện tích hợp và xuất tín hiệu điều biến dòng điện, cho phép truyền tín hiệu đường dài trực tiếp mà không cần bộ khuếch đại điện tích bên ngoài.

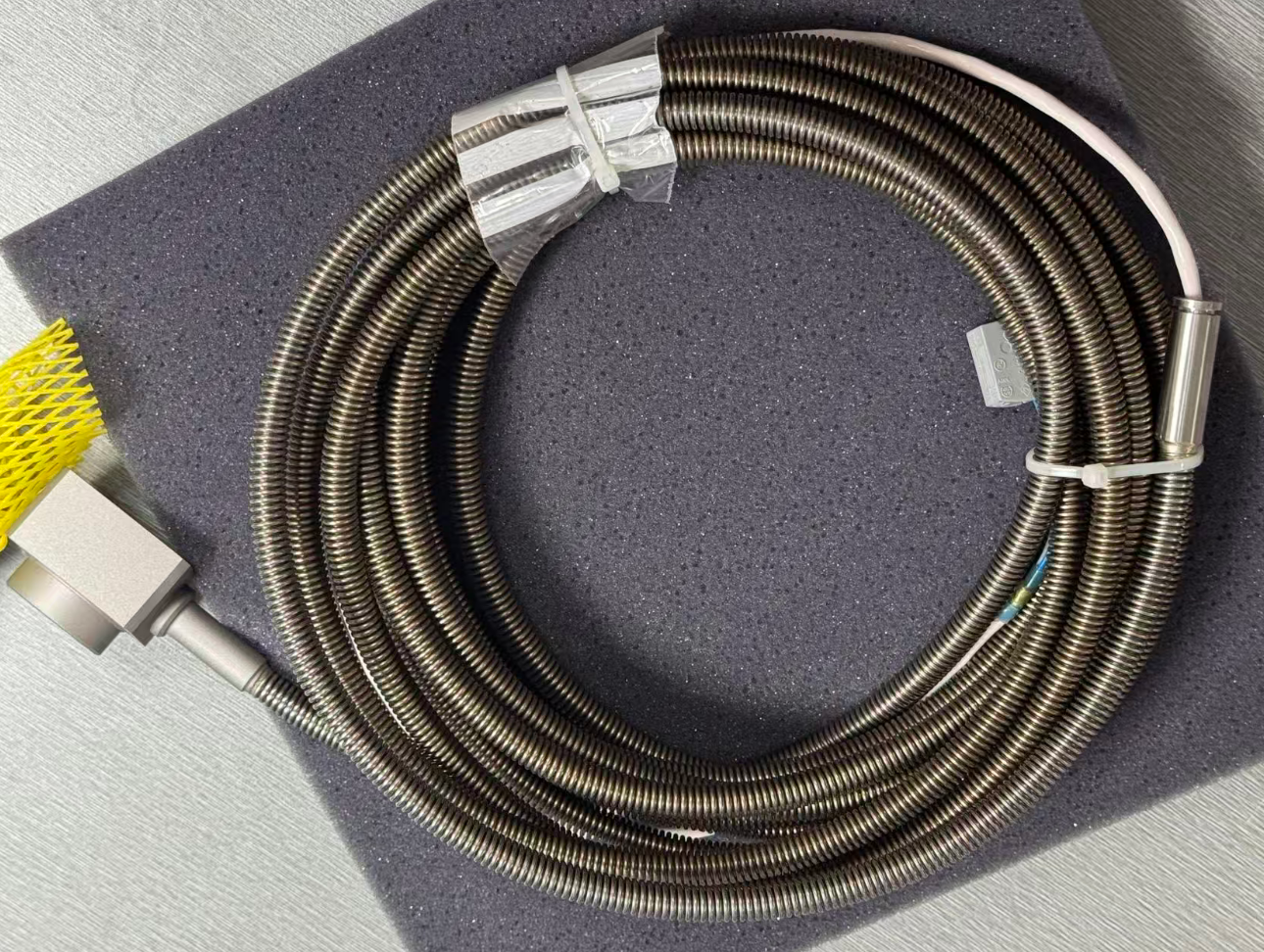

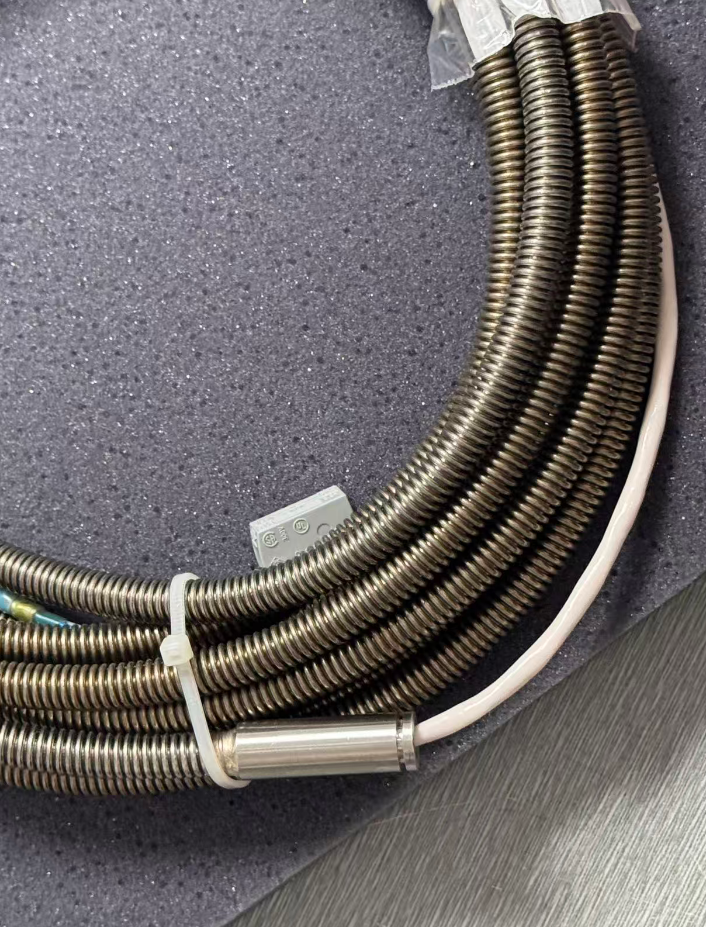

CE311 sử dụng phần tử đo chế độ cắt đối xứng làm từ vật liệu đa tinh thể. Bộ phận điện tử tích hợp của cảm biến xử lý tín hiệu và chuyển đổi điện tích sang dòng điện, xuất ra tín hiệu điều biến dòng điện phù hợp để truyền tín hiệu đường dài. Thân cảm biến được kết nối với cáp xoắn đôi bọc chống nhiễu tích hợp thông qua hàn kín, và cáp được bảo vệ hoàn toàn bằng ống thép không gỉ linh hoạt (ống bảo vệ).

Mối hàn kín giữa cảm biến và ống bảo vệ tạo ra một hệ thống kín hoàn toàn có khả năng chống lại độ ẩm tương đối 100%, nước, hơi nước, dầu, sương muối, cũng như các chất gây ô nhiễm tiềm ẩn như bụi, nấm mốc và cát. Điều này làm cho CE311 trở thành một thiết bị có độ tin cậy cao, phù hợp để giám sát rung động công nghiệp dài hạn.

• Độ nhạy: 50 μA/g ±5%
• Dải đo động: 0,004 đến 40 g đỉnh
• Khả năng quá tải (đỉnh): Lên đến 100 g đỉnh
• Độ tuyến tính: ±1% (trong dải đo động)
• Độ nhạy ngang: <3% (đo ở 15 Hz và 5 g)
• Tần số cộng hưởng (sau khi lắp đặt): 20 kHz (điển hình)
• Đáp ứng tần số: -3 dB @ 2 Hz; ≤±5% từ 6 đến 5000 Hz; ≤±10% từ 5000 đến 8000 Hz
• Nguồn cấp: 15 đến 28 VDC, dòng thiên vị 5,5 đến 7,5 mA
• Truyền tín hiệu: Đầu ra điều biến dòng điện (2 dây)
• Gia tốc va đập: 500 g đỉnh (sóng nửa hình sin, thời gian 1 ms)
• Độ nhạy biến dạng nền: 0,0015 g/μ (điển hình)

Dòng CE311 được phân loại theo chiều dài cáp và chứng nhận chống cháy nổ. Thông tin đặt hàng như sau:

MA133: Bộ cách nhiệt
TA102: Bộ chuyển đổi gắn kết
CG310: Đầu nối 3 chân (đực: MS3106E14S-7P, cái: MS3106E14S-7S)
JB105 / JB116: Hộp nối
K2xx: Cáp truyền dẫn
GSI127: Bộ cách ly điện

• Chọn chiều dài cáp dựa trên khoảng cách từ cảm biến đến hộp nối hoặc hệ thống giám sát. Phiên bản 6 mét phù hợp cho các lắp đặt ở khoảng cách trung bình.
• Nếu cần cáp dài hơn, hãy sử dụng đầu nối, hộp nối và cáp truyền dẫn.
• Nếu nhiệt độ bề mặt lắp đặt vượt quá phạm vi cho phép của cảm biến, hãy sử dụng bộ cách nhiệt MA133.
• Hệ thống giám sát phải hỗ trợ đầu vào điều biến dòng điện (2 dây, nguồn cấp 15-28 VDC, dòng thiên vị 5,5-7,5 mA).

Tại một địa điểm công nghiệp nhất định, thiết bị cơ khí yêu cầu giám sát rung động dài hạn. Tuy nhiên, có một khoảng cách đáng kể giữa vị trí lắp đặt cảm biến và hệ thống giám sát, và môi trường chứa dầu, độ ẩm và bụi. CE311 444-311-000-023 (Phiên bản Tiêu chuẩn, cáp tích hợp 6 mét) đã được lựa chọn; sử dụng mạch điện tử tích hợp và đầu ra điều biến dòng điện, nó truyền tín hiệu qua khoảng cách xa đến hệ thống giám sát.
Cấu trúc kín, hàn kín hoàn toàn và ống bảo vệ bằng thép không gỉ chống lại hiệu quả dầu, độ ẩm và bụi, đảm bảo hoạt động lâu dài, đáng tin cậy của cảm biến. Khi biên độ rung vượt quá ngưỡng cài đặt, hệ thống giám sát sẽ kích hoạt cảnh báo hoặc hành động bảo vệ để ngăn ngừa hư hỏng thiết bị và thời gian ngừng hoạt động ngoài kế hoạch.

Có. CE311 sử dụng đầu ra điều biến dòng điện, làm cho nó phù hợp để truyền tín hiệu đường dài. Nó có thể được nối dài bằng cách sử dụng đầu nối, hộp nối và cáp truyền dẫn.

Hoạt động liên tục: -40°C đến +125°C; tiếp xúc ngắn hạn (lên đến 15 phút): -55°C đến +150°C.

Không. CE311 có mạch điện tử tích hợp thực hiện chuyển đổi điện tích sang dòng điện và xuất trực tiếp tín hiệu điều biến dòng điện, loại bỏ nhu cầu về bộ điều chỉnh tín hiệu bên ngoài.

Bảo hành công nghiệp tiêu chuẩn: 12 tháng; với lắp đặt đúng cách và không bị quá tải, sản phẩm có tuổi thọ 5-10 năm.
