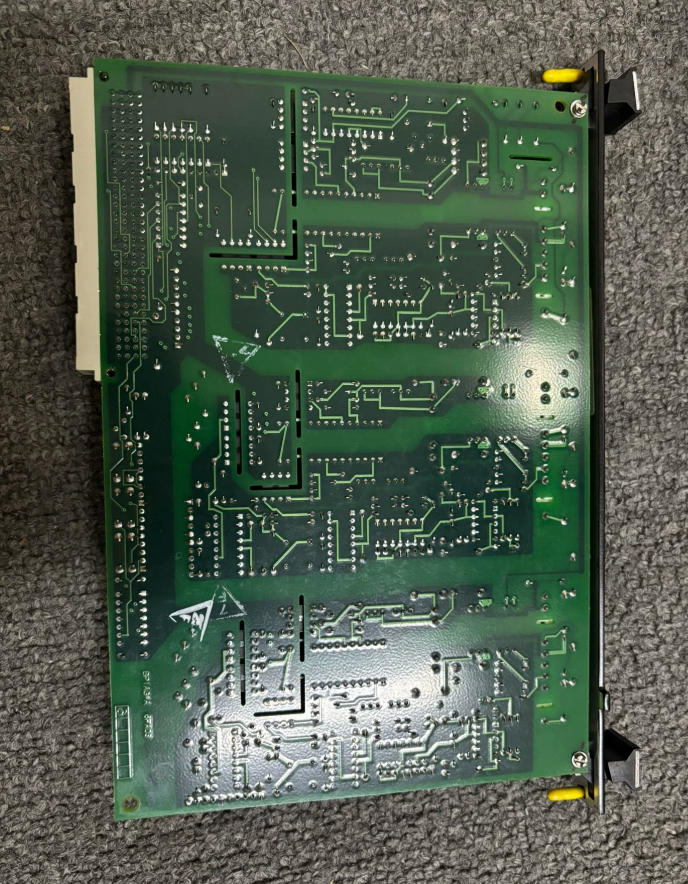

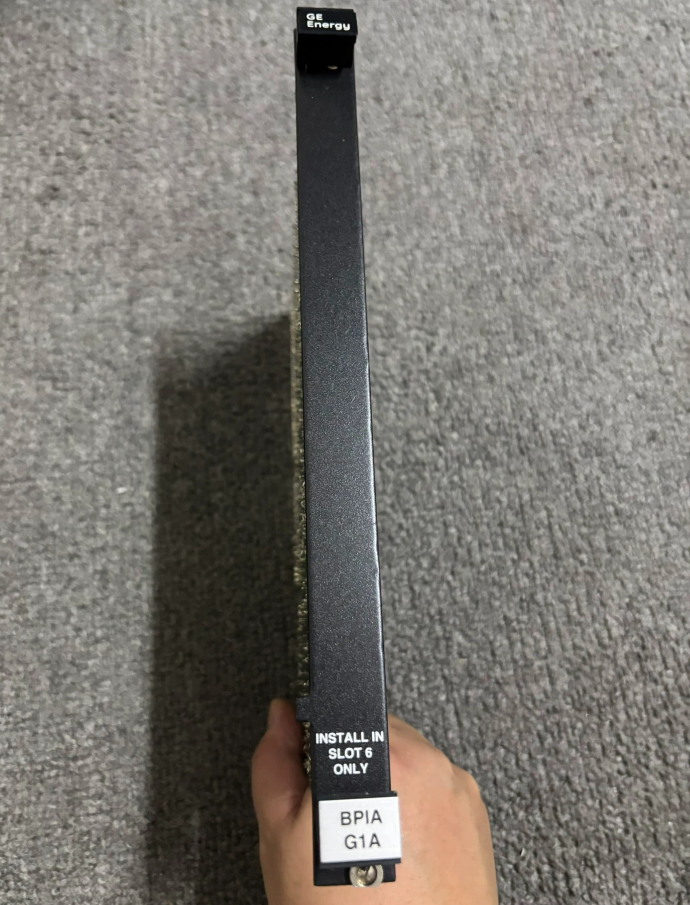

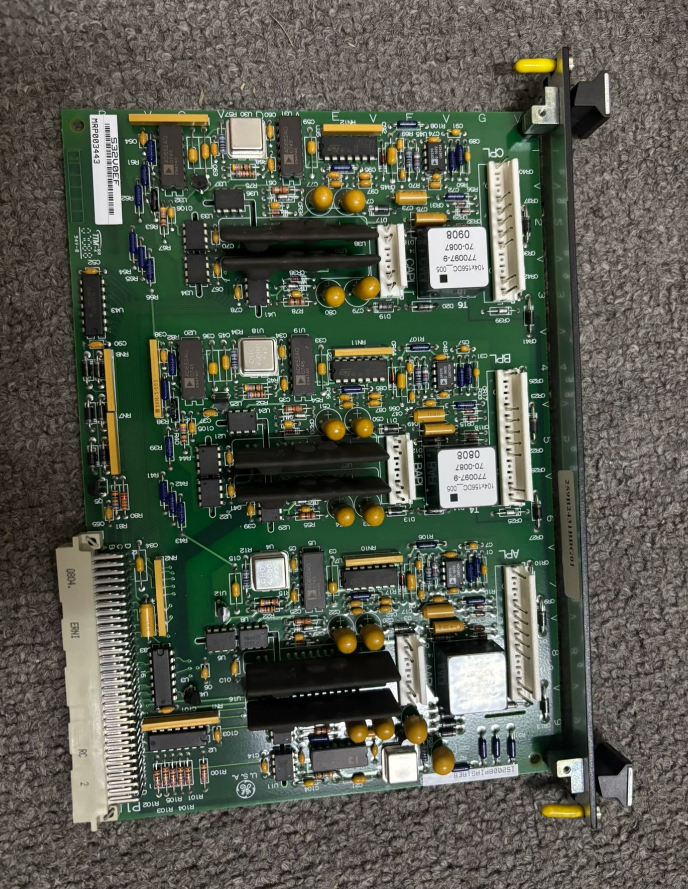

IS200BPIAG1A GE Mark VI

GE IS200BPIAG1A là một Bo mạch Giao diện Nhân cách Cầu (BPIA). Mô-đun này là một phần của dòng sản phẩm Mark VI IS200 và đóng vai trò là một trong những thành phần cốt lõi trong hệ thống điều khiển tuabin khí và tuabin hơi.

Đóng vai trò là "cầu nối" giữa phía điều khiển và phía công suất, bo mạch này nằm giữa giá điều khiển VME và bộ điều khiển IGBT ba pha, và chịu trách nhiệm chuyển đổi tín hiệu xung PWM của hệ thống điều khiển thành tín hiệu điều khiển cổng có khả năng điều khiển các mô-đun IGBT công suất cao.

Bo mạch này kết hợp 8 đầu vào analog có thể cấu hình với giao diện điều khiển cổng IGBT ba pha và được mô tả sống động bởi ngành công nghiệp như một sự kết hợp giữa "dây thần kinh cảm giác" và "bộ chỉ huy pha" của bộ biến tần.

Trong hệ thống Mark VI, bo mạch này thường đóng vai trò là bộ điều khiển chính hoặc mô-đun xử lý lõi của giá. Nó hoạt động như "bộ não" và trung tâm liên lạc của giá điều khiển, quản lý tất cả các mô-đun I/O trong giá, thực thi logic điều khiển và trao đổi dữ liệu với các giá khác thông qua mạng tốc độ cao.

• Loại sản phẩm: Bo mạch Giao diện Tùy chỉnh Cánh Cầu (Đầu vào Analog + Bộ điều khiển IGBT)
• Dòng sản phẩm: GE Speedtronic Mark VI
• Nguồn điện chính: 24V DC ±10%, ≤1.5A
• Độ phân giải: 16-bit
• Tần số chuyển mạch: 0-25 kHz
• Điện áp cách ly: 2500 Vrms (sơ cấp ↔ thứ cấp)
• Thời gian phản hồi lỗi: ≤300 µs
• Điểm kiểm tra: 29
• Nhiệt độ hoạt động: -40°C đến +70°C
• Nhiệt độ lưu trữ: -45°C đến +85°C

IS200BPIAG1A được thiết kế đặc biệt cho môi trường công nghiệp khắc nghiệt và chủ yếu phù hợp với các ứng dụng sau:

• Sản xuất điện: Hệ thống điều khiển tuabin khí: Được sử dụng để điều khiển và giám sát tuabin khí
• Hệ thống điều khiển tuabin hơi: Phù hợp với các hệ thống sản xuất điện tuabin hơi công nghiệp
• Nhà máy điện chu trình hỗn hợp: Mô-đun này đã được sử dụng để theo dõi sự thay đổi nhiệt độ ở các ổ trục phụ tại một nhà máy điện chu trình hỗn hợp 400 MW
• Hệ thống điện phụ trợ nhà máy điện hạt nhân: Được sử dụng để giám sát nhiệt độ dầu bôi trơn

IS200BPIAG1A tích hợp bốn loại tín hiệu - dòng điện, điện áp, RTD và cặp nhiệt điện - vào một đơn vị duy nhất. Với bộ kích thích cảm biến DC 24V tích hợp, nó loại bỏ nhu cầu về bộ chuyển đổi bên ngoài và nguồn cấp điện kích thích, giúp đơn giản hóa đáng kể kiến trúc hệ thống và dây nối trường.

Độ chính xác thu thập ≤±0.05% FS, kết hợp với bộ lọc thông thấp Butterworth bậc 4, đảm bảo chất lượng tín hiệu trong các điều kiện hoạt động phức tạp; giao tiếp backplane dự phòng 1 Gbps đảm bảo truyền dữ liệu không bị gián đoạn. Kết hợp với dải nhiệt độ hoạt động rộng từ -40°C đến +70°C và thiết kế chống nhiễu, thiết bị đạt MTBF vượt quá 100.000 giờ.

Phù hợp cho các ứng dụng công nghiệp - như xử lý hóa chất, sản xuất điện và năng lượng gió - đòi hỏi độ chính xác thu thập nghiêm ngặt và hoạt động liên tục, đây là giải pháp ưu tiên cho các hệ thống điều khiển quy trình có độ tin cậy cao.
