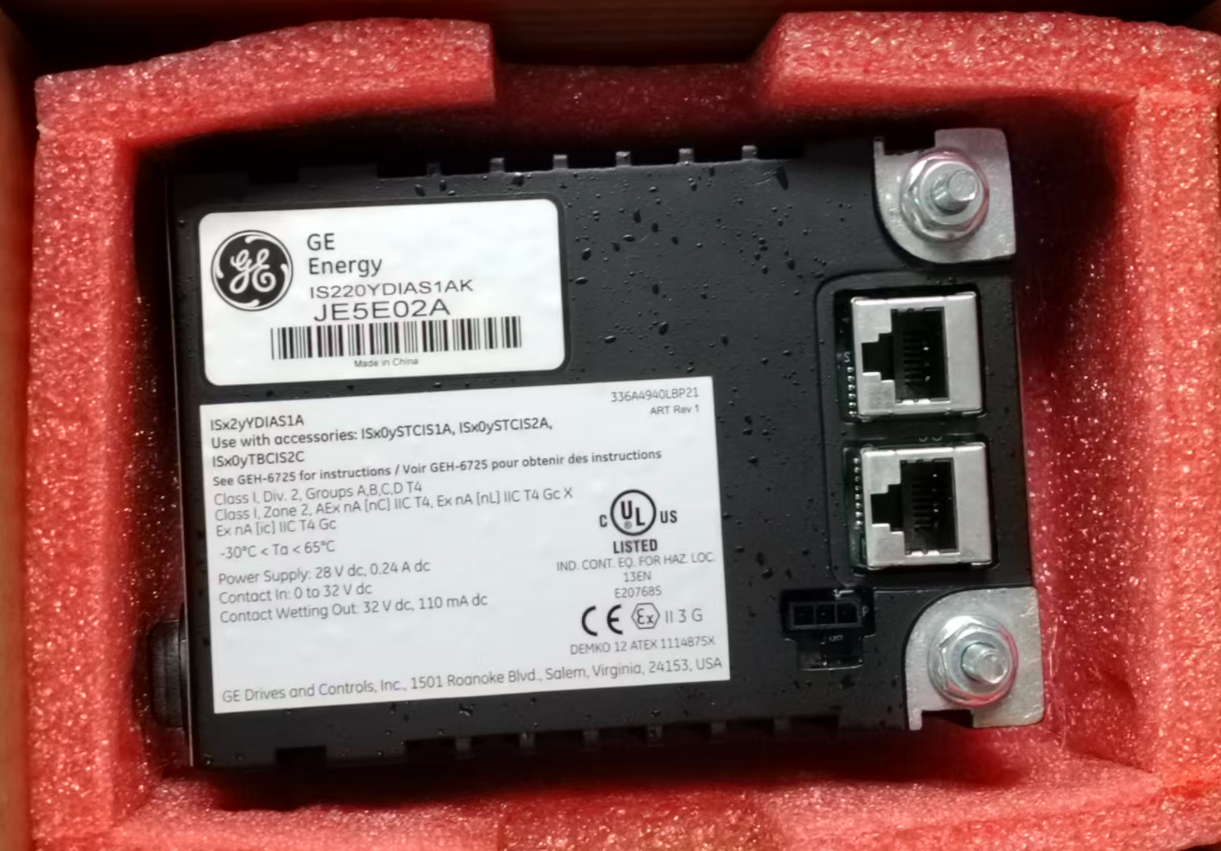

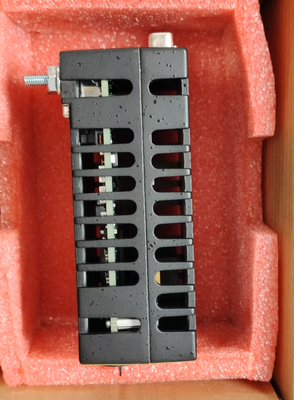

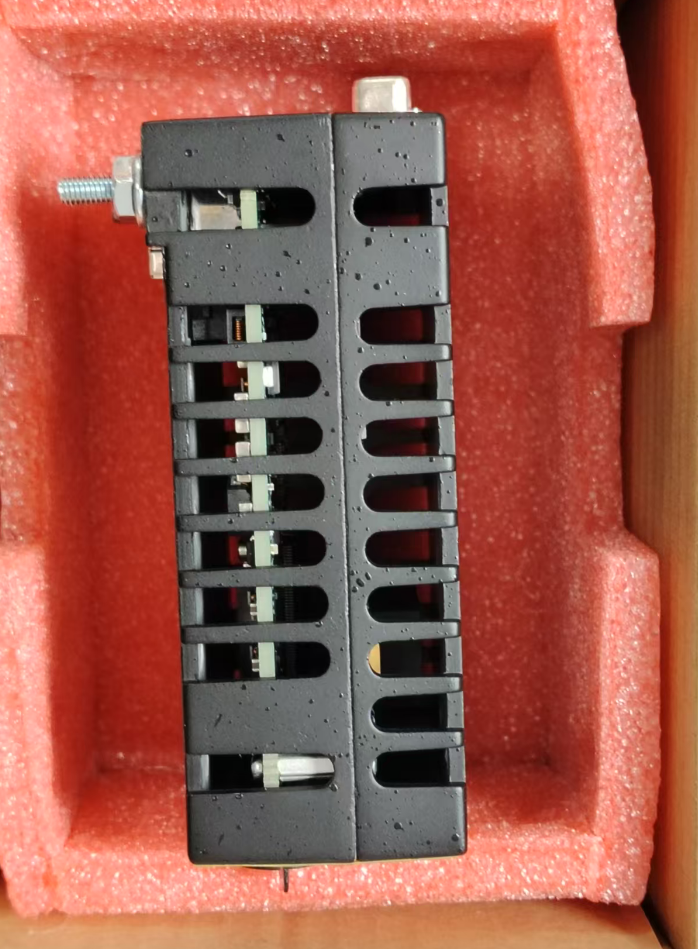

IS220YDIAS1A GE Mark VIe

IS220YDIAS1A là một mô-đun đầu vào rời rạc/chuyển mạch có độ tin cậy cao (Gói I/O) được phát triển bởi General Electric cho các hệ thống điều khiển và an toàn chức năng Mark VIe / Mark VIeS của hãng. Mô-đun này chủ yếu được sử dụng để thu thập tín hiệu chuyển mạch tiếp điểm khô và tiếp điểm ướt từ các thiết bị trường công nghiệp và được sử dụng rộng rãi trong các ứng dụng điều khiển tự động hóa công nghiệp quy mô lớn, tua-bin khí tải nặng và tua-bin hơi nước.

Chức năng cốt lõi của mô-đun là thu thập tín hiệu chuyển mạch tiếp điểm khô từ môi trường trường công nghiệp (như trạng thái khởi động/dừng thiết bị, vị trí đóng/mở van và tín hiệu tiếp điểm lỗi). Nó triệt tiêu nhiễu điện từ thông qua các mạch cách ly điện tích hợp, chuyển đổi tín hiệu thành tín hiệu số mà bộ điều khiển có thể nhận dạng và truyền chúng đến hệ thống điều khiển GE Mark VIe.

• Thiết kế độ tin cậy cao: Phù hợp với môi trường công nghiệp khắc nghiệt, có khả năng chống rung, độ ẩm và biến động nhiệt độ.
• Hiệu suất phản hồi nhanh: Tích hợp mạch phát hiện tín hiệu tốc độ cao với thời gian phản hồi tín hiệu ≤ 1 ms, cho phép ghi lại chính xác các tín hiệu chuyển mạch thoáng qua ở cấp mili giây.

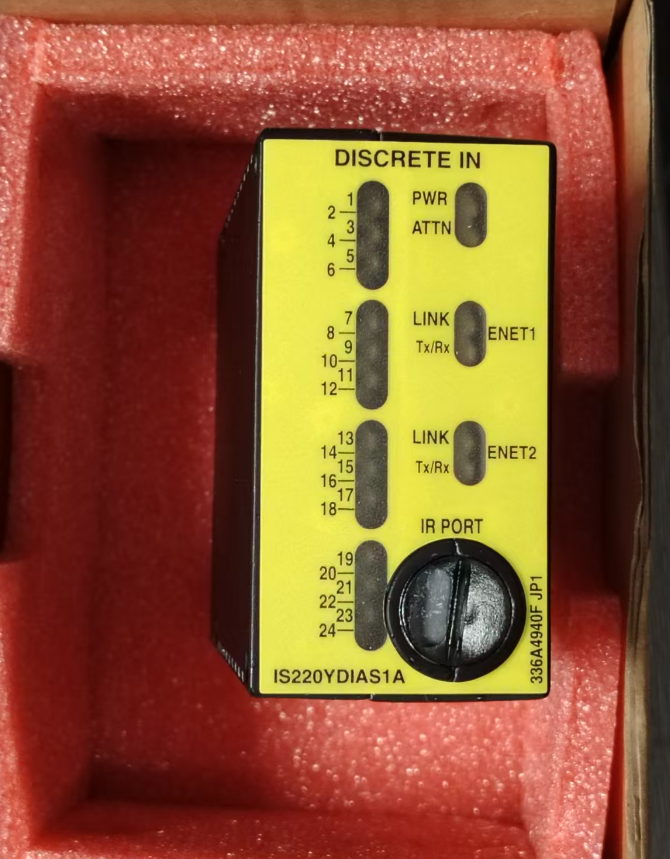

• Cấu hình linh hoạt: Mỗi kênh có chỉ báo trạng thái LED độc lập, giúp chẩn đoán và khắc phục sự cố nhanh chóng.
• Khả năng chẩn đoán nâng cao: Mô-đun có các chức năng chẩn đoán tích hợp toàn diện, giám sát trạng thái kênh và tình trạng giao tiếp theo thời gian thực.
• Đảm bảo chứng nhận an toàn: Được chứng nhận theo cả tiêu chuẩn UL và CE, phù hợp để sử dụng ở cả những vị trí nguy hiểm và không nguy hiểm.
• Lọc có thể lập trình phần mềm: Lọc hiệu quả các trục trặc tín hiệu do nhiễu điện từ mạnh từ các bộ biến tần và động cơ của nhà máy điện gây ra.

1. Chuẩn bị: Kiểm tra bao bì chống tĩnh điện của mô-đun mới và đeo dây đeo cổ tay chống tĩnh điện (Dây đeo cổ tay ESD).

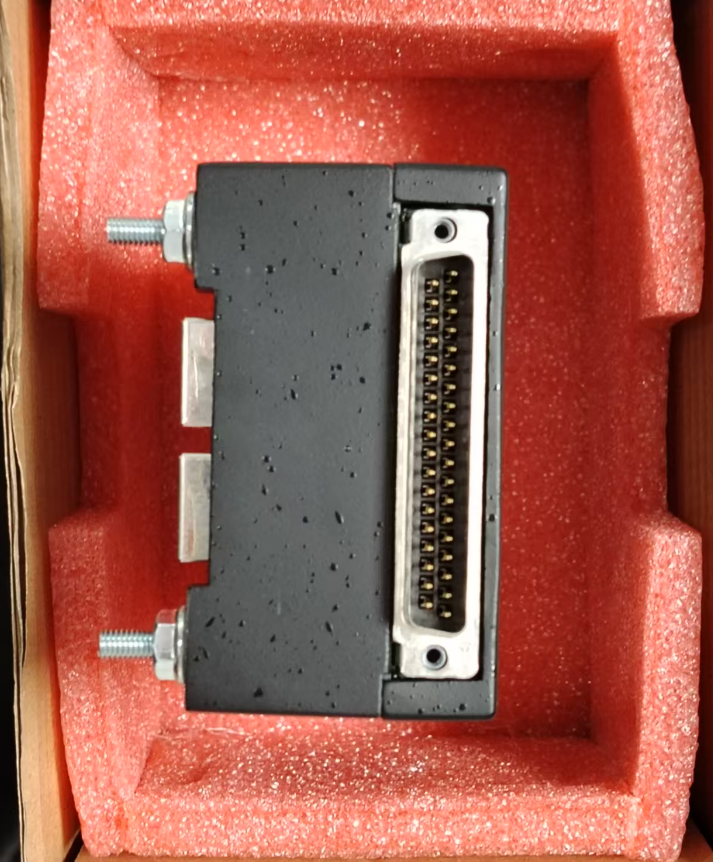

2. Căn chỉnh: Căn chỉnh đầu nối D-Sub mật độ cao trên IS220YDIAS1A với ổ cắm tương ứng trên bảng đầu cuối.
3. Cố định và khóa: Vặn nhẹ các vít gắn ở hai bên mô-đun để đảm bảo tiếp xúc điện tốt và khóa chắc chắn (tránh vặn quá chặt).
4. Kết nối cáp Ethernet: Kết nối cáp Ethernet IONet hai cổng với cổng RJ-45 ở phía trên mô-đun.
5. Cấu hình hệ thống: Gán mô-đun mới trong phần mềm cấu hình ToolboxST và triển khai tệp cấu hình.

Trong hệ thống điều khiển tua-bin hơi nước của nhà máy nhiệt điện, mô-đun IS220YDIAS1A chịu trách nhiệm thu thập tín hiệu rời rạc từ nhiều cảm biến khác nhau, chẳng hạn như tín hiệu tiếp điểm từ các công tắc nhiệt độ và công tắc áp suất. Các tín hiệu này phản ánh trạng thái hoạt động của thiết bị, và mô-đun truyền các tín hiệu thu thập được đến hệ thống điều khiển để phân tích và xử lý.

Mô-đun cũng có khả năng điều chỉnh tốc độ quay của tua-bin hơi nước và thực hiện các tác vụ như kích hoạt phanh, tự động xác định trạng thái nhiệt, chọn chế độ khởi động, tăng tốc và duy trì tốc độ không đổi 3.000 vòng/phút.

IS220YDIAS1A có bao nhiêu kênh đầu vào?
Mô-đun này cung cấp 32 kênh đầu vào rời rạc.

IS220YDIAS1A hỗ trợ những loại tín hiệu đầu vào nào?
Nó hỗ trợ tín hiệu tiếp điểm khô (tiếp điểm thụ động) và tiếp điểm ướt, và tương thích với tín hiệu PNP/NPN chủ động 24V DC. Dải điện áp đầu vào là 24V DC đến 32V DC.

Dải nhiệt độ hoạt động của IS220YDIAS1A là bao nhiêu?
Dải nhiệt độ hoạt động là -40°C đến +85°C.

Thời gian bảo hành cho mô-đun này là bao lâu?
Thông thường, thời gian bảo hành cho các sản phẩm gốc là 12 tháng.
