IS200TVIBH2B GE Mark VI

  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
Nguồn gốc Hoa Kỳ
Hàng hiệu GE
Chứng nhận Certificate of Origin
Số mô hình IS200TVIBH2B
Tài liệu GE Mark VI.pdf
Số lượng đặt hàng tối thiểu 1 chiếc
Giá bán $1900
chi tiết đóng gói Bao bì hộp ban đầu
Thời gian giao hàng 5-7 ngày
Điều khoản thanh toán T/T
Khả năng cung cấp 1-99 chiếc / 3-5 ngày
Thông tin chi tiết sản phẩm
Thương hiệu GE Số mô-đun IS200TVIBH2B
Danh mục Mark VI Giá bán $ 1900
Tình trạng trong kho Nguồn gốc Hoa Kỳ
Thời gian dẫn 3-5 ngày làm việc Warrenty 1 năm
Cân nặng 1kg
Để lại lời nhắn
Mô tả sản phẩm

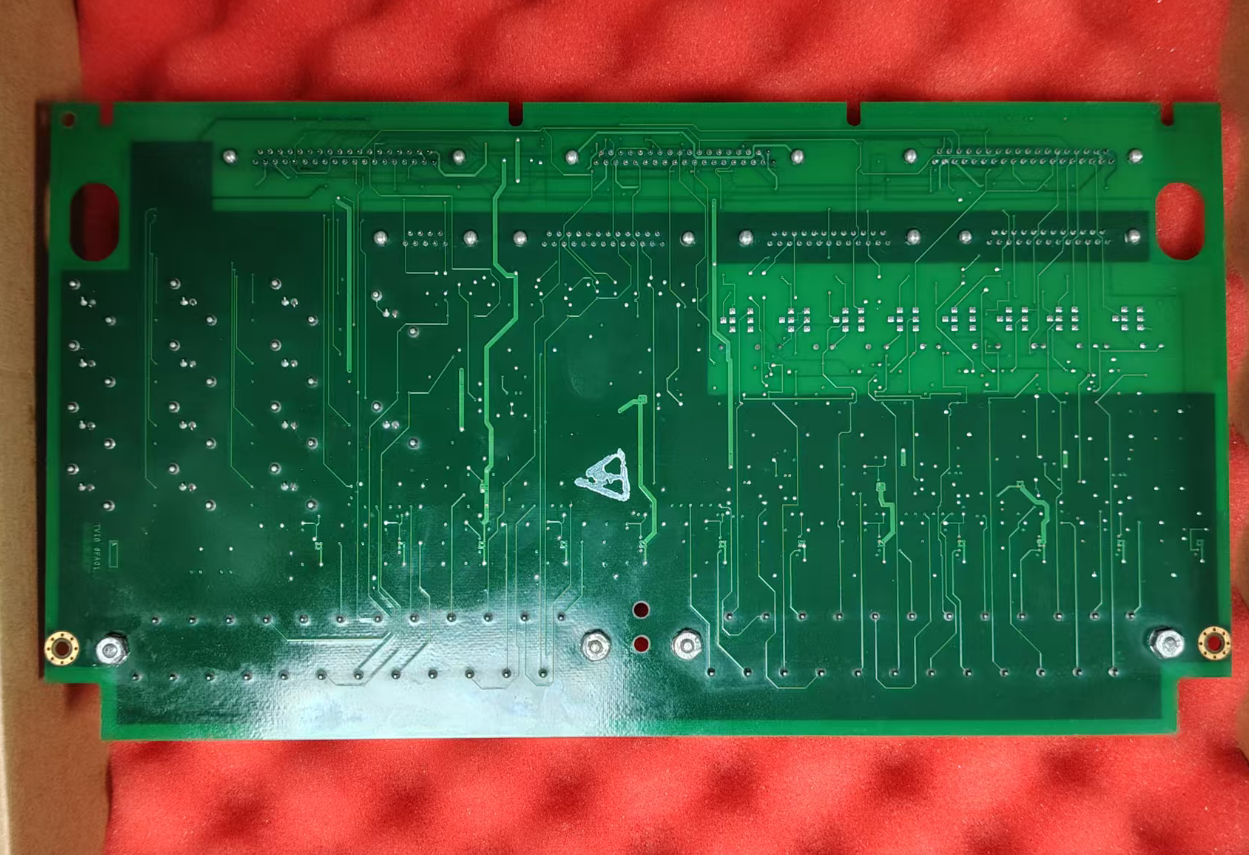

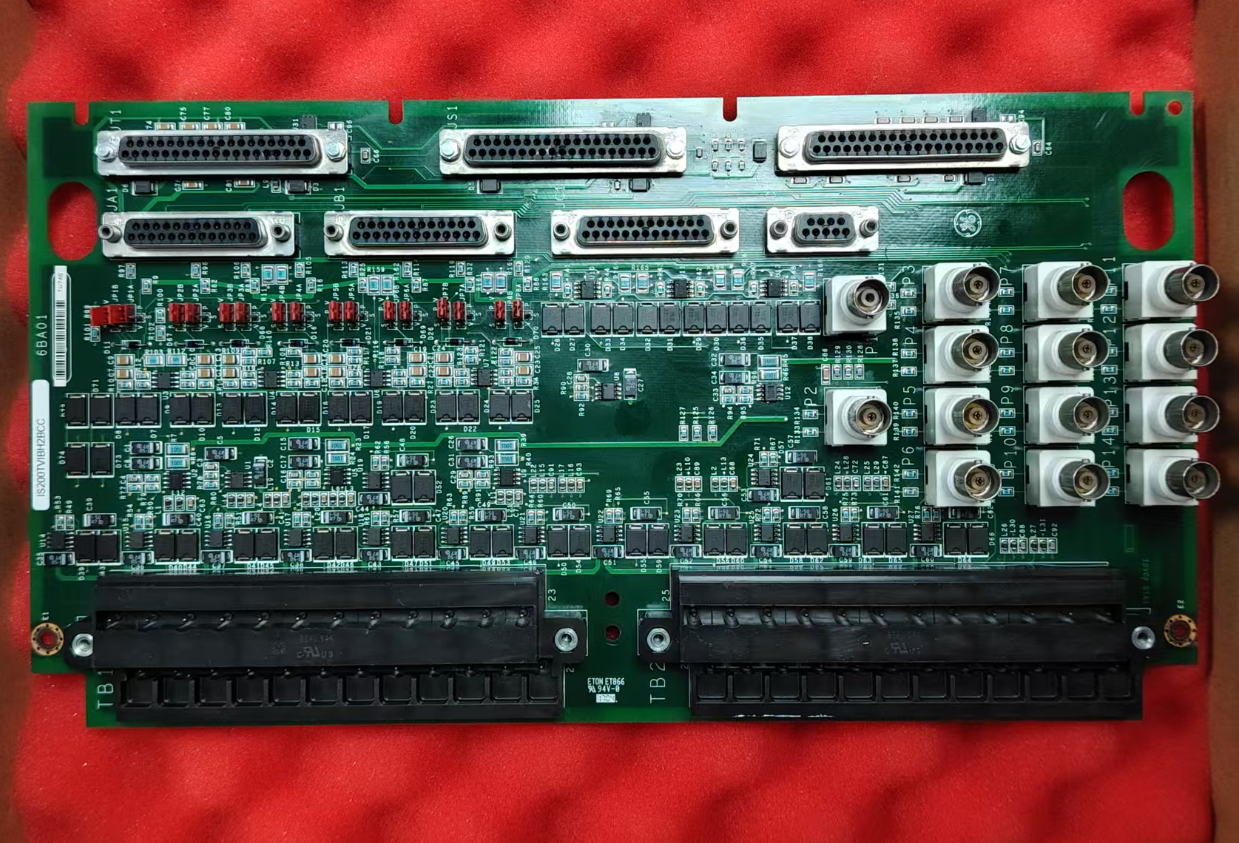

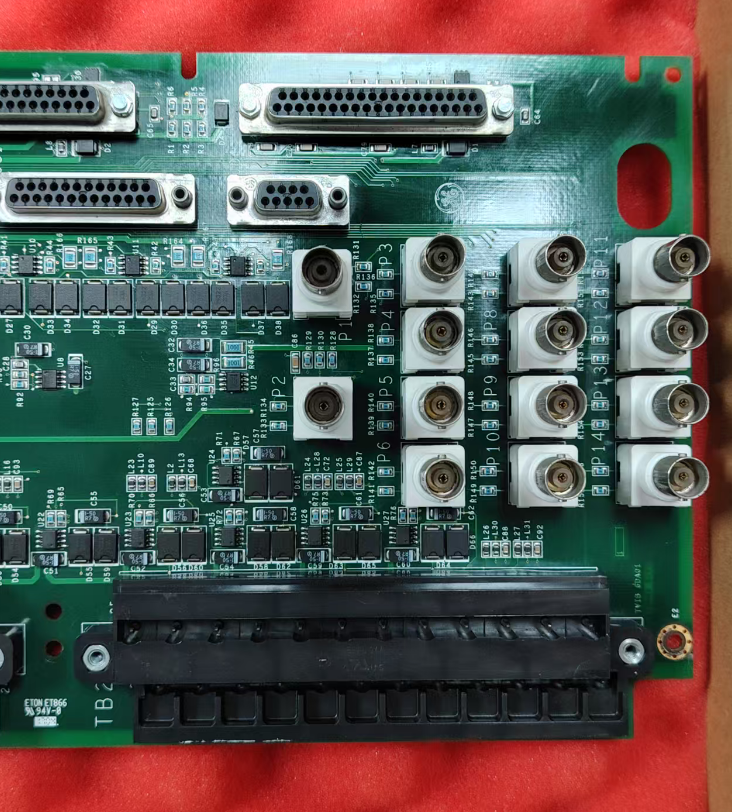

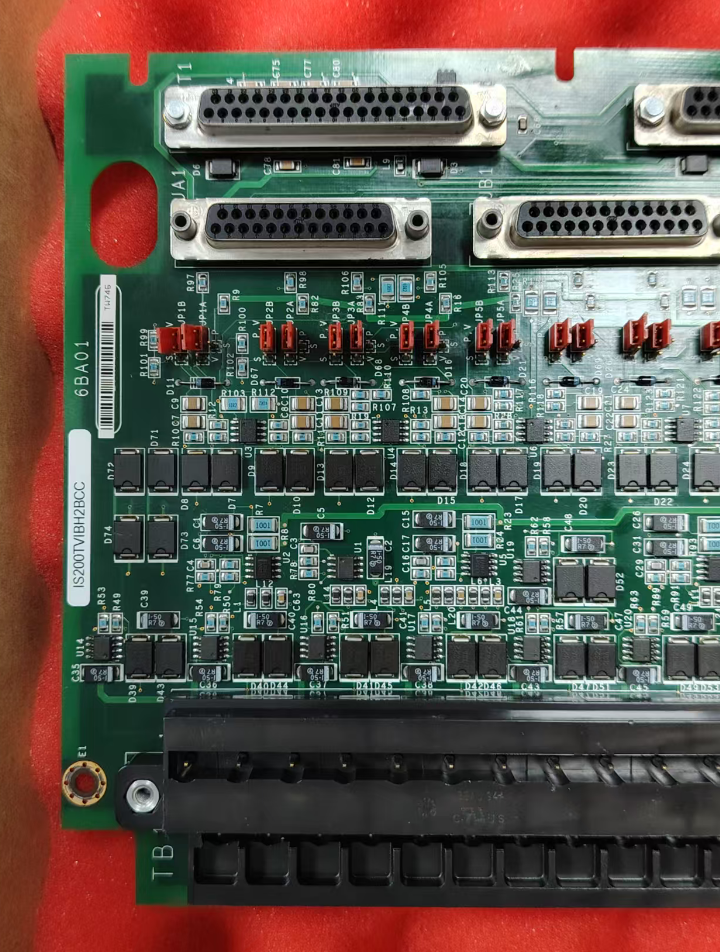

IS200TVIBH2B GE Mark VI Vibration Terminal Board
IS200TVIBH2B là một bảng đầu cuối tín hiệu rung được thiết kế và sản xuất bởi General Electric (GE).Phục vụ như giao diện phần cứng cho hệ thống giám sát rung động, nó kết nối các cảm biến với mô-đun điều khiển chính, cho phép giám sát chính xác và bảo vệ tình trạng rung của các đơn vị máy phát hơi.
Trong hệ thống phân tích rung động Mark VI, IS200TVIBH2B thường hoạt động kết hợp với bảng IS200VVIB.thẻ này có thể kết nối với tối đa ba bảng VVIB của cùng một loạtTrong cấu hình hệ thống TMR (Triple Module Redundancy), một bảng TVIB duy nhất có thể kết nối với ba bảng VVIB.
Chức năng cốt lõi của IS200TVIBH2B là cung cấp bản đồ đầu cuối vật lý và điện trực tiếp cho thiết bị máy quay, xử lý điều kiện tín hiệu, xử lý dữ liệu,và liên lạc với các mô-đun khácNó phục vụ như là điểm kết thúc chính cho nhiều đầu dò rung động và máy đo tốc độ, định tuyến tín hiệu tương tự đến một GE Mark VIe hoặc hệ thống giám sát tương thích.
IS200TVIBH2B GE Mark VI Vibration Terminal Board
Các đặc điểm chính
  • Loại sản phẩm: Vibration Terminal Board
  • Series: Mark VI
  • Điện áp đầu vào: 24 V DC
  • Nhiệt độ hoạt động: -40 °C đến +70 °C
  • Nhiệt độ lưu trữ: -40°C đến +85°C
  • Cổng I/O rung động: 8
  • Tổng các kênh I/O: 16
  • Loại đầu vào: Analog
  • Phạm vi đầu vào: 0 đến 10 V
  • Độ chính xác: 0.1%
  • Độ phân giải: 12 bit
  • Tốc độ lấy mẫu: 100 kHz
  • Giao diện truyền thông: RS485
Thông số kỹ thuật sản phẩm
Tên thương hiệu General Electric
Mô hình IS200TVIBH2B
Danh mục Mark VI
Trọng lượng tổng 2.2 lbs / 35.2 oz / 1kg
Kích thước bao bì 16cm x 16cm x 12cm
Quốc gia xuất xứ Hoa Kỳ
Mã HS 8537101190
Thời gian dẫn đầu Trong kho
Cảng vận chuyển Xiamen
Thanh toán T/T
Giá bán $1900
Bảo hành 12 tháng
Thời gian xử lý 3-5 ngày làm việc
Đối tác chuyển phát DHL, UPS, TNT, FedEx và EMS
Nghiên cứu trường hợp
Trong một ứng dụng liên quan đến một tua-bin hơi nước công nghiệp một lần,bảng đầu cuối IS200TVIBH2B được sử dụng để kết nối các đầu dò rung trúng trục X/Y được lắp đặt trên vỏ vòng bi phía trước và phía sau của tuabinNó thu thập tín hiệu rung động của rotor trong thời gian thực và truyền dữ liệu đến hệ thống điều khiển Mark VI.
Khi kích thước rung vượt quá ngưỡng báo động đã thiết lập trước, hệ thống cảnh báo người vận hành; nếu rung động tồi tệ hơn và đạt đến ngưỡng chạy, logic bảo vệ được kích hoạt,và tuabin được tắt ngay lập tức thông qua một thiết bị khởi động điện tử (ETD), do đó ngăn ngừa ma sát giữa các thành phần rotor và stator và tránh sự cố thảm khốc.
Vibration monitoring system application diagram
Các biện pháp phòng ngừa cài đặt
Thiết lập an toàn Đảm bảo bảng đầu cuối được đặt vững chắc trong tủ. Tất cả các ốc vít gắn phải được thắt chặt với mô-men xoắn được chỉ định để ngăn ngừa sự nới lỏng do rung động.
Lựa chọn cáp Cáp đôi xoắn được bảo vệ phải được sử dụng cho tín hiệu rung.
Cáp cách ly Duy trì cách ly đầy đủ giữa dây điện trường điện cao và các cáp tín hiệu rung điện thấp để ngăn chặn nối cảm ứng.
Các thông số kỹ thuật về việc đặt đất Vệ chắn cáp phải được kết thúc tại điểm nối đất được chỉ định trên bảng đầu cuối để đảm bảo rằng tổng trở kháng vòng không vượt quá ngưỡng được chỉ định cho mô-đun giám sát.Vệ chắn chỉ nên được nối đất ở đầu nguồn tín hiệu hoặc theo yêu cầu của tài liệu thiết kế hệ thống để tránh vòng nối đất.
Thổi gió và phân tán nhiệt Duy trì khoảng cách thông gió ít nhất 30 mm xung quanh mô-đun.
Kiểm tra sau khi lắp đặt Sau khi lắp đặt, thực hiện kiểm tra tính liên tục điện điểm đến điểm để đảm bảo không có mạch ngắn giữa các dây tín hiệu và khung thùng.
Nhãn hiệu dây điện trường Tất cả các dây điện trường phải được dán nhãn theo sơ đồ mạch trước khi kết nối với các đầu cuối vít.
Phương pháp bảo trì
Kiểm tra trực tuyến Hệ thống Mark VI hỗ trợ kiểm tra chức năng trực tuyến của các hệ thống bảo vệ, bao gồm các vòng giám sát rung động,cho phép kiểm tra tính toàn vẹn của hệ thống báo động và logic khởi động trong khi đơn vị đang hoạt động.
Giám sát tình trạng Thông qua trạm điều hành HMI (Human-Machine Interface), các nhà điều hành có thể xem thông tin thời gian thực như mức rung, kích thước rung 1X và góc pha, thực hiện phân tích xu hướng,và thực hiện bảo trì dự đoán.
Chẩn đoán sai Khi hệ thống phát hiện ra sự bất thường như ngắt kết nối cảm biến, mất điện hoặc tín hiệu ngoài phạm vi,thông báo báo động cụ thể được tạo ra trên HMI để giúp nhân viên bảo trì nhanh chóng xác định vấn đề.
Câu hỏi thường gặp
IS200TVIBH2B có cần hiệu chuẩn không?
Thẻ này không có bất kỳ điện áp và không yêu cầu bất kỳ hiệu chuẩn.
IS200TVIBH2B có tương thích với tất cả các thẻ trong loạt Mark VIe không?
Ngoại trừ thẻ VVIB, thẻ này không tương thích với bất kỳ thẻ nào khác trong loạt Mark VIe.
IS200TVIBH2B hỗ trợ tốc độ trục nào?
Nó hỗ trợ tốc độ trục dao động từ 3000 đến 3600 vòng / phút.
