IS200TPRS1C GE Mark VIe

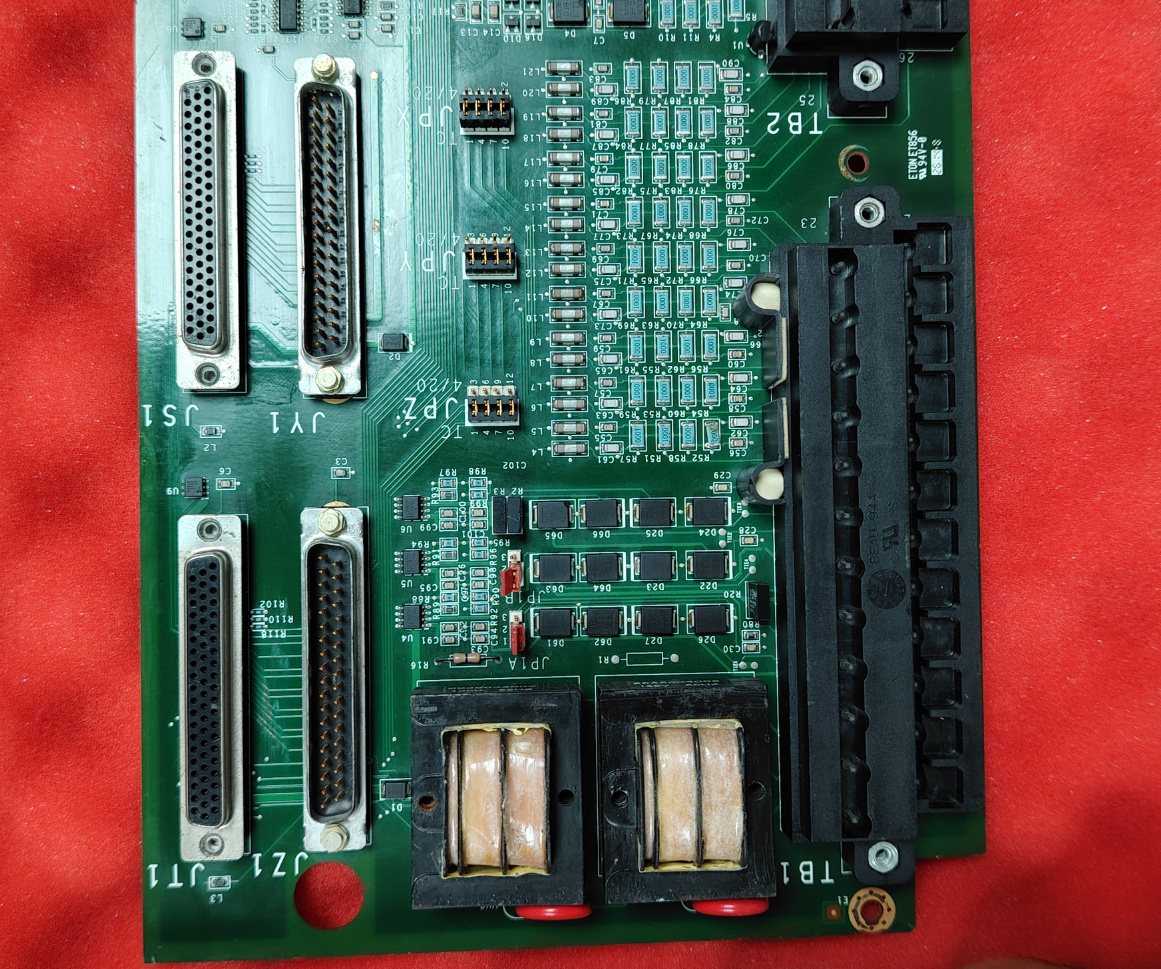

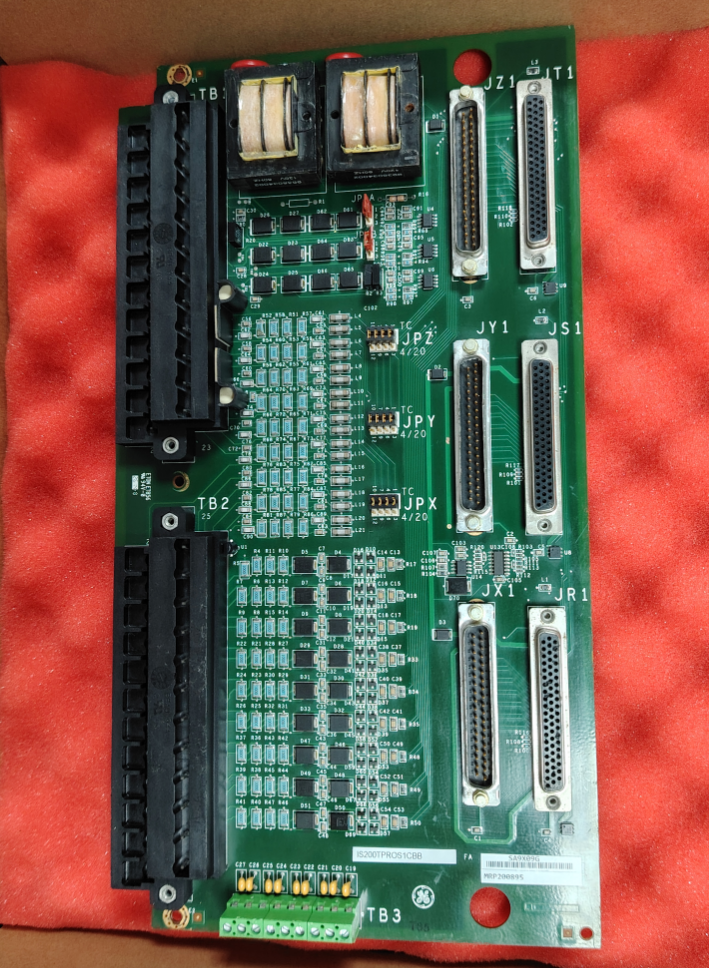

IS200TPROS1C là một bảng đầu cuối dành riêng cho các mô-đun PPRO (Backup Turbine Protection) và YPRO (Mark VIeS Safety Backup) trong hệ thống điều khiển GE Mark VIe.Với thiết kế kiểu rào cản (bốc vít), nó cung cấp một giao diện tín hiệu ổn định và an toàn ở các địa điểm nguy hiểm, môi trường nhiệt độ cực cao và các hệ thống điều khiển quan trọng đòi hỏi tính sẵn có cao.

• Loại sản phẩm: Khối cuối vít tháo rời
• Hệ thống: Hệ thống điều khiển Mark VIe / Mark VIeS
• Ứng dụng chính: Đối với kết nối và kết thúc tín hiệu trong hệ thống điều khiển tuabin khí / tuabin hơi nước
• Tương thích với các khối đầu cuối kiểu Euro để dễ dàng dây điện tại chỗ
• Các yêu cầu về đường kính dây và mô-men xoắn rõ ràng đảm bảo kết nối an toàn
• Hoạt động trong phạm vi nhiệt độ rộng từ -40 °C đến +70 °C

Địa điểm lắp đặt:Khối đầu cuối này được lắp đặt ở dưới cùng của khung I/O như IS220PPROS1B hoặc trong một khe cắm được chỉ định.

Quy trình dây điện:Đầu tiên, sử dụng một máy kéo vít để nới lỏng các ốc vít đầu cuối. sau đó chèn dây đồng bị tháo (chúng tôi khuyên bạn nên sử dụng các đầu cuối ép lạnh có kích thước thích hợp).Sử dụng một máy xoắn mô-men xoắn hoặc chìa khóa để thắt các ốc vít đến mô-men xoắn tiêu chuẩn của 9.6 in-lb (1,1 Nm) để hoàn thành kết nối.

Trong đường ống dẫn khí tự nhiên, người sử dụng đã triển khai hệ thống điều khiển Mark VIe kết hợp với mô-đun I/O IS220PPROS1B và bảng đầu cuối IS200TPROS1C.Bảng đầu cuối này được sử dụng để giao diện với tín hiệu PT và cảm biến tốc độ, cho phép theo dõi thời gian thực về tốc độ tua-bin và tín hiệu rung động,và tự động chuyển sang logic bảo vệ dự phòng trong trường hợp hệ thống điều khiển chính thất bại để đảm bảo tắt an toàn của thiết bị.

IS200TPROS1C có thể được mua riêng không?
Vâng, nó được liệt kê như một phụ kiện độc lập và thường được sử dụng kết hợp với khung xe IS220PPROS1B.

Nó khác gì IS200SPROH1A?
IS200TPROS1C là một bảng đầu cuối (đối với dây điện),trong khi IS200SPROH1A thường là một bộ xử lý hoặc bảng điều khiển chính được sử dụng kết hợp với các mô-đun PPRO (dữ liệu cụ thể phụ thuộc vào hậu tố mô hình đầy đủ)Cả hai đóng vai trò khác nhau trong hệ thống.

IS200TPROS1C có yêu cầu bảo vệ điện dư thừa bổ sung không?
Có, tài liệu nói rõ rằng IS200TPROS1C không bảo vệ các mạch kết nối với nguồn điện.Người sử dụng phải cung cấp một thiết bị bảo vệ ngoài (chẳng hạn như một bộ an toàn) phù hợp với tiêu chuẩn UL hoặc IEC.
