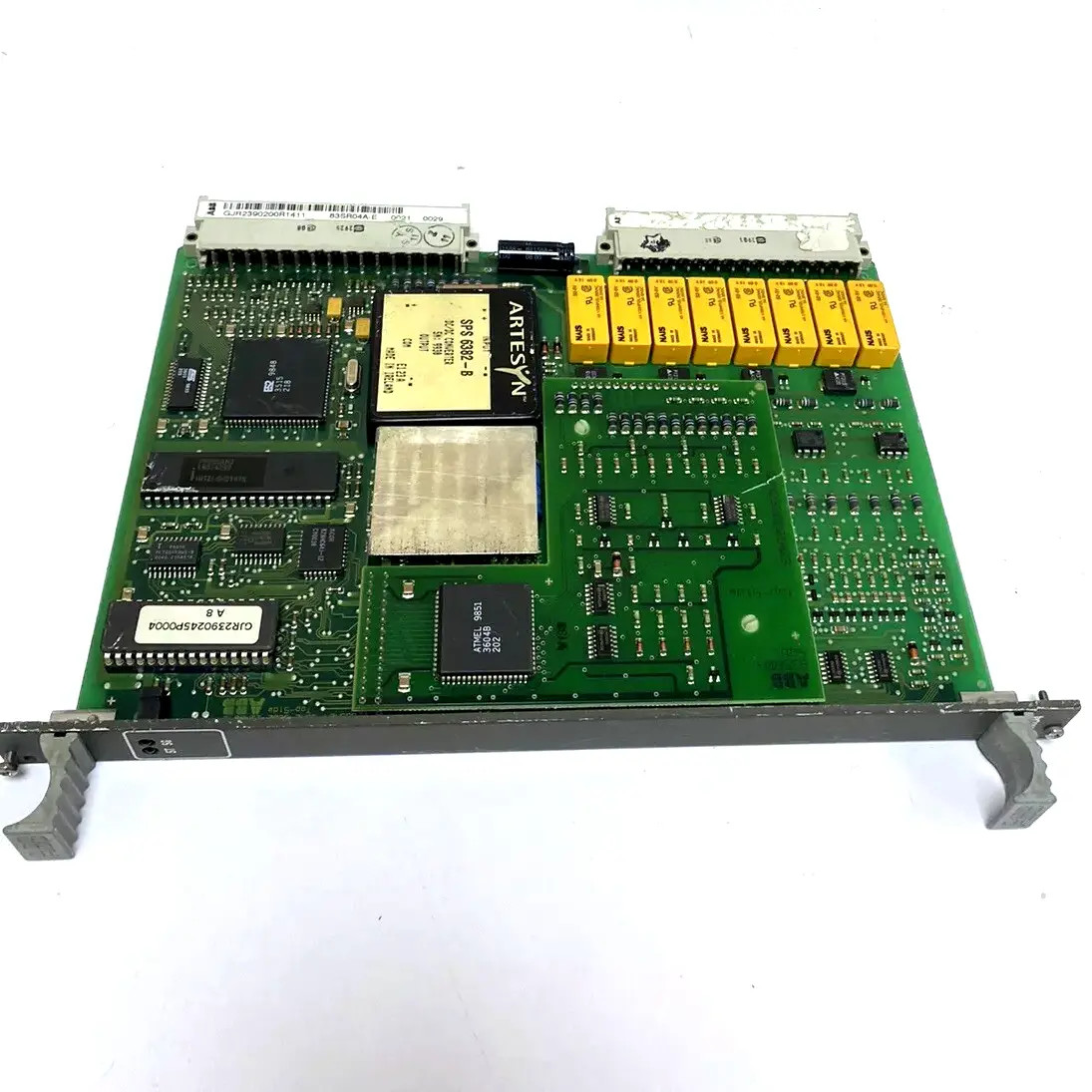

Sản phẩm:83SR04 GJR2390200R1210 83SR04G-E ABB Mô-đun điều khiển xử lý tín hiệu điều khiển nhị phân và analog

Mô tả

Các mô-đun mô tả dường như là một mô-đun điều khiển linh hoạt được sử dụng cho cácnhiệm vụ điều khiển nhị phân và tương tựqua các mức kiểm soát khác nhau, bao gồmđiều khiển lái xe,Kiểm soát nhóm, vàđiều khiển đơn vịDưới đây là một tóm tắt và giải thích về các tính năng, chức năng và ứng dụng của nó:

Các đặc điểm và chức năng chính:

1. Nhiệm vụ kiểm soát: Mô-đun được sử dụng để lưu trữchương trìnhquản lý cả hainhị phânvàchức năng điều khiển tương tựNó có thể xử lý nhiều nhiệm vụ kiểm soát, bao gồm:
   • Điều khiển ổ đĩacho các ổ đĩa một chiều.
   • Điều khiển ổ đĩacho các thiết bị điều khiển và van điện điện.
   • Kiểm soát nhóm hàm nhị phân(chẳng hạn như kiểm soát trình tự và logic).
   • Kiểm soát 3 bướccho các loại hoạt động khác nhau.
   • Điều kiện tín hiệuđể cải thiện độ chính xác tín hiệu hoặc điều chỉnh tín hiệu để xử lý thêm.
2. Phương thức hoạt động: Mô-đun hỗ trợ ba chế độ hoạt động riêng biệt, mỗi chế độ phù hợp với các kịch bản điều khiển khác nhau:
   • Chế độ điều khiển nhị phân (với các chức năng cơ bản tương tự): Chế độ này hoạt động với thời gian chu kỳ biến đổi và hỗ trợ điều khiển nhị phân (động / tắt hoặc trạng thái logic) và các chức năng điều khiển tương tự cơ bản.
   • Chế độ điều khiển tương tự (với điều khiển nhị phân): Trong chế độ này, thời gian chu kỳ được cố định và có thể chọn.
   • Chế độ điều kiện tín hiệu: Được sử dụng để sửa đổi tín hiệu, chế độ này hoạt động với thời gian chu kỳ cố định và có thể phát ra một "bít nhiễu" để chỉ ra bất kỳ lỗi hoặc vấn đề nào với xử lý tín hiệu.
3. Chương trình người dùng và bộ nhớ: Chương trình người dùng của module được lưu trữ trongbộ nhớ không dễ bay hơi (EEPROM), đảm bảo rằng nó được bảo tồn ngay cả trong trường hợp mất điện.PDDS (Hệ thống phân phối dữ liệu quy trình)sử dụng hệ thống bus, làm cho mô-đun linh hoạt và dễ dàng cấu hình lại.
4. Đặt địa chỉ tự động: Mô-đun tự động thiết lập địa chỉ của nó khi được cắm vào mộttrạm xử lý đa mục đích, đơn giản hóa việc cài đặt và thiết lập mà không cần cấu hình địa chỉ thủ công.
5. Kiểm tra lỗi và tỷ lệ: Mô-đun có kiểm tra lỗi tích hợp cho tính toàn vẹn truyền thông. Nó xác minh việc chuyển nhượng không có lỗi của các bức điện tín được nhận từ xe buýt trạm dựa trên các bit tương đương của chúng. Tương tự,nó thêm bit parity cho các bức điện tín được gửi đến xe buýt để đảm bảo truyền dữ liệu không có lỗi.
6. Nguồn cung cấp điện và điện áp: Mô-đun hoạt động với một+24 V DCđiện áp hoạt động và tạo ra các mức điện áp khác nhau để cung cấp năng lượng cho các giao diện quy trình (US11, US21, US31, US41).Các điện áp này là chống mạch ngắn và được thiết kế để tránh sự tương tác giữa các mức cung cấp khác nhau.
7. Chẩn đoán và chỉ số: Mô-đun cung cấp chẩn đoán thông quaChỉ số LEDtrên bảng điều khiển trước:
   • ST (Rối loạn): Đèn này báo hiệu sự xáo trộn trong mô-đun hoặc trong giao tiếp dữ liệu với mô-đun.
   • SG (Bất ổn của mô-đun): Chỉ ra các vấn đề hoặc lỗi trong bản thân mô-đun.
8. Giao diện: Mô-đun bao gồm4 giao diện phần cứngđể liên lạc với thiết bị chuyển mạch và / hoặc quy trình. Các giao diện này được thiết kế để kết nối và hoạt động linh hoạt trong các hệ thống công nghiệp, cho phép điều khiển và giám sát.

Ứng dụng:

Mô-đun có thể được sử dụng trong các hệ thống tự động hóa và điều khiển công nghiệp khác nhau cho các ứng dụng như:

• Điều khiển ổ đĩa:
  • Để điều khiển các ổ đĩa đơn hướng, thiết bị điều khiển và van điện tử, mô-đun này cung cấp điều kiện tín hiệu và logic điều khiển cần thiết.
• Kiểm soát trình tự và logic:
  • Chế độ điều khiển nhóm hàm nhị phân được sử dụng để thực hiệnKiểm soát logic theo trình tựhoặckiểm soát từng bướccủa các quy trình, lý tưởng cho các ứng dụng như dây chuyền sản xuất, máy vận chuyển hoặc robot lắp ráp.
• Điều kiện tín hiệu:
  • Mô-đun có thể được sử dụng chođiều kiện tín hiệu, quan trọng trong việc đảm bảo rằng tín hiệu đầu vào được xử lý chính xác trước khi được gửi đến bộ điều khiển hoặc thiết bị xử lý khác.
• Kiểm soát 3 bước:
  • Trong trường hợp các quy trình đòi hỏi mộtKiểm soát 3 bước(như trong điều khiển nhiệt độ, điều khiển động cơ hoặc các hệ thống ba trạng thái khác), mô-đun này cung cấp chức năng cần thiết.

Lợi ích:

1. Sự linh hoạt: Khả năng lựa chọn các chế độ hoạt động khác nhau (quản lý nhị phân, điều khiển tương tự, điều kiện tín hiệu) làm cho mô-đun thích nghi với một loạt các ứng dụng và trường hợp sử dụng.
2. Xử lý lỗi và tính toàn vẹn truyền thông: Kiểm tra tỷ giá tích hợp và báo cáo lỗi thông quaChỉ số LEDgiúp đảm bảo truyền thông đáng tin cậy và tính toàn vẹn của hệ thống, làm cho mô-đun mạnh mẽ hơn trong môi trường công nghiệp.
3. Dễ dàng hội nhập: Việc thiết lập địa chỉ tự động và tương thích với các trạm xử lý đa mục đích làm cho mô-đun dễ dàng tích hợp vào các hệ thống lớn hơn, giảm thời gian cài đặt và sự phức tạp.
4. Nhỏ và đáng tin cậy: Thiết kế nhỏ gọn và chẩn đoán mạnh mẽ (với chỉ số nhiễu) làm cho mô-đun này phù hợp cho môi trường công nghiệp quan trọng, nơi độ tin cậy của hệ thống là điều cần thiết.

Kết luận:

Mô-đun này là một giải pháp điều khiển mạnh mẽ và linh hoạt kết hợpđiều khiển nhị phân và tương tự,điều kiện tín hiệu, vàkiểm tra lỗiSử dụng trong các ứng dụng công nghiệp khác nhau, từ điều khiển ổ đĩa đến logic tuần tự và điều kiện tín hiệu, làm cho nó trở thành một lựa chọn linh hoạt cho các hệ thống tự động hóa phức tạp.Cho dù được sử dụng trong sản xuất, kiểm soát quy trình, hoặc bất kỳ ứng dụng nào đòi hỏi kiểm soát chính xác các ổ đĩa, thiết bị điều khiển hoặc cảm biến, mô-đun này cung cấp hiệu suất đáng tin cậy, hiệu quả và thích nghi.
