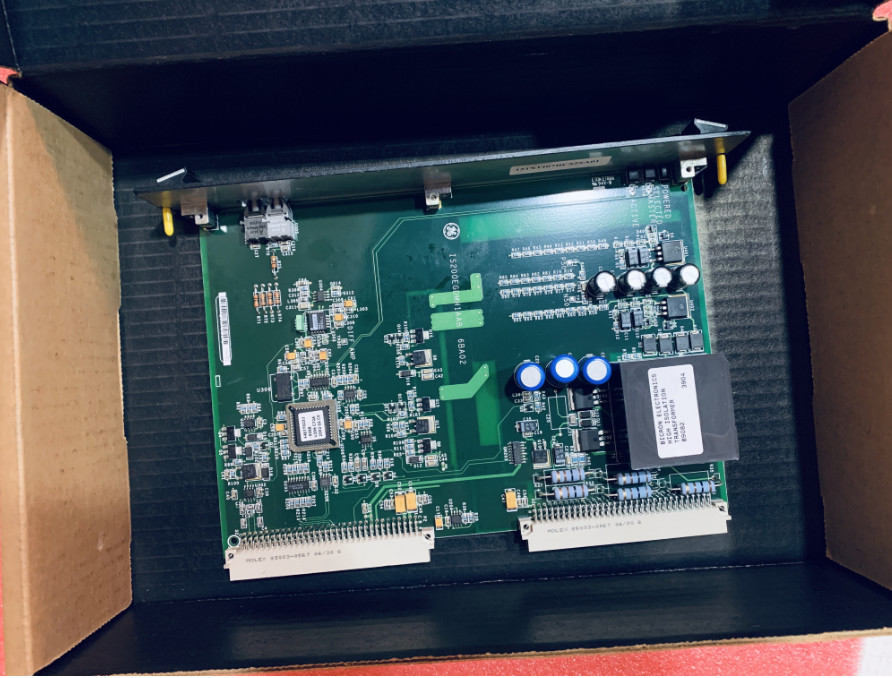

Sản phẩm:IS200EGDMH1AFG Exciter Ground Detector Module

Mô tả

IS200EGDMH1AFG là một mô-đun phát hiện mặt đất kích thích được sản xuất và thiết kế bởi General Electric như là một phần của loạt EX2100 được sử dụng trong các hệ thống kiểm soát kích thích của GE.IS200EGDMH1 Ground Detection Module được sử dụng trong EX2100 Excitation ControlNó là một khe cắm kép, bảng yếu tố hình dạng cao gấp đôi (6U) được gắn trong giá đỡ Exciter Power Backplane (EPBP).Các cảm biến mặt đất lĩnh vực phát hiện kháng cự độ tuổi rò rỉ lĩnh vực giữa bất kỳ điểm nào trong mạch lĩnh vực máy phát điện để mặt đấtMột hệ thống đơn giản sẽ có một EGDM, và một hệ thống dư thừa sẽ có ba. vị trí của EGDM được hiển thị trong hình 1.cảm nhận điện áp qua điện trở cảm nhận mặt đất và gửi tín hiệu đến EGDM (s) qua một cáp chín dây dẫn. Exam module được gắn trong High Voltage Module nằm trong bảng phụ trợ.

Trong điều khiển dư thừa, bộ ba bảng EGDM được cấu hình là Controller (C), Master 1 (M1) và Master 2 (M2).Cấu hình cho mỗi EGDM được điều khiển bởi một bộ chân chương trình trên đầu nối P2Thông tin về master cung cấp tín hiệu ổ đĩa cho kháng cự cảm biến trong Module Attenuator được gửi từ DSPX, thông qua EISB trong rack điều khiển, đến EGDM C.Khi nhận được thông tin này qua liên kết sợi quang, C hoặc cung cấp năng lượng cho rơle trong Module Attenuator nếu M2 là trình điều khiển, hoặc để nó không cung cấp năng lượng nếu M1 là master được chọn.một tín hiệu chênh lệch được gửi đến M1 và M2 cho biết máy chủ được chọn. Tín hiệu này kích hoạt máy phát tín hiệu trên chủ hoạt động và chọn nguồn lệnh thử nghiệm trên mỗi mô-đun (M1, M2 và C).Bây giờ chủ hoạt động nhận được một tín hiệu dao động qua các liên kết sợi quang từ DSPX thông qua EISB mà nó chuyển đổi thành một tín hiệu tích cực hoặc âm 50 voltĐiện áp sóng vuông này được gửi qua cáp đến mô-đun EXAM và áp dụng cho một đầu của Sense Resistor.

Máy điều hòa tín hiệu nhận được tín hiệu chênh lệch suy yếu (10:1) từ điện trở Sense trong mô-đun EXAM.Máy điều hòa tín hiệu là một bộ khuếch đại chênh lệch gia tăng đơn giản với tỷ lệ từ chối chế độ chung cao theo sau là một bộ chuyển đổi A-to-D (Voltage Controlled Oscillator VCO)VCO truyền qua một bộ truyền quang.Các mạch điều hòa tín hiệu được cung cấp bởi một nguồn điện cô lập để duy trì nhân viên và an toàn thiết bị do điện áp chế độ chung cao tại Sense Resistor. Các điều hòa tín hiệu có thể đo lường mức đầu ra của bộ khuếch đại sức mạnh bằng cách đặt đất phía cầu của cảm giác giảm nhẹ kháng cự theo lệnh từ phần điều khiển.

Các đặc điểm:

• Phần C của bộ điều khiển nhận tất cả các tín hiệu lập trình và điều khiển từ các nguồn khác nhau để xác định mô-đun nào sẽ là chủ.Nó cũng nhận được tín hiệu dao động từ DSPX để nó có thể tạo ra một lệnh thử nghiệm tại mỗi chuyển đổi của tín hiệu dao động.

• Chỉ thị thử nghiệm là một tín hiệu dài 250 ms có thể được kích hoạt lại ở mỗi chuyển tiếp của tín hiệu dao động (ngay cả khi thời gian của tín hiệu ít hơn 250 ms).

• Lệnh thử nghiệm này sau đó được gửi đến phần điều khiển của mỗi mô-đun (M1, M2 và C) để tạo ra tín hiệu thử nghiệm dài 250 ms tại mỗi chuyển tiếp tích cực của lệnh thử nghiệm.Dấu hiệu này không thể kích hoạt lại và do đó các chuyển tiếp phải được tách ra hơn 250 ms trước khi có thể tạo ra một tín hiệu thử nghiệm khác..

• Các phần cung cấp điện nhận được 24 V dc từ EPSM thích hợp thông qua EPBP (backplane).nó chuyển đổi nó thành ± 65 V dc (không bị cô lập) cho bộ khuếch đại công suất trong phần máy phát tín hiệu, và +5 V dc (cô lập) và ±15 V dc (cô lập) cho điều kiện tín hiệu.

• Điện áp đầu ra của bộ khuếch đại công suất là một nguồn điện áp với trở kháng đầu ra nhỏ hơn 1,0 Ohm. Điện áp đầu ra là sóng vuông ± 50 Volt với dòng điện giới hạn khoảng 80 mA,và với thời gian hoạt động bình thường là 5 giâyTrong quá trình thử nghiệm, thời gian giảm xuống còn 400 ms.
•
•
