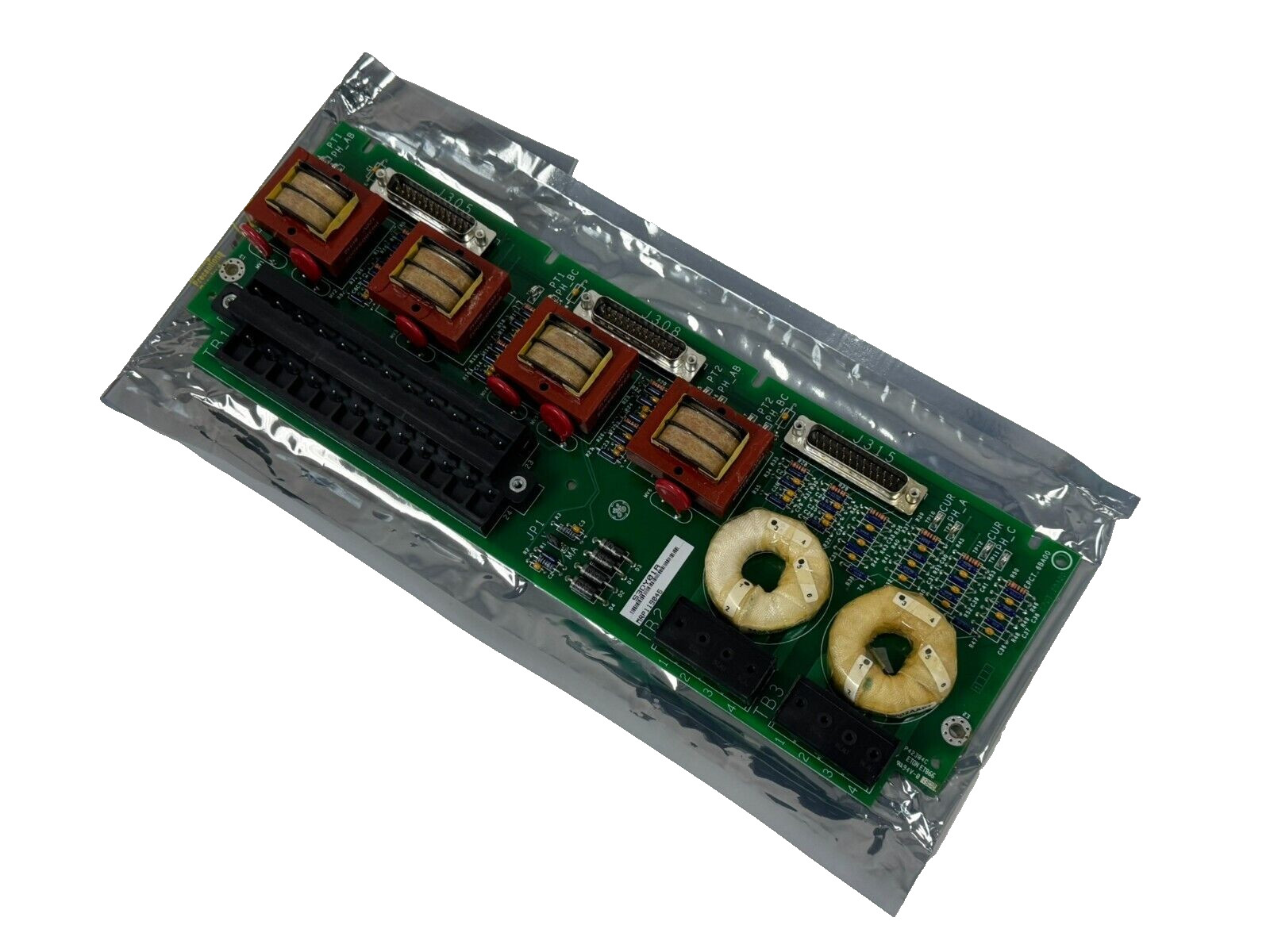

IS200EPCTG1AAA Exciter PT/CT Terminal Board

Mô tả

IS200EPCTG1AAA là một Exciter PT / CT (EPCT) bảng đầu cuối được phát triển bởi GENó là một phần của hệ thống kích thích EX2100.Exciter PT / CT (EPCT) bảng đầu cuối phục vụ như là một thành phần không thể thiếu được thiết kế đặc biệt để xử lý các phép đo quan trọng của điện áp và dòng máy phát điện thông qua biến áp cách lyBảng này tích hợp hai đầu vào điện áp của bộ biến áp tiềm năng máy phát điện 3 pha (PT) và hai đầu vào bộ biến áp dòng máy phát điện (CT), cung cấp các tùy chọn hiện tại của 1 A hoặc 5 A.Tất cả các tín hiệu đầu ra từ các biến áp cách ly được hiệu quả cáp đến bảng EMIONgoài ra, EPCT chứa một đầu vào tương tự duy nhất, có khả năng chấp nhận đầu vào điện áp hoặc dòng điện.Đối với các ứng dụng đòi hỏi độ tin cậy tối đa, hệ thống có thể kết hợp tối đa ba bảng EPCT, đảm bảo sự dư thừa và độ bền của hệ thống.

• Chức năng của bảng bao gồm nhận điện áp máy phát từ các bộ biến áp tiềm năng của khách hàng, hướng các đầu vào này qua các công tắc đến TB1.Thiết lập này cho phép cho chiều dài cáp lên đến 1000 ft sử dụng 12 AWG dâyCác đầu vào PT, thường hoạt động ở tần số 115 V rms và tần số 50/60 Hz, được hợp nhất để đảm bảo bảo vệ chống lại các bất thường điện tiềm ẩn.
• Bên trong bảng, hai bộ biến áp cách ly thực hiện hiệu quả một phép đo điện áp delta mở ba dây, tạo ra một đầu ra 1.533 V rms từ một đầu vào 115 V rms.hai đầu vào dòng điện máy phát từ các CT được kết nối với các khối đầu cuối không cắm, TB2 và TB3. Mỗi bộ biến áp hiện tại có một dây chuyền rms 0-1 A và một dây chuyền rms 0-5 A, chỉ có một dây dẫn đến EPCT. Chiều dài cáp từ bộ biến áp đến bảng có thể kéo dài đến 1000 ft,chứa các đường kính dây lên đến # 10 AWG để truyền tải đáng tin cậy.
• Bao gồm bốn điểm thử nghiệm điện áp (TP9-12), được đặt chiến lược trên mỗi chân của mặt phụ của các bộ biến đổi cách ly dòng máy phát điện.Điều quan trọng cần lưu ý là các điểm thử nghiệm này không nên được nối đất thông qua thiết bị đo.
• Quyết định thiết kế này rất cần thiết để đảm bảo phép đo chính xác và ngăn chặn sự can thiệp tiềm năng có thể làm tổn hại đến độ chính xác phép đo.
• Định dạng của bảng, như được mô tả trong Định dạng bảng, thể hiện sự sắp xếp của các thành phần.thiết yếu cho các phép đo tương ứng của chúng. Khối cuối TB1, được giữ ở vị trí bằng hai ốc vít, được thiết kế để gỡ bỏ nếu cần thiết. Tuy nhiên, các khối cuối TB2 và TB3 được cố định,phục vụ như một biện pháp bảo vệ chống lại tình huống mạch mở CT tiềm ẩn.
• Trong một thiết lập điều khiển đơn giản, các tín hiệu điện áp được hướng qua đầu nối J305 đến bảng EMIO nằm trong bộ điều khiển M1.các tín hiệu này được phân phối, cho phép kết nối với các đầu nối J305, J308 và J315. Sau đó, chúng được truyền đến các bộ điều khiển M1, M2 và C, đảm bảo sự dư thừa và khả năng phục hồi của hệ thống.
• Điều này giúp đo lường thông qua tám điểm thử điện áp (TP1-8), nằm ở vị trí chiến lược trên mỗi chân của mặt phụ của các biến áp cách ly.Các điểm thử nghiệm này cung cấp truy cập thuận tiện cho mục đích chẩn đoán và thử nghiệm.
• Hệ thống kết hợp ba kết nối phụ D 25 chân, cụ thể là J305, J308 và J315.cho phép kết nối liền mạch với bảng EMIO, do đó tạo điều kiện giao tiếp và chuyển dữ liệu trong cấu hình hệ thống.
