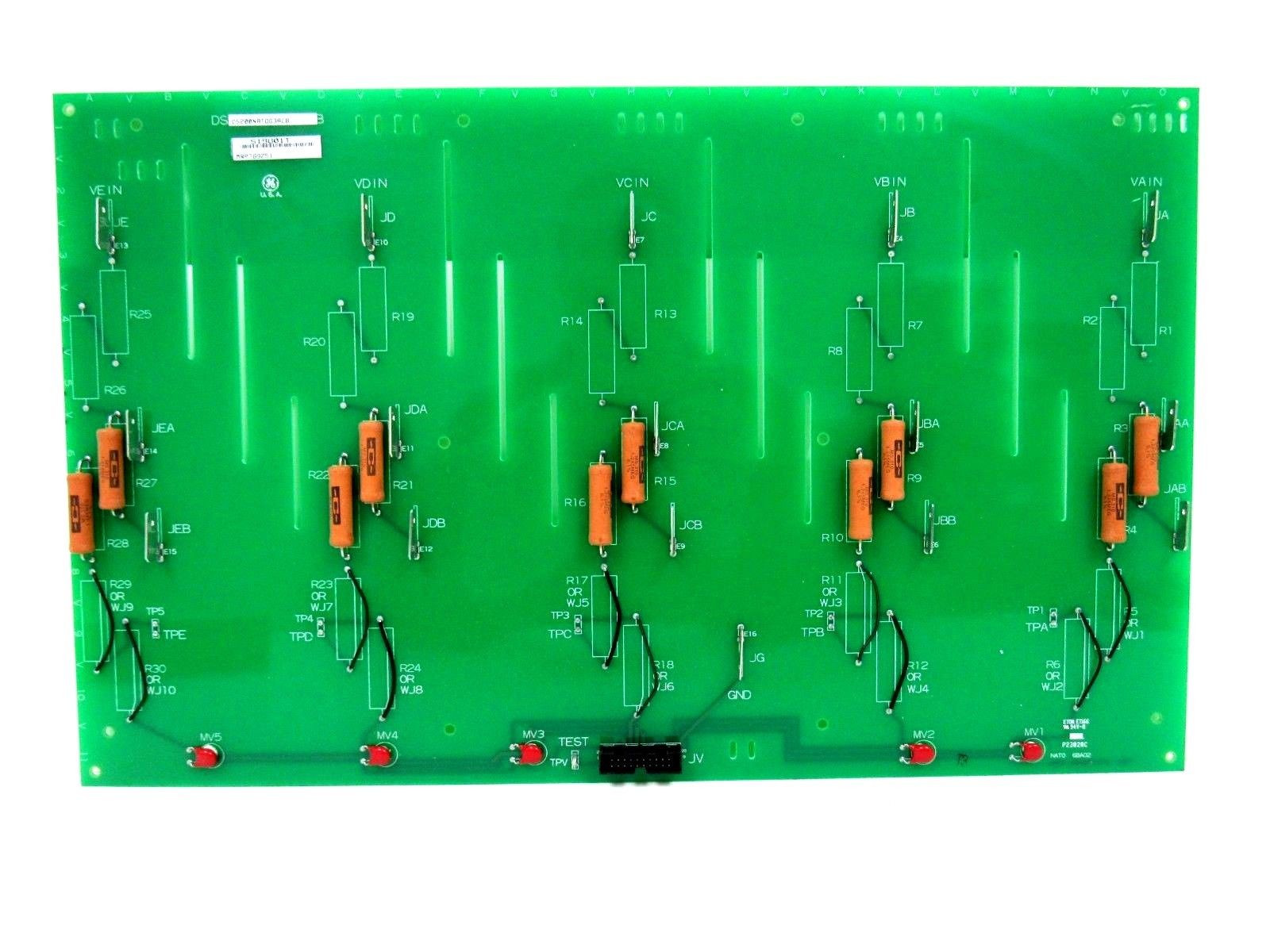

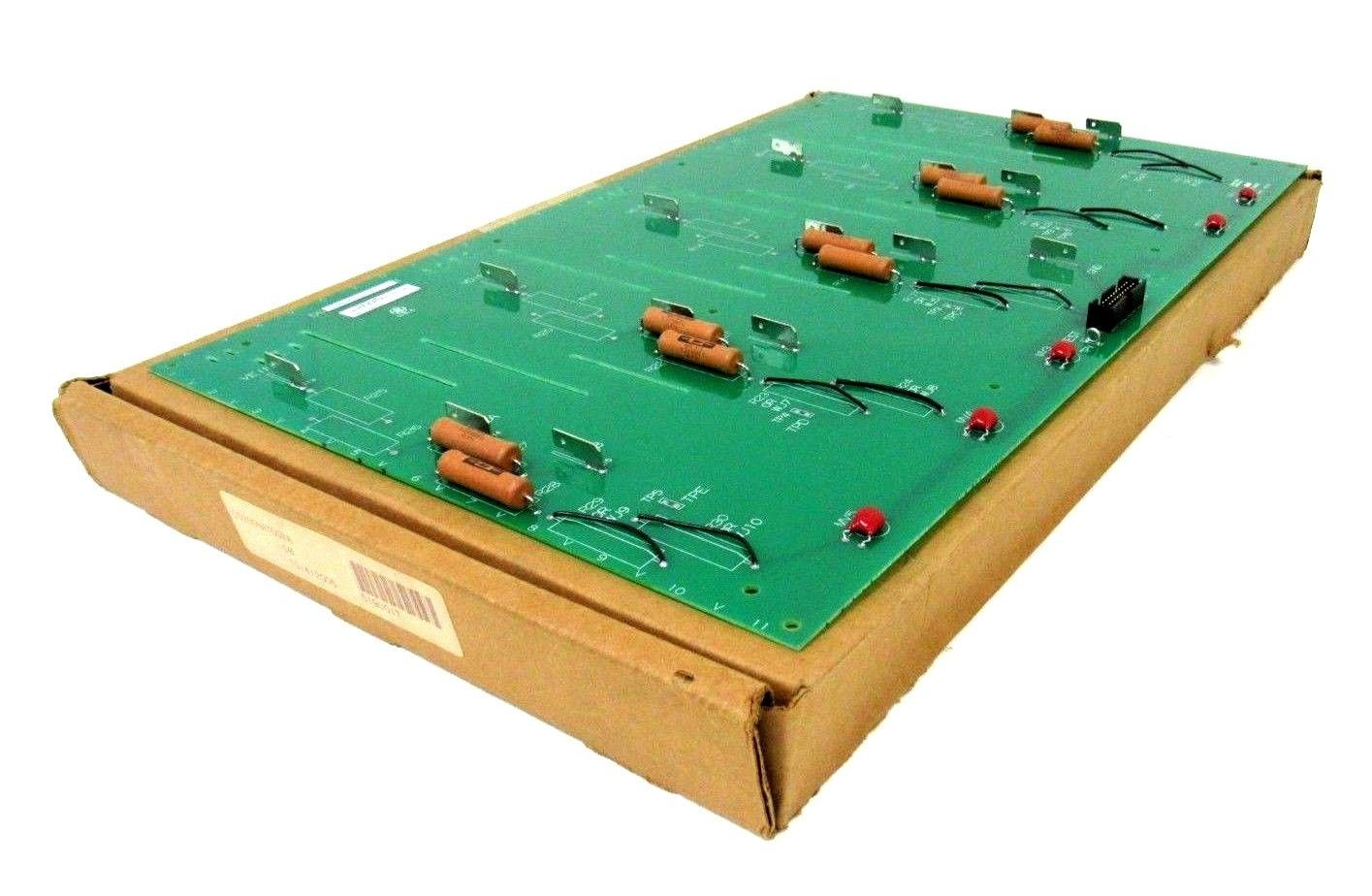

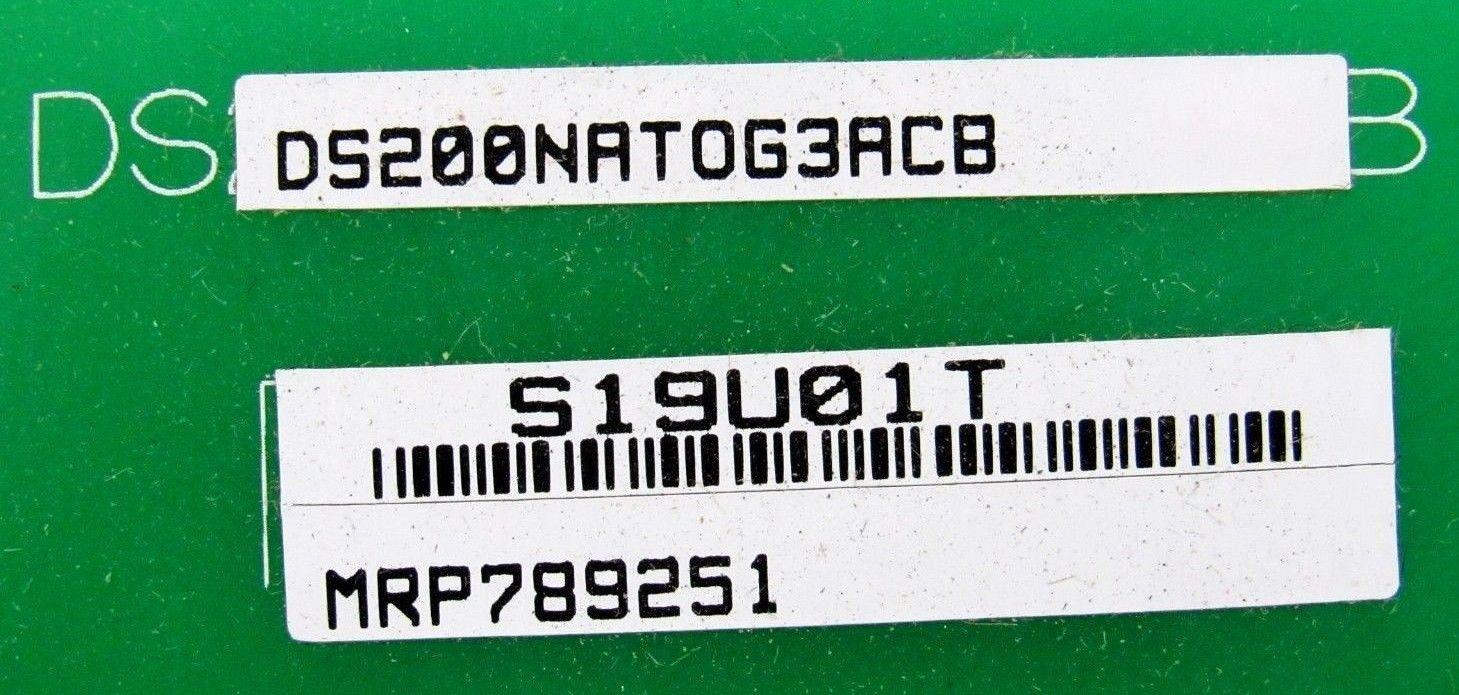

Sản phẩm:BẢNG MẠCH DS200NATOG3ACB GENERAL ELECTRIC

DS200NATOG3ACB là bảng mạch Điều khiển Phản hồi Điện áp do GE phát triển.Nó là một phần của hệ thống điều khiển GE Speedtronic Mark V. Nó quản lý và điều chỉnh tỷ lệ phản hồi điện áp từ cầu SCR (Bộ chỉnh lưu có điều khiển bằng silicon). Chức năng chính của nó là làm suy giảm cả điện áp AC và DC do cầu SCR tạo ra, điều này rất cần thiết để đo lường phản hồi chính xác.

Tính năng

• Bảng mạch hoạt động bằng cách giảm biên độ của điện áp cao do cầu SCR tạo ra xuống mức có thể được xử lý an toàn và chính xác bởi hệ thống điều khiển. Sự suy giảm này đảm bảo rằng các tín hiệu phản hồi từ cầu SCR là chính xác và đáng tin cậy.
• Ngoài vai trò suy giảm, bảng mạch còn tích hợp với các thành phần quan trọng khác của hệ thống điều khiển. Nó cộng tác với bảng phân phối và trạng thái cổng, bảng này quản lý việc phân phối các xung cổng và tín hiệu trạng thái cần thiết cho hoạt động của cầu SCR. Bảng mạch cũng giao tiếp với mặt sau VME, cung cấp các đường dẫn kết nối và liên lạc cần thiết để tích hợp hệ thống.
• Bằng cách làm suy giảm điện áp cầu SCR và hoạt động kết hợp với bảng phân phối cổng và mặt sau VME, bảng mạch đảm bảo rằng phản hồi điện áp được điều chỉnh tỷ lệ chính xác và được tích hợp hiệu quả vào hệ thống điều khiển. Điều này góp phần vào sự ổn định và hiệu suất tổng thể của hệ thống điện.

Đầu vào

• Bảng mạch được thiết kế với năm chuỗi điện trở chính xác được kết nối nối tiếp giống hệt nhau. Các chuỗi này được sắp xếp đặc biệt để xử lý các loại đầu vào điện áp khác nhau.
• Có một chuỗi dành riêng cho mỗi trong ba pha AC của cầu SCR, cũng như một chuỗi cho điện áp bus DC dương và âm.
• Mỗi chuỗi điện trở có thể được cấu hình để xử lý các điện áp đầu vào khác nhau thông qua sự kết hợp của các đầu nối stab đầu vào và cầu nối dây.
• Bảng mạch cung cấp lựa chọn ba đầu nối stab đầu vào khác nhau và hai cầu nối dây, cho phép làm suy giảm điện áp đầu vào xuống năm mức cụ thể: 6900 volt, 4200 volt, 3300 volt, 2200 volt hoặc 1200 volt. Khả năng cấu hình này đảm bảo rằng bảng mạch có thể được điều chỉnh để đáp ứng các yêu cầu điện áp và điều kiện vận hành khác nhau.

Đầu ra

• Các đầu ra từ năm chuỗi điện trở được hợp nhất thành một đầu cắm ruy băng 20 chân duy nhất. Đầu cắm ruy băng này đóng vai trò là điểm kết nối chính để giao tiếp với các thành phần khác trong hệ thống điều khiển. Bằng cách sử dụng đầu cắm ruy băng 20 chân, bảng mạch NATO truyền hiệu quả các tín hiệu điện áp được điều chỉnh tỷ lệ từ cả năm chuỗi vào một giao diện đầu ra gắn kết, tạo điều kiện thuận lợi cho việc tích hợp dễ dàng hơn với các thành phần hệ thống khác.
• Để đảm bảo an toàn và độ tin cậy của các tín hiệu đầu ra, mỗi đầu ra được trang bị một điện trở varistor oxit kim loại (MOV). MOV đóng một vai trò quan trọng trong việc bảo vệ hệ thống khỏi các điều kiện điện áp quá mức. Nếu mạch ruy băng đầu ra bị gián đoạn trong khi điện áp đầu vào vẫn còn, MOV sẽ hoạt động để kẹp và giới hạn điện áp, ngăn không cho nó tăng lên mức có thể gây hư hỏng cho hệ thống hoặc các thành phần được kết nối khác. Biện pháp bảo vệ này giúp duy trì tính toàn vẹn của các tín hiệu đầu ra và đảm bảo rằng hệ thống hoạt động trong các thông số điện áp an toàn.
• Điện trở gánh, rất cần thiết để đo điện áp chính xác và điều chỉnh tỷ lệ tín hiệu, không nằm trên chính bảng mạch. Thay vào đó, nó nằm trên bảng phân phối và trạng thái cổng. Lựa chọn thiết kế này cho phép bảng mạch tập trung vào chức năng chính của nó là làm suy giảm và điều chỉnh tỷ lệ điện áp, trong khi điện trở gánh, nằm trên bảng phân phối và trạng thái cổng, quản lý việc chuyển đổi các tín hiệu bị suy giảm thành các giá trị điện áp có thể đo được. Sự sắp xếp này giúp hợp lý hóa chức năng của bảng mạch NATO và đảm bảo tích hợp hiệu quả với hệ thống điều khiển rộng hơn.

WOC có kho lớn nhất về Phụ tùng Mark V và chúng tôi có thể sửa chữa các phụ tùng bị lỗi của bạn với bảo hành.WORLD OF CONTROLScũng có thể cung cấp các linh kiện chưa sử dụng và được xây dựng lại với bảo hành. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ các nhu cầu cấp thiết của bạn liên quan đến phụ tùng quan trọng, Liên hệ với chúng tôi.
