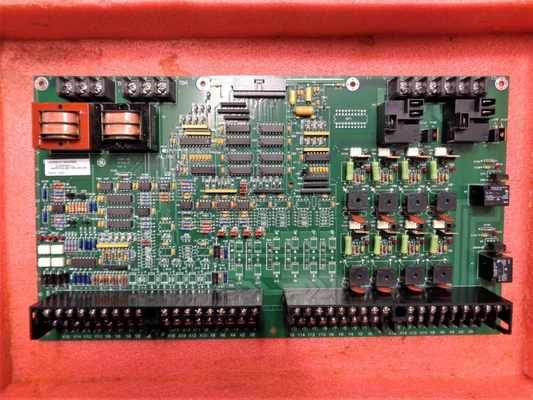

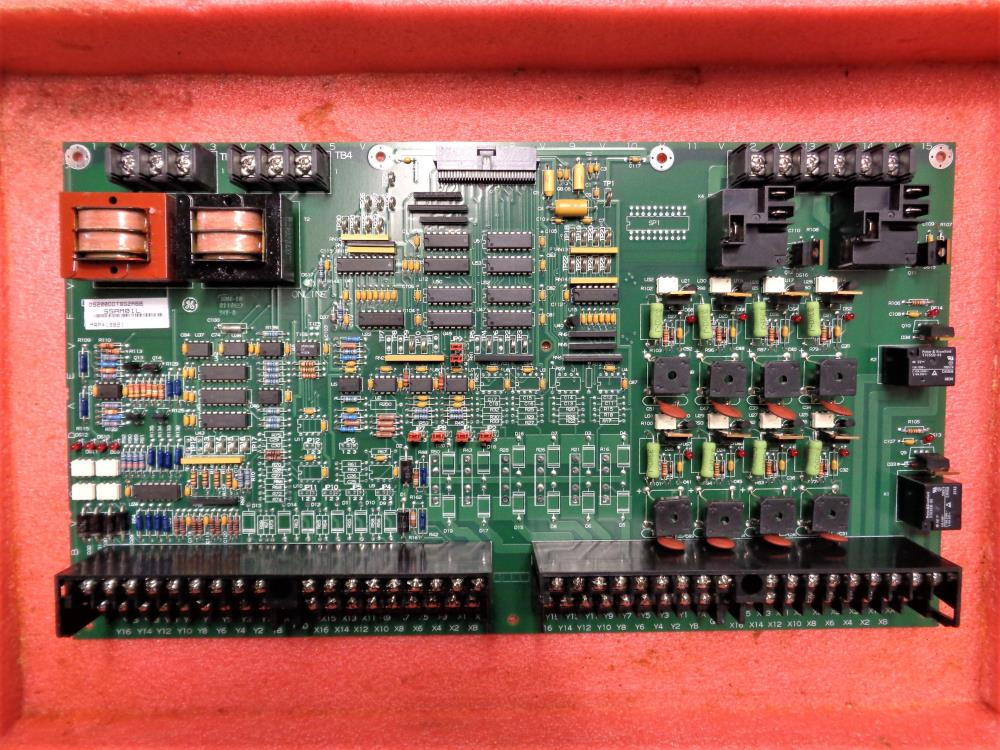

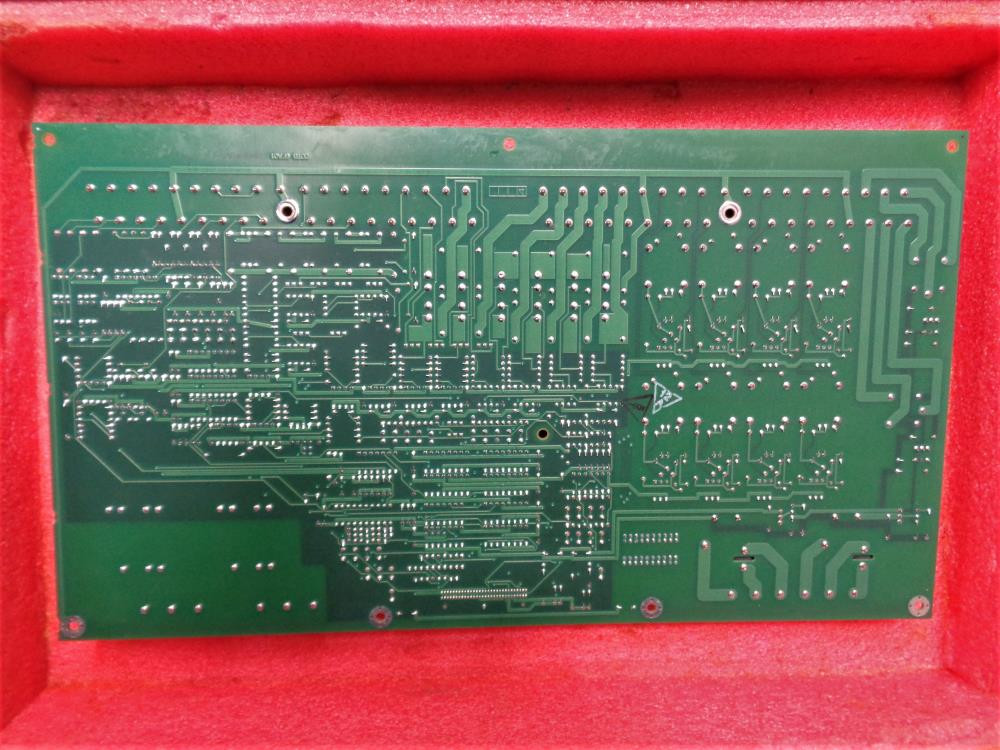

DS200DDTBG2ABB là Bảng Đầu cuối I/O Phụ trợ LCI.PCB này được tạo ra như một thành phần cho hệ thống Mark V của GE. Mark V là hệ thống quản lý tuabin khí và hơi nước Speedtronic thứ hai cung cấp các bản sao lưu dự phòng ba lần trên các thông số bảo vệ và điều khiển quan trọng. Dòng sản phẩm Mark V của bảng DS200DDTBG2ABB này cũng bao gồm các tính năng như chẩn đoán tích hợp, bảo trì trực tuyến và giao diện cảm biến trực tiếp.PCB DS200DDTBG2ABB có trên trang sản phẩm được cá nhân hóa này thực sự không phải là Bảng Đầu cuối I/O Phụ trợ LCI ban đầu được sản xuất để đặt trong Dòng Hệ thống Điều khiển Tuabin Mark V lớn hơn; đó sẽ là bảng mạch in gốc DS200DDTBG2 bị thiếu cả ba lần sửa đổi sản phẩm quan trọng của sản phẩm DS200DDTBG2ABB này.

Mẹo và Thông số kỹ thuật phần cứng

DS200DDTBG2ABB là một bảng điện áp cao. Chức năng của nó là tạo ra các kết nối hệ thống cho các tín hiệu I/O phụ trợ.Với chức năng Dòng Hệ thống Điều khiển Tuabin Mark V cụ thể này, không có gì ngạc nhiên khi sản phẩm DS200DDTBG2ABB này sử dụng các thành phần phần cứng và thông số kỹ thuật khuyến khích chức năng nâng cao của riêng nó.Bảng DS200DDTBG2ABB nhận nguồn từ và được kết nối với bảng DS200ADMA, là một mô-đun bảng con nằm trên bảng điều khiển bộ xử lý tín hiệu số DS200DSPC.DS200DDTBG2ABB được xây dựng với nhiều đầu vào và đầu ra. Các đầu ra này bao gồm đầu vào AC điện áp cao (2,), đầu vào tín hiệu dòng điện cao (6,), đầu vào tín hiệu dòng điện thấp (3,), đầu vào vòng lặp dòng điện 4-20 mA (tối đa 2,) và đầu vào điện áp không chuyên dụng.Các đầu vào vòng lặp dòng điện trong cụm Bảng Đầu cuối I/O Phụ trợ LCI DS200DDTBG2ABB này được gán lại từ các kênh đầu vào CT hoặc LEM bằng cách sử dụng cầu nối. Bảng DS200DDTBG2ABB có ở đây cũng có bốn đầu ra analog được đệm và hai đầu ra dòng điện 4-20mA. Bảng này cũng có mười sáu Đầu vào/Đầu ra kỹ thuật số.

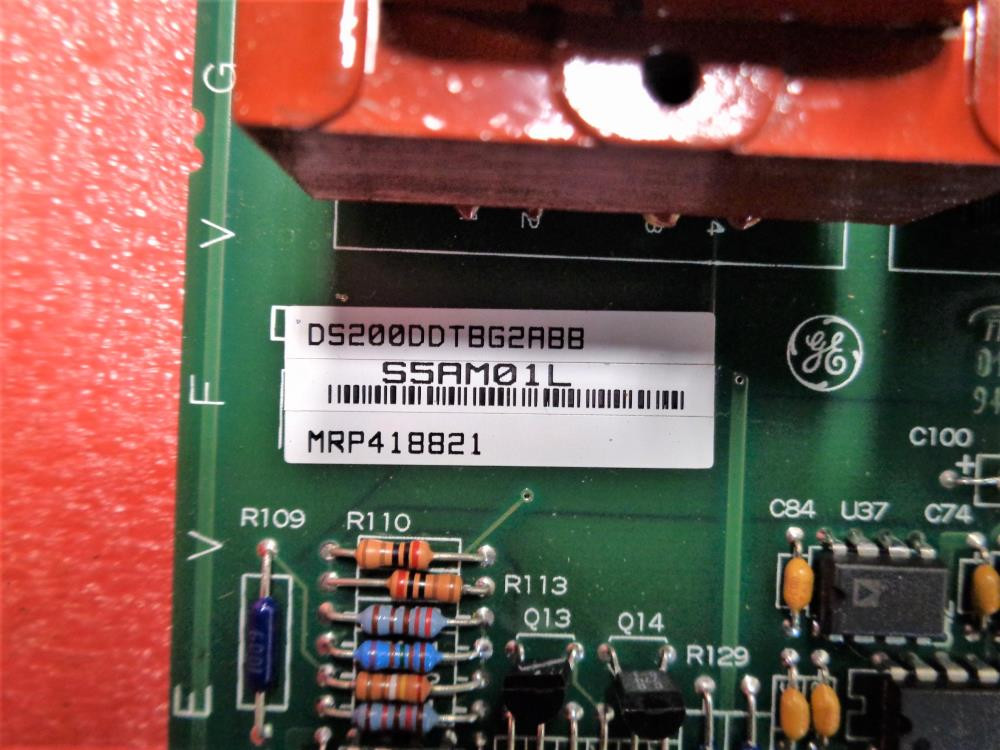

PCB DS200DDTBG2ABB được xây dựng với 33 điểm kiểm tra TP, được sử dụng để đo tín hiệu, cũng như 17 đèn LED (DS1-DS17.) Bảng bao gồm mười hai công tắc nhảy với 3 vị trí mỗi công tắc. Cài đặt gốc cho các công tắc này là ở vị trí 1-2. Về các thành phần phần cứng giới hạn điện áp tiêu chuẩn, Bảng Đầu cuối I/O Phụ trợ LCI DS200DDTBG2ABB sử dụng hai máy biến áp, bốn rơ le và mười bốn bóng bán dẫn. DS200DDTBG2ABB cũng sử dụng tụ điện và điện trở, đồng thời có một cụm được bảo đảm bằng kiểu phủ PCB thông thường mà nó đã được xử lý hóa học.Cụm bên trong của sản phẩm Dòng Mark V DS200DDTBG2ABB này cũng có tám varistor và mười lăm mảng mạng điện trở.Cuối cùng, bảng mạch in DS200DDTBG2ABB này có năm dải đầu cuối khác nhau từ ba vị trí vít đến ba mươi sáu vị trí vít và có nhiều mạch tích hợp, bao gồm một chip có thông tin nhận dạng bảng và sửa đổi phần cứng.Thông tin thêm về các chức năng của bảng, dữ liệu ứng dụng, tính năng và cài đặt có thể được tìm thấy trong GEI-100219, một ấn phẩm của General Electric có thể khó truy xuất thông qua internet do dòng sản phẩm DS200DDTBG2ABB này là một sản phẩm kế thừa Mark V.Trước khi đưa ra quyết định mua hàng cuối cùng trên Bảng Đầu cuối I/O Phụ trợ LCI điện áp cao DS200DDTBG2ABB này, điều quan trọng là phải nhận ra rằng các thông số kỹ thuật và kích thước hiệu suất ban đầu được giới thiệu của nó đã bị ảnh hưởng thông qua việc bao gồm một bảng sửa đổi sản phẩm đầy đủ với hai lần sửa đổi sản phẩm chức năng và một lần sửa đổi cấu hình tác phẩm nghệ thuật.
