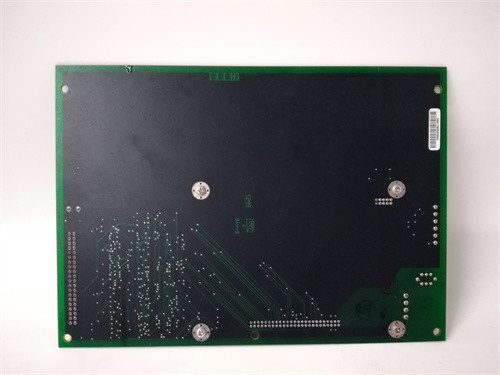

DS200DDTBG1A là một bảng đầu cuối I / O phụ trợ LCI được sản xuất và thiết kế bởi General Electric như là một phần của dòng Mark V được sử dụng trong Hệ thống điều khiển GE Speedtronic.DS200DDTB board (DDTB) là một bảng đầu cuối điện áp cao cho các kết nối hệ thống của tín hiệu I/O phụ trợ. Bảng kết nối với một bảng điều khiển mô-đun analog-to-digital DS200ADMA (ADMA) được gắn trên bảng điều khiển bộ xử lý tín hiệu kỹ thuật số DS200DSPC (DSPC).Các đầu nối mật độ cao và cáp ruy băng kết nối DDTB với bảng ADMA. Điện cho DDTB được cung cấp bởi bảng ADMA. DDTB cung cấp điều kiện tín hiệu, quy mô, bộ đệm,và cô lập để làm cho các tín hiệu ở mức hệ thống môi trường khắc nghiệt có thể truy cập được vào bộ xử lý tín hiệu kỹ thuật số (DSP) của bảng DSPCCác kết nối dây dẫn bên ngoài từ tín hiệu điện áp cao, I / O liên lạc, đo dòng (thông qua các thiết bị hiệu ứng Hall cấp thấp) hoặc CT dòng cao có thể được kết nối với các đầu cuối DDTB.Có phiên bản G1 và G2 của bảng DDTB. G2 thiếu một số chức năng của G1 và được lưu ý khi áp dụng.

Các đặc điểm:

Lưu ý:Có hai đầu vào tách biệt để kết nối với tín hiệu điện áp cao.và một bộ đệm để cung cấp tín hiệu từ đỉnh đến đỉnh ± 5 V cho đầu vào VCO của bảng ADMA (ở 693 V rms được áp dụng)Các đầu vào này có một khối đầu cuối vít riêng biệt được định giá và cô lập cho 1000 V transients đỉnh.

Nhập tín hiệu dòng điện cao:Có sáu đầu vào với điện trở cảm biến hiện tại phù hợp với tín hiệu dòng liên tục ± 5 amp (được thiết kế cho đầu vào CT).Chúng được đệm khác nhau và có thể dung nạp ± 12 V điện áp chế độ thông thườngMỗi đầu vào được lọc và quy mô. Các đầu vào này có một khối đầu cuối loại vít và được bảo vệ khỏi điện áp tăng.

Nhập tín hiệu điện thấp:Có ba đầu vào với kháng cự cảm biến dòng điện phù hợp với tín hiệu dòng liên tục ± 0,224 amp (được thiết kế cho tín hiệu biến áp dòng LEM).Chúng được đệm khác nhau và có thể dung nạp ± 12 V điện áp chế độ thông thườngMỗi đầu vào được lọc và quy mô. Các đầu vào này có một khối đầu cuối loại vít và được bảo vệ khỏi điện áp tăng.

4-20 mA CURRENT LOOP INPUT:Có các quy định cho việc phân bổ lại hai kênh đầu vào CT hoặc LEM làm máy thu cho các tín hiệu đầu vào vòng lặp hiện tại 4-20 mA. Việc phân bổ thay thế này được thực hiện bằng cách đặt lại một số jumper.Chống đầu vào là 192 ohm và đầu vào tương tự được dịch chuyển để 0 mA tạo ra thang tích cực âm và 20 mA tạo ra thang tích cực. Khám phá vòng mở và bình thường hóa đầu vào được quản lý bởi phần mềm.

Các nguồn điện áp không được chỉ định: Một bộ khuếch đại điện áp đầu vào khác biệt được cung cấp để cung cấp một đầu vào VCO tương tự trên bảng ADMA.Các đầu vào này có một khối đầu cuối loại vít và được bảo vệ khỏi sóng điện áp.

4-20 mA Điện:Hai đầu ra tương tự cũng điều khiển bộ đệm đầu ra nguồn hiện tại để hỗ trợ các tín hiệu đầu ra vòng lặp hiện tại 4-20 mA.Cả hai đầu ra điện áp và hiện tại đều hoạt động mọi lúc và có thể được sử dụng riêng lẻ hoặc cùng nhau bằng cách dây dẫn đến đầu cuối đầu ra tương ứng của họCó một giai đoạn đảo ngược và tăng trong trình điều khiển 4-20 mA như vậy mà một đầu vào +5 V từ bảng ADMA làm cho đầu ra sản xuất 4 mA và một đầu vào -5 V làm cho đầu ra sản xuất 20 mA.Một đầu ra không được phép tạo ra 0 mA để tránh nhầm lẫn với phát hiện vòng mở.
