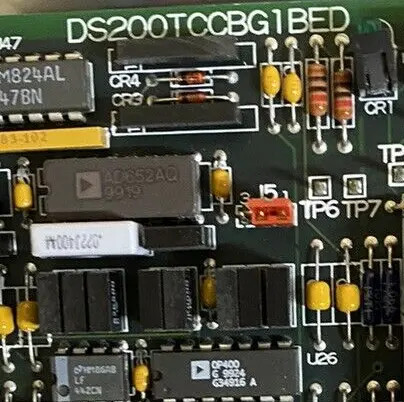

GE I / O TC2000 Analog Board DS200TCCBG1BED có một vi xử lý 80196 và nhiều module PROM. Nó cũng chứa một đèn LED và 2 đầu nối 50 pin.Đèn LED có thể nhìn thấy từ góc nhìn bên của bảngCác ID cho các đầu nối 50 pin là JCC và JDD. Máy vi xử lý sử dụng các hướng dẫn xử lý và phần mềm vững trên các mô-đun PROM.Chương trình thêm hoặc cập nhật phần mềm không cần thiết khi bạn cài đặt bảng thay thế. Tất cả những gì cần thiết là di chuyển các mô-đun PROM từ bảng cũ đến ổ cắm trên bảng thay thế. Bằng cách đó, bạn có thể tiếp tục hoạt động ổ đĩa và biết rằng xử lý sẽ là như nhau.

Bạn cũng phải kết nối lại các dây cáp ruy băng vào các đầu nối tương tự trên bảng thay thế.Bởi vì có 5 đầu nối 34 chân., có một cơ hội mà bạn có thể kết nối các cáp ruy băng vào các đầu nối sai. cũng có một cơ hội của kết nối các đầu nối 50 pin vào các đầu nối sai.Tất cả các đầu nối có đầu nối ID và ngay cả khi bảng thay thế là một phiên bản mới hơn, các ID kết nối sẽ giống nhau.

Bạn có thể thấy rằng các thành phần trên bảng thay thế ở các vị trí khác nhau và rằng các thành phần trông khác nhau.tính tương thích giữa các phiên bản được duy trì và tấm thay thế sẽ cung cấp kết quả xử lý giống như tấm bị lỗi. Cắm các cáp ruy băng vào các đầu nối tương tự trên bảng mới và sử dụng các ID đầu nối để lập bản đồ bảng cũ để bảng mới.

General Electric I / O TC2000 Analog Board DS200TCCBG1B có một vi xử lý 80196 và nhiều mô-đun PROM. Nó cũng chứa một đèn LED và 2 đầu nối 50 pin.Đèn LED có thể nhìn thấy từ góc nhìn bên của bảng. ID cho các kết nối 50 chân là JCC và JDD. Bảng cũng được lấp đầy với 3 jumper. Các jumper có ID được in trên bề mặt của bảng. ID là JP1, JP2 và JP3.

Khi bảng gốc được cài đặt trong ổ đĩa, người cài đặt cấu hình bảng để đáp ứng tốt nhất các yêu cầu của ổ đĩa.Các jumpers cho phép nhà lắp đặt để thiết lập các giá trị cấu hình bằng cách thay đổi vị trí của các jumpersCác vị trí mặc định của các jumpers được sử dụng trong hầu hết các điều kiện và không yêu cầu hành động thêm của nhà lắp đặt.trong một số tình huống, người lắp đặt thay đổi vị trí của người nhảy dựa trên thông tin có sẵn trong thông tin in được cung cấp cùng với bảng.

Trong một máy nhảy 3 chân, máy nhảy bao gồm 2 chân cùng một lúc. ví dụ, máy nhảy có thể bao gồm chân 1 và 2 hoặc chân 2 và 3.nắm lấy jumper với ngón cái và ngón trỏ của bạn và kéo nó ra khỏi chânMột số jumper không được sử dụng để cấu hình bảng và chỉ có một vị trí hỗ trợ.Trong trường hợp này, vị trí thay thế được sử dụng để thử nghiệm sản phẩm bởi nhà sản xuất để thử nghiệm một mạch hoặc chức năng cụ thể.
