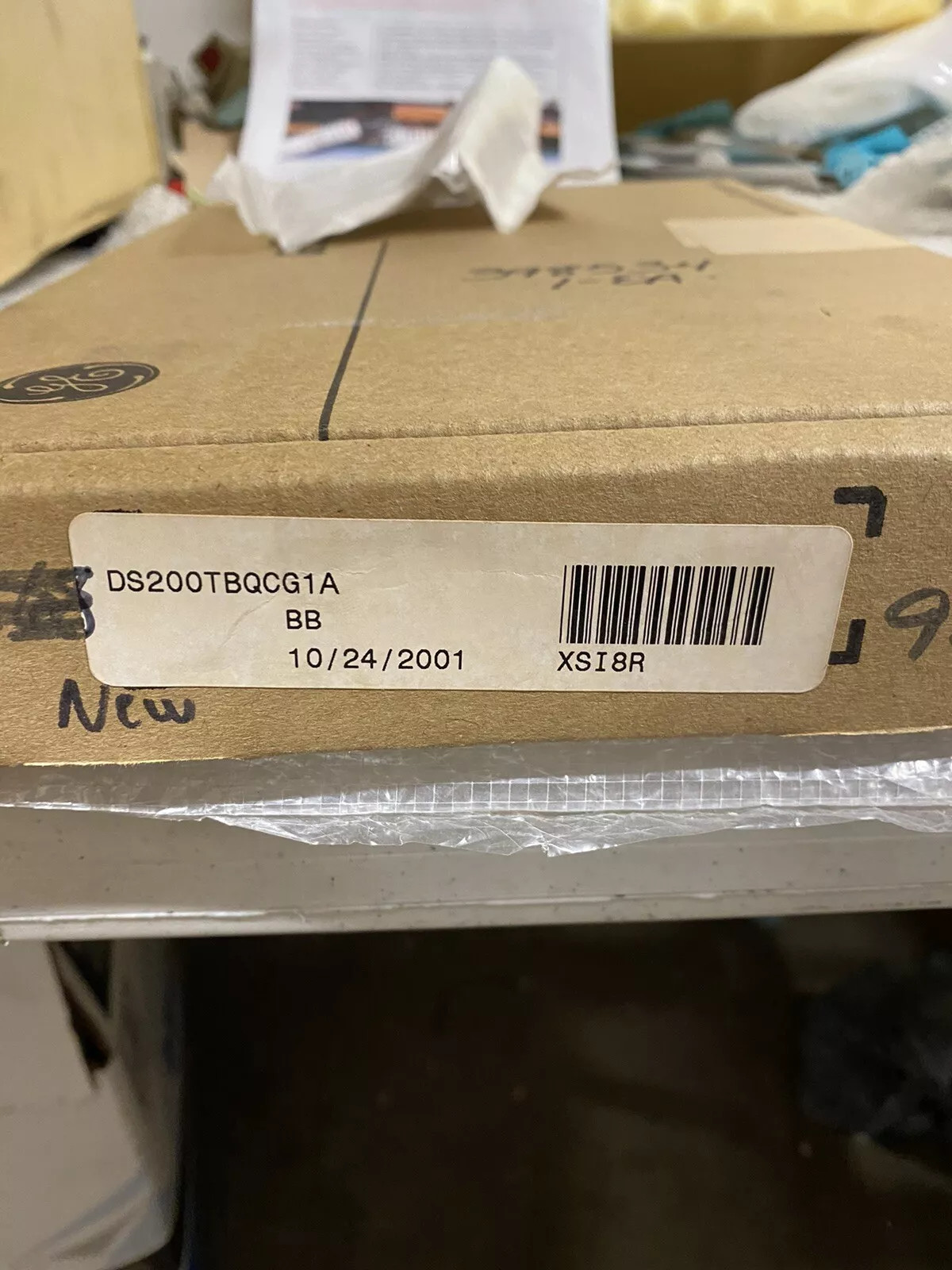

DS200TBQCG1ABB GE RST Analog Termination Board có 2 khối đầu cuối với mỗi khối chứa 83 đầu cuối cho dây tín hiệu cùng với 15 jumper, 3 đầu nối 40 chân và 3 đầu nối 34 chân.Nó được thiết kế để 11.25 inch chiều dài và 3 inch chiều cao và chứa một lỗ vít ở mỗi góc để gắn bảng trong giá nằm bên trong ổ đĩa.

Điều quan trọng là phải cẩn thận khi tháo vít vì một vít bị mất có thể rơi vào một tấm ván và gây ra điện ngắn dẫn đến hỏa hoạn hoặc cháy điện.Nó cũng có thể bị kẹt trong các bộ phận chuyển động mà sẽ làm hỏng các bộ phận hoặc gây ra ổ đĩa thất bạiKhông gian trên bảng được phân bổ cho các khối đầu cuối cung cấp các phương tiện để nhận tín hiệu từ các bảng khác được lắp đặt trong ổ đĩa.Những khối đầu cuối tương tự cũng cho phép bảng để truyền tín hiệu và thông tin đến các bảng khác.

GE RST Analog Termination Board DS200TBQCG1A có 2 khối đầu cuối. Mỗi khối chứa 83 đầu cuối cho dây tín hiệu.GE RST Analog Termination Board DS200TBQCG1A cũng chứa 15 jumpers, 3 kết nối 40 pin, và 3 kết nối 34 pin.

Số lượng dây tín hiệu tối đa mà bạn có thể kết nối với các thiết bị đầu cuối là 166. TB1 và TB2 là các ID liên kết với các khối đầu cuối.,để ID một thiết bị đầu cuối cụ thể bạn có thể sử dụng ID khối đầu cuối và ID số đầu cuối cùng với nhau. ví dụ: TB1 83 đề cập đến thiết bị đầu cuối 83 trên khối đầu cuối TB1.Khi bạn đang chuẩn bị để thay thế GE RST Analog Termination Board DS200TBQCG1A thực hành tốt nhất là chuẩn bị thẻ mà bạn có thể gắn trên mỗi dây tín hiệu gắn với một đầu cuốiViết trên mỗi thẻ ID khối đầu cuối và ID số đầu cuối.

Thẻ thay thế có thể là một phiên bản sau cùng một model board. Một phiên bản mới hơn sẽ chứa những cải tiến mới nhất. Điều này sẽ bao gồm firmware mới nhất và thay đổi mạch.Nó cũng có thể bao gồm các thành phần mới hơn.

Khi bạn kiểm tra trực quan bảng, nó có thể có các thành phần ở các vị trí khác nhau và các thành phần có thể trông khác nhau.bảng sẽ duy trì khả năng tương thích với ổ đĩa và sẽ hoạt động như nhauNgoài ra, các kết nối sẽ có mặt trên bảng mới nhưng có thể được đặt ở các vị trí khác nhau.
