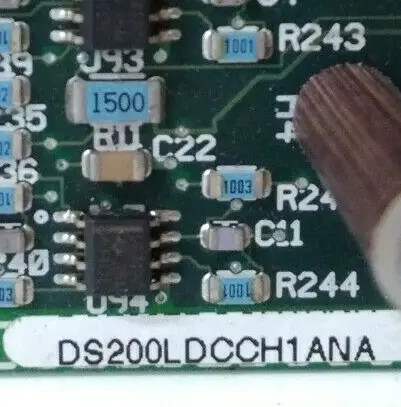

Sản phẩm:DS200LDCCH1ANA General Electric Drive Control/LAN Communications Board

Mô tả

GE Drive Control / LAN Communications Board DS200LDCCH1ANA có nhiều vi xử lý cung cấp điều khiển cho các chức năng ổ đĩa, động cơ và I / O.Nó cũng cung cấp điều khiển cho mạng LANGE Drive Control / LAN Communications Board DS200LDCCH1ANA được lấp đầy với bốn vi xử lý và mỗi vi xử lý được gán một chức năng riêng biệt.

Một vi xử lý cung cấp xử lý điều khiển ổ đĩa. Một vi xử lý cung cấp xử lý điều khiển động cơ. Một vi xử lý cung cấp xử lý đồng động cơ.Và một vi xử lý cung cấp xử lý điều khiển LAN.

Nếu bảng không hoạt động đúng cách hoặc dường như không cung cấp hiệu suất tối ưu, bạn có thể muốn thực hiện cài đặt lại mềm trên bảng.Một thiết lập lại cứng là khi nguồn điện bị gián đoạn và bảng phải khởi động lạiKhi có thể, điều này nên được tránh và nó chỉ nên xảy ra nếu ổ đĩa bị trục trặc hoặc tình trạng khởi động xảy ra khiến ổ đĩa ngừng hoạt động bất ngờ.nếu một tình trạng quá tải xảy ra ổ sẽ tự động tắt để bảo vệ các thành phần và động cơ.

Lựa chọn tốt hơn để khởi động lại bảng là khởi động lại mềm. Đây là khi điện vẫn còn trong bảng và được sử dụng để xóa lỗi.Một phương pháp thực hiện một thiết lập lại là nhấn nút Reset trên bảngChỉ có một cá nhân có trình độ nên làm điều này vì năng lượng có mặt trong ổ đĩa và có nguy cơ sốc điện hoặc bỏng.Nó đòi hỏi người phục vụ để đạt đến trong tủ bảng và nhấn nút Reset. Nhấn nút trong khoảng 5 giây, sau đó thả nút.

DS200LDCCH1ANA là một bảng mạch truyền thông LAN được phát triển bởi General Electric.Nó được sử dụng trong dòng sản phẩm GE EX2000 Excitation và DC2000 và là một bảng mạch 7 lớp tiên tiến mà về cơ bản là bộ não của EX2000 và DC2000Các chức năng chính được cung cấp bởi bảng bao gồm giao diện người vận hành, truyền thông LAN, xử lý ổ đĩa và động cơ và thiết lập lại ổ đĩa.Nó bao gồm một số tính năng trên tàu bao gồm một vi xử lý điều khiển LAN (mạng khu vực địa phương) truyền thông, điều khiển ổ đĩa và xử lý động cơ, giao diện người vận hành và hoàn chỉnh thiết lập lại ổ đĩa. Có bốn vi xử lý trên bảng, cung cấp cho nó một phạm vi phủ sóng I / O và điều khiển ổ đĩa.

Bộ vi xử lý điều khiển ổ đĩa được đặt trên bảng như vị trí U1 và nó cung cấp các thiết bị ngoại vi I / O tích hợp, cung cấp các khả năng như bộ hẹn giờ và giải mã.Thứ hai là bộ xử lý điều khiển động cơ được ghi trên bảng là U21. Các mạch điều khiển động cơ và I / O (analog và kỹ thuật số) thông tin liên lạc có sẵn với bộ xử lý này. U35 là vị trí của bộ xử lý đồng động cơ.Chỉ được sử dụng khi cần thêm chế biến, phần này làm việc để thực hiện toán học tiên tiến mà MCP không thể tính toán.

Bộ vi xử lý cuối cùng được tìm thấy trên bảng là bộ vi xử lý điều khiển LAN ở vị trí U18. Năm hệ thống bus (DLAN +, DLAN, Genius, CPL và C-bus) được chấp nhận bởi bộ vi xử lý này.Một hệ thống giao diện người dùng có sẵn với bàn phím chữ số gắn liền cho phép người dùng xem và điều chỉnh cài đặt hệ thống và chẩn đoán.
