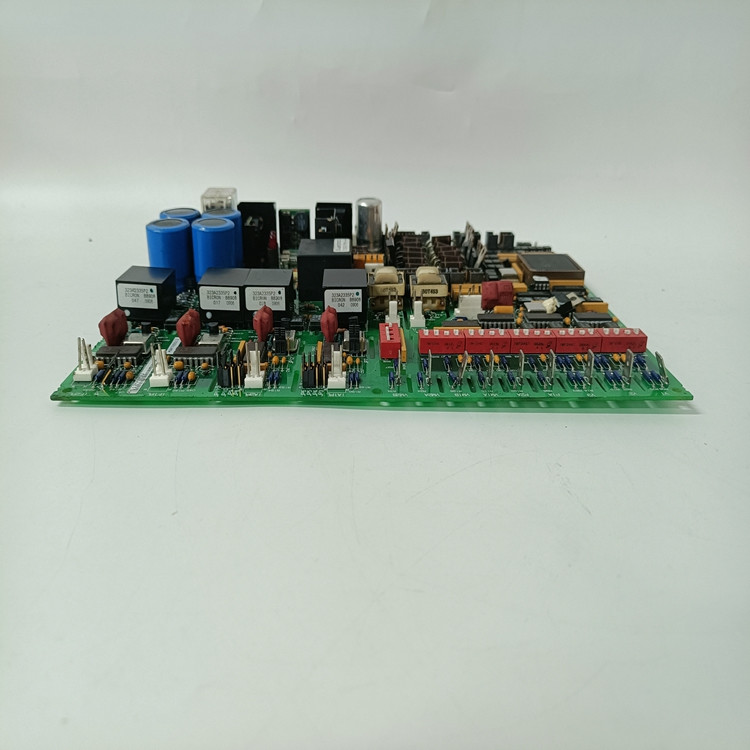

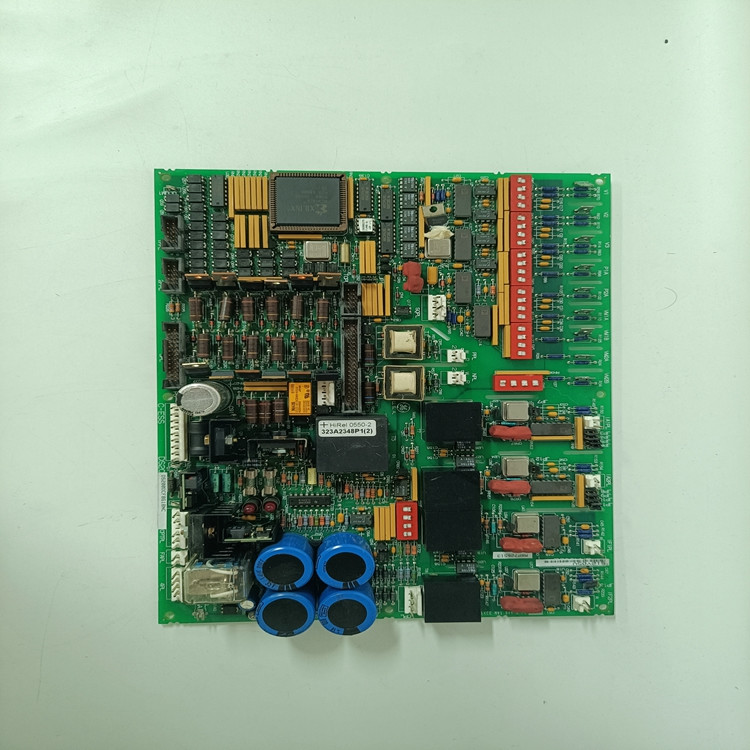

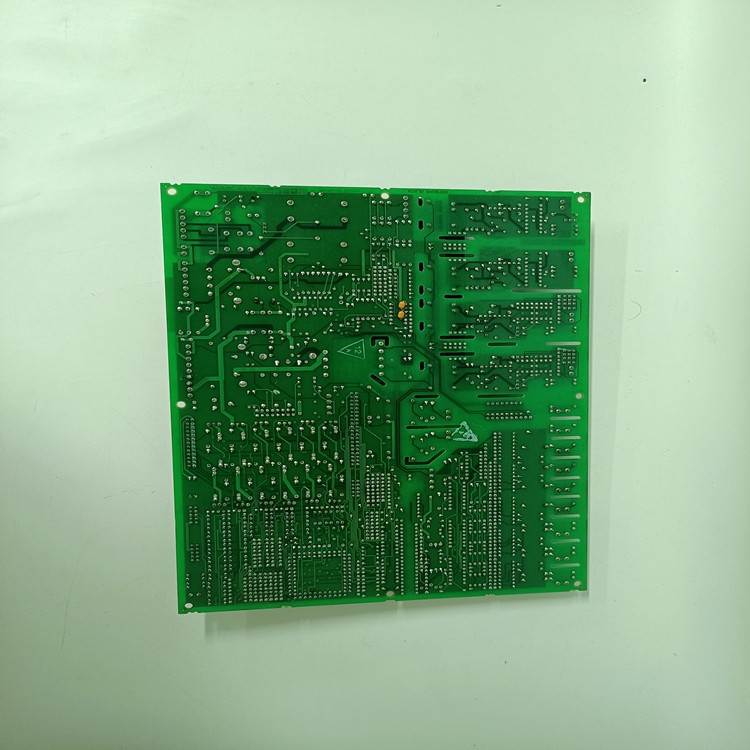

Sản phẩm: Bảng Điều khiển/Giao tiếp LAN GE DS200LDCCH1AGA

Mô tả

General Electric đã phát triển thẻ DS200LDCCH1AGA để hoạt động như một bảng điều khiển ổ đĩa và giao tiếp mạng cục bộ (LAN). Thẻ này được đặt trong dòng Mark V của các bảng ổ đĩa thay thế tương thích với các ổ đĩa và bộ kích thích DIRECTO-MATIC 2000 của GE. Khi được cài đặt trong một ổ đĩa, bảng cung cấp một loạt các chức năng điều khiển ổ đĩa và I/O cho ổ đĩa.

Thẻ giao tiếp DS200LDCCH1AGA chứa bốn bộ vi xử lý trên bo mạch. Một bộ xử lý điều khiển LAN (LCP) có sẵn để chấp nhận năm loại bus khác nhau được cấp cho ổ đĩa. Một bộ xử lý điều khiển ổ đĩa (DCP) cũng có sẵn để xử lý các chuyển đổi I/O tương tự và kỹ thuật số.

DCP cũng có khả năng điều khiển và chuyển đổi các thiết bị I/O ngoại vi như bộ mã hóa và bộ hẹn giờ. Một bộ xử lý điều khiển động cơ (MCP) được cung cấp để xử lý I/O kỹ thuật số được gửi đến ổ đĩa. Nếu các phép tính yêu cầu thêm sức mạnh xử lý mà DCP không thể cung cấp, bộ xử lý đồng động cơ (CMP) sẽ cung cấp thêm sức mạnh cần thiết để hoàn thành các chức năng này. Bảng được hoàn thiện với bàn phím chữ và số được sử dụng cho mục đích lập trình hệ thống và chẩn đoán.

DS200LDCCH1AGA là một bảng mạch giao tiếp LAN do General Electric phát triển. Nó được sử dụng trong các dòng sản phẩm GE EX2000 Excitation và DC2000 và là một bảng mạch 7 lớp tiên tiến, về cơ bản là bộ não của EX2000 và DC2000. Các chức năng chính do bảng cung cấp bao gồm giao diện người vận hành, giao tiếp LAN, xử lý ổ đĩa và động cơ và đặt lại ổ đĩa.

Nó bao gồm một số tính năng trên bo mạch bao gồm giao tiếp LAN (mạng cục bộ) được điều khiển bằng bộ vi xử lý, xử lý ổ đĩa và động cơ được điều khiển, giao diện người vận hành và đặt lại ổ đĩa hoàn chỉnh. Có bốn bộ vi xử lý trên bảng, cung cấp cho nó phạm vi bao phủ rộng lớn của I/O và điều khiển ổ đĩa. Bộ xử lý điều khiển ổ đĩa nằm trên bảng ở vị trí U1 và nó cung cấp các thiết bị ngoại vi I/O tích hợp, cung cấp các khả năng như bộ hẹn giờ và bộ giải mã. Thứ hai là bộ xử lý điều khiển động cơ được nhận dạng trên bảng là U21. Mạch điều khiển động cơ và giao tiếp I/O (tương tự và kỹ thuật số) có sẵn với bộ xử lý này. U35 là vị trí của bộ xử lý đồng động cơ. Chỉ được sử dụng khi cần xử lý bổ sung, phần này hoạt động để thực hiện các phép toán nâng cao mà MCP không thể tính toán.

Bộ xử lý cuối cùng được tìm thấy trên bảng là bộ xử lý điều khiển LAN ở vị trí U18. Năm hệ thống bus (DLAN+, DLAN, Genius, CPL và C-bus) được chấp nhận bởi bộ xử lý này. Một hệ thống giao diện người dùng có sẵn với bàn phím chữ và số đính kèm cho phép người dùng xem và điều chỉnh cài đặt hệ thống và chẩn đoán.
