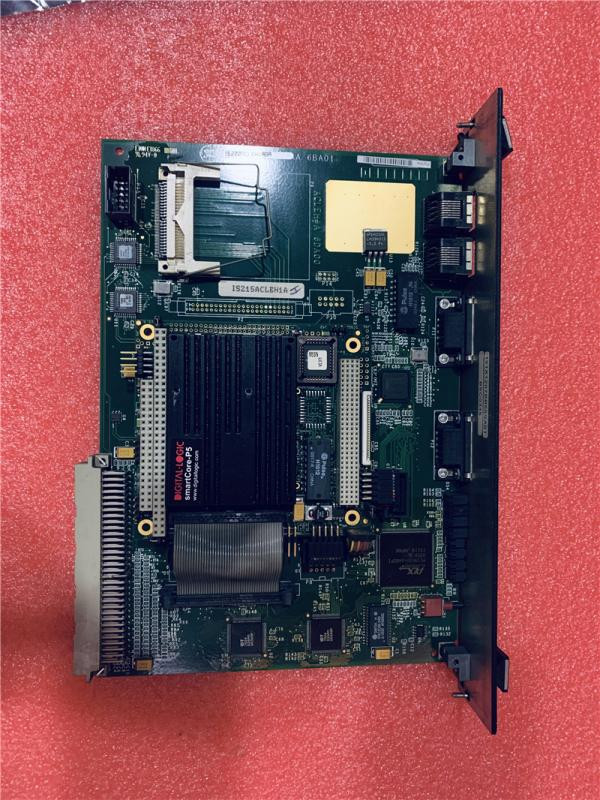

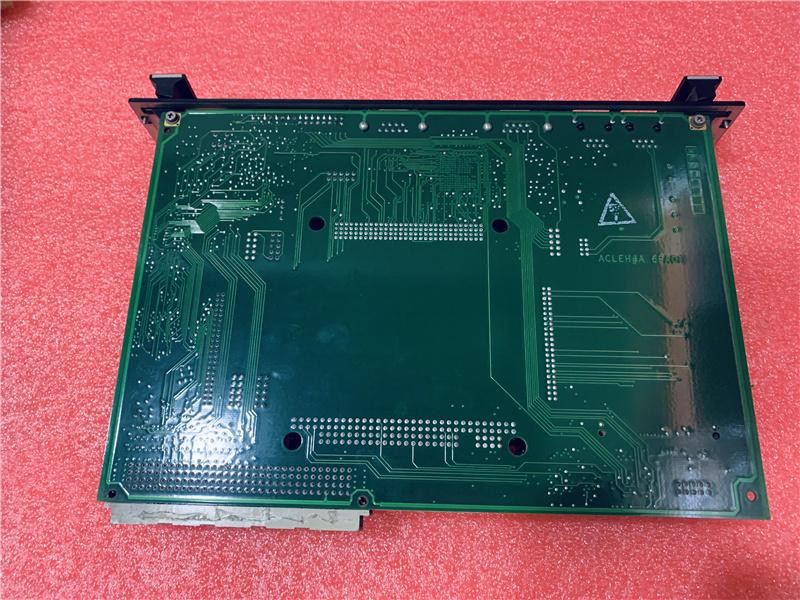

Sản phẩm:IS215VPROH2B Thẻ bảo vệ máy tua-bin khẩn cấp VPRO của General Electric

IS215ACLEH1AB là một Application Control Layer Module được phát triển bởi GENó là một phần của hệ thống điều khiển EX2100.ACL đại diện cho một bộ điều khiển chính dựa trên vi xử lý tinh vi được thiết kế để thực hiện nhiều chức năng trên các mạng truyền thông như Ethernet TM và ISBusPhần này cung cấp tổng quan về khả năng và triển khai của nó.

Đặc điểm

• Việc triển khai trong ổ đĩa Innovation Series tiêu chuẩn hoặc EX2100 Exciter Board Rack: ACL được tích hợp liền mạch vào ổ đĩa Innovation Series tiêu chuẩn hoặc EX2100 exciter board rack,chiếm hai nửa khe cắm trong giá đỡPhần này chi tiết về vị trí và sử dụng của nó trong các thiết lập công nghiệp này.
• Vị trí trong tủ điều khiển: Trong các thiết lập công nghiệp điển hình, ACL và giá đỡ bảng được đặt trong tủ điều khiển.Phần này chi tiết về vị trí của chúng trong tủ và tầm quan trọng của chúng trong các ứng dụng công nghiệp.
• Cấu hình và giao diện đầu nối: đầu nối P1 của ACL, có cấu hình 128 chân 4 hàng,đóng một vai trò quan trọng trong giao diện với các thành phần khác như Control Assembly Backplane Board (CABP) trong các ứng dụng truyền độngPhần này chi tiết chức năng và kết nối của đầu nối.
• Lắp đặt trong Exciter EX2100: Đối với các hệ thống exciter EX2100, ACL được gắn trong Exciter Backplane (EBKP), tạo điều kiện cho khả năng kiểm soát và giám sát tập trung.Phân đoạn này giải thích quy trình lắp đặt và ý nghĩa của nó đối với các hoạt động của hệ thống kích thích.

Tính năng phần cứng

• Central Processing Unit (CPU): Ở cốt lõi của kiến trúc phần cứng của ACL là một đơn vị xử lý trung tâm mạnh mẽ (CPU).dữ liệu xử lý, và phối hợp các nhiệm vụ khác nhau trong hệ thống kiểm soát.
• Bộ điều khiển kết nối thành phần ngoại vi (PCI): Bộ điều khiển PCI tạo điều kiện giao tiếp và chuyển dữ liệu giữa mô-đun ACL và các thiết bị ngoại vi được kết nối với bus PCI.Bộ điều khiển này đảm bảo trao đổi dữ liệu hiệu quả và tích hợp với các thành phần phần cứng bên ngoài, tăng cường kết nối và khả năng tương tác của mô-đun.
• 128 K Byte Level 2 Cache: Việc bao gồm một bộ nhớ cache cấp 2 128 K byte tăng cường khả năng xử lý của ACL bằng cách cung cấp truy cập tốc độ cao vào dữ liệu và hướng dẫn được sử dụng thường xuyên.Bộ nhớ cache này tối ưu hóa hiệu suất CPU, giảm độ trễ và cải thiện khả năng đáp ứng tổng thể của hệ thống.
• Bộ nhớ truy cập ngẫu nhiên động 8 MB (DRAM): Với bộ nhớ truy cập ngẫu nhiên động 8 MB (DRAM), mô-đun ACL có dung lượng bộ nhớ rộng rãi để lưu trữ và thao tác dữ liệu trong khi hoạt động.Bộ nhớ này rất cần thiết để lưu trữ tạm thời các hướng dẫn chương trình, bộ đệm dữ liệu và kết quả xử lý trung gian, đảm bảo thực hiện trơn tru các nhiệm vụ kiểm soát.
• Hệ thống đầu vào / đầu ra cơ bản bộ nhớ flash 4 MB (BIOS): Mô-đun ACL được trang bị BIOS bộ nhớ flash 4 MB, chứa các cài đặt cấu hình phần mềm và hệ thống thiết yếu.BIOS này cung cấp các thói quen khởi động cần thiết và các thủ tục khởi động hệ thống, cho phép module ACL khởi động đáng tin cậy và khởi tạo các thành phần phần cứng của nó.
• Kết nối Ethernet: Kết nối Ethernet được tích hợp vào mô-đun ACL, cho phép giao tiếp liền mạch và trao đổi dữ liệu qua mạng Ethernet.kiểm soát, và cấu hình của mô-đun ACL, tăng khả năng truy cập và linh hoạt của nó trong các ứng dụng công nghiệp.
• Bus Target Interface: Bus target interface tạo điều kiện giao tiếp giữa module ACL và các thiết bị hoặc hệ thống con khác trong hệ thống điều khiển.Giao diện này cho phép truyền dữ liệu và đồng bộ hóa giữa các thành phần khác nhau, đảm bảo hoạt động gắn kết và phối hợp trong môi trường kiểm soát phức tạp.

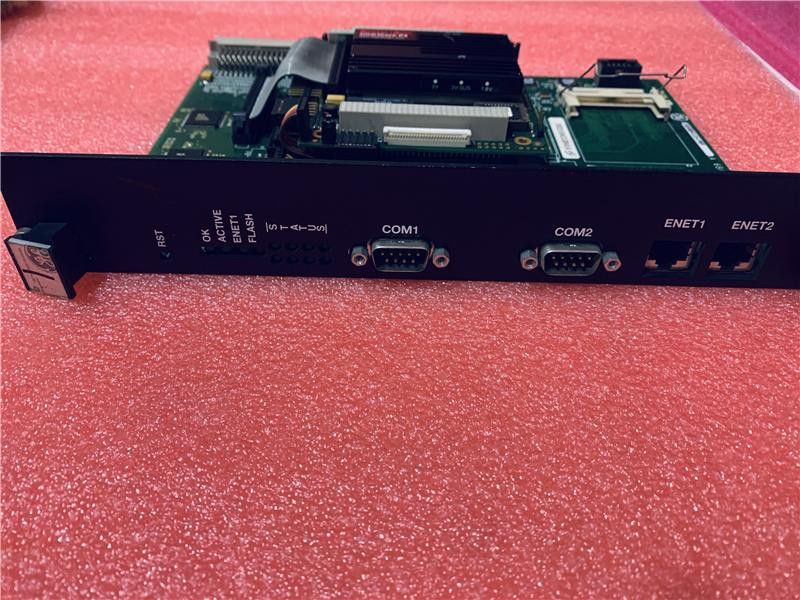

• Cổng nối tiếp COM1 và COM2: Mô-đun ACL có cổng nối tiếp COM1 và COM2, cung cấp các tùy chọn kết nối bổ sung để giao diện với các thiết bị hoặc thiết bị ngoại vi bên ngoài.Các cổng hàng loạt hỗ trợ giao thức liên lạc hàng loạt không đồng bộ, cho phép module ACL giao tiếp với nhiều thiết bị khác nhau.
