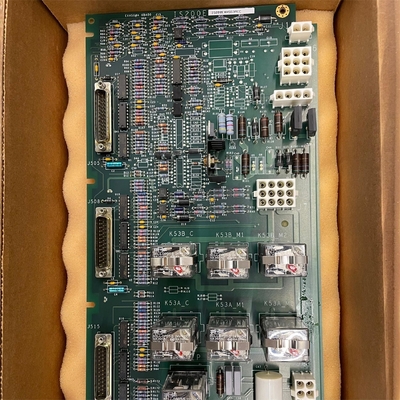

Sản phẩm:General Electric Mark VI IS200EXHSG3AEC EXCITER HS RELAY DRIVER BOARD hiện có trong kho

Mô tả

IS200EXHSG3AEC là một bộ phận PCB (bảng mạch in) của GE Industrial Systems được thiết kế như một phần của loạt EX2100 Excitation Control.EX2100 là một trong những hệ thống quản lý tuabin phổ biến nhất của General Electric. Dòng EX2100 là một hệ thống điều khiển tuabin TMR (triple modular redundant) được cung cấp bởi GE,và tạo ra các lĩnh vực kích thích hiện tại cần thiết để kiểm soát điện áp đầu cuối AC và phản ứng volt-ampere. EX2100 Series là một mô hình kiểm soát kích thích tĩnh đầy đủ phát triển cả cho các máy phát điện trên cả hai mới và nâng cấp tua-bin hơi nước cũng như khí, và tua-bin thủy điện

Chức năng kiểm soát kích thích:Ban chủ yếu chịu trách nhiệm điều khiển các bộ liên lạc DC (41) và các bộ chuyển tiếp điều khiển cần thiết cho sự kích thích và nhấp nháy trường trong hệ thống kiểm soát kích thích EX2100Các thành phần này rất quan trọng để kiểm soát dòng điện và đảm bảo hoạt động đúng đắn của hệ thống kích thích.Các bộ chuyển tiếp thí điểm được cung cấp cho các bộ chuyển tiếp nhấp nháy 53A và 53BCác bộ chuyển tiếp này đóng một vai trò quan trọng trong việc bắt đầu và kiểm soát quá trình thiết lập dòng điện trường trong các máy phát đồng bộ.Phi công chuyển tiếp để làm giảm kích thích: Ngoài ra, bảng bao gồm các bộ chuyển tiếp thí điểm cho bộ chuyển tiếp khử kích thích KDEP. Các bộ chuyển tiếp này là công cụ trong việc khử năng lượng an toàn và có kiểm soát của hệ thống kích thích,ngăn chặn sự tích tụ điện áp quá mức và đảm bảo an toàn hoạt động.ignal Điều hòa và truyền:Thực hiện điều kiện tín hiệu cho các tín hiệu trạng thái de-excitation có nguồn gốc từ bảng De-excitation Exciter (EDEX) và tín hiệu trạng thái thanh đinh từ bảng kiểm soát De-excitation (EXDE)Các tín hiệu điều kiện này sau đó được truyền đến hệ thống giám sát kích thích và đầu ra thiết bị (EMIO) để xử lý và giám sát thêm.

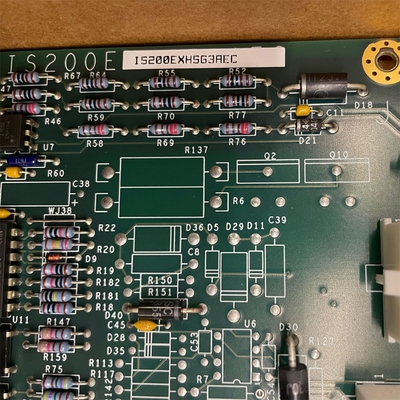

Exciter H.S. Relay Driver này sử dụng một loạt các tụ điện cho mục đích lưu trữ năng lượng, tổng cộng hơn năm mươi, cùng với tổng cộng hơn một trăm kháng cự.Tất cả các phần cứng được đề cập ở trên được bảo vệ an toànMặc dù không hoàn toàn đầy đủ trong phạm vi bảo hiểm của nó như lớp phủ PCB theo kiểu phù hợp đặc biệt,lớp phủ PCB bình thường của IS200EXHSG3AEC cung cấp một lớp bảo vệ cơ sở rắn sẽ phù hợp với nhu cầu tự động chuyên môn của bạn thuận tiện.
