40 Kênh ICS T8448 Mô-đun giao diện vùng TMR 24Vdc đáng tin cậy

ICS T8448 Mô-đun giao diện vùng TMR 24Vdc đáng tin cậy 40 Kênh

ICSTT-RM278P-EN-P (PD-T8448)

Tổng quan về sản phẩm:

Mô-đun Giao diện Vùng Trusted® TMR đã được thiết kế để cung cấp một giao diện có thể định cấu hình đặc biệt để sử dụng trong các hệ thống phòng cháy và chữa cháy.Mô-đun giao tiếp với tối đa 40 đầu vào hoặc thiết bị truyền động của thiết bị trường lửa và khí.Mỗi kênh trong số 40 Kênh I / O có thể được cấu hình riêng thành Đầu vào Tương tự, Đầu vào Kỹ thuật số hoặc Đầu ra Kỹ thuật số để cung cấp tất cả các giao diện cần thiết để bảo vệ một hoặc nhiều Vùng cháy và Khí.Giao tiếp với các thiết bị hiện trường thông qua Lắp ráp kết cuối trường đa năng loại 8842, cung cấp điều kiện vòng lặp trường cho từng loại tín hiệu và cho phép kết nối tín hiệu đặt lại cho các đầu dò kiểu chốt mà không cần phần cứng bên ngoài.Mô-đun được tách thành 5 nhóm nguồn, mỗi nhóm 8 kênh.Các nhóm nguồn có thể được kết hợp với nhau để cung cấp số lượng kênh có thể định cấu hình cho mỗi Vùng cháy / khí.Tất cả các chức năng này cung cấp dữ liệu cho Hệ thống Trusted TMR hoạt động như bộ giải logic.Mô-đun này không được phê duyệt để kết nối trực tiếp với các khu vực nguy hiểm và nên được sử dụng cùng với các thiết bị Rào cản An toàn Nội tại.

Các thử nghiệm chẩn đoán ba lần được thực hiện trong suốt Mô-đun, bao gồm các phép đo dòng điện và điện áp trên từng phần của các kênh đầu vào hoặc đầu ra được bình chọn.Các thử nghiệm cũng được thực hiện đối với các lỗi bị kẹt và tắt.Tất cả các đầu vào được coi là tương tự và được kiểm tra đầy đủ.Khả năng chịu lỗi đạt được thông qua kiến ​​trúc Ba mô-đun dự phòng (TMR) trong Mô-đun cho mỗi kênh trong số 40 kênh

Đặc trưng:

• 40 điểm đầu vào / đầu ra dự phòng có thể lựa chọn ba mô-đun cho mỗi Mô-đun.• Đầu vào giao diện với đầu dò khí 4-20 mA, đầu báo cháy và nhiệt, thiết bị vỡ kính, v.v.

• Tín hiệu Đặt lại thiết bị trường có thể lập trình (lên đến 5 lần đặt lại riêng lẻ).

• Hai hoặc ba thiết bị Trường dây thông qua 8842.

• Bảo vệ cầu chì của đầu vào và đầu ra thông qua 8842, bên ngoài mô-đun.

• Đầu ra kỹ thuật số công suất cao để giao tiếp với Bộ giảm chấn, Bộ thoát khí chữa cháy, máy bơm chữa cháy, v.v.

• 5 Nhóm Công suất Cô lập để cho phép cấu hình trường linh hoạt và hiệu quả

• Tự động chẩn đoán toàn diện và tự kiểm tra.

• Giám sát đường dây tự động từng điểm để phát hiện lỗi trong hệ thống dây điện và tải tại hiện trường.

• Xung 2500 V chịu được hàng rào cách ly quang / điện.

• Tự động bảo vệ quá dòng (mỗi kênh), không cần cầu chì bên ngoài.

• Báo cáo chuỗi sự kiện (SOE) trên bo mạch với độ phân giải 1 ms.

• Mô-đun có thể được thay thế nóng trực tuyến bằng cách sử dụng Khe cắm Companion (liền kề) hoặc SmartSlot (một khe cắm dự phòng cho nhiều Mô-đun).

• Trạng thái đầu ra của Bảng điều khiển phía trước Điốt phát sáng (LED) cho mỗi kênh cho biết trạng thái và lỗi dây trường.

• Đèn LED trạng thái Mô-đun mặt trước cho biết tình trạng Mô-đun và chế độ hoạt động (Hoạt động, Chế độ chờ, Đã được giáo dục).

• Chứng nhận TϋV IEC 61508 SIL 3.

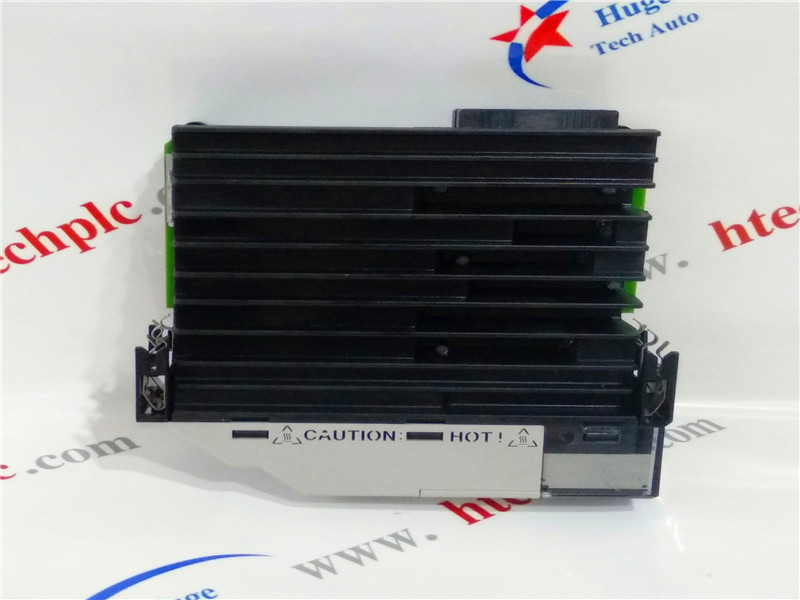

Hình ảnh:

Điều kiện sản phẩm:

Hình ảnh này chỉ mang tính chất tham khảo về kiểu dáng sản phẩm, ngày sản xuất cụ thể và phiên bản sản phẩm, vui lòng tham khảo khi giao sản phẩm thực tế!
