Mô-đun Woodward gốc Woodward 9907-018 2301A Mô hình điều khiển tốc độ và chia sẻ tải

Sản phẩm: Woodward 9907-018

Kiểm soát chia sẻ tải và tốc độ 2301A Model

Dòng 9905/9907 của bộ điều khiển Woodward 2301A kiểm soát chia sẻ tải và tốc độ của máy phát điện được dẫn động bởi động cơ diesel hoặc xăng, hoặc tuabin hơi hoặc khí. Các nguồn năng lượng này được gọi là “động cơ chính” trong toàn bộ hướng dẫn này. Bộ điều khiển được đặt trong khung kim loại tấm và bao gồm một bảng mạch in duy nhất. Tất cả các chiết áp đều có thể truy cập từ mặt trước của khung. 2301A cung cấp khả năng điều khiển ở chế độ đẳng thì hoặc chế độ sụt.

Chế độ đẳng thì được sử dụng để duy trì tốc độ động cơ chính không đổi với:

 Vận hành một động cơ chính;

 Hai hoặc nhiều động cơ chính được điều khiển bởi hệ thống điều khiển chia sẻ tải Woodward trên một bus cách ly;

 Tải cơ sở so với một bus vô hạn với tải được điều khiển bởi Bộ điều khiển Chuyển và Tải Tự động (APTL), Bộ điều khiển Nhập/Xuất, Bộ điều khiển Tải Máy phát điện, Bộ điều khiển Quy trình hoặc một phụ kiện điều khiển tải khác.

Chế độ sụt được sử dụng để điều khiển tốc độ như một hàm của tải với:

 Vận hành một động cơ chính trên một bus vô hạn hoặc

 Vận hành song song hai hoặc nhiều động cơ chính.

Sau đây là một ví dụ về phần cứng điển hình cần thiết cho hệ thống 2301A điều khiển một động cơ chính và máy phát điện duy nhất:

 Bộ điều khiển điện tử 2301A

 Nguồn điện bên ngoài 20 đến 40 Vdc cho các mẫu điện áp thấp; 90 đến 150 Vdc hoặc 88 đến 132 Vac cho các mẫu điện áp cao

 Một bộ truyền động tỷ lệ để định vị thiết bị đo nhiên liệu, và

 Máy biến dòng và máy biến áp điện áp để đo tải do máy phát điện mang.

Sản phẩm được đề xuất:

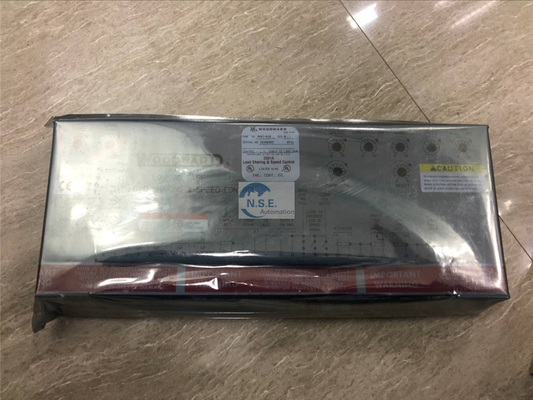

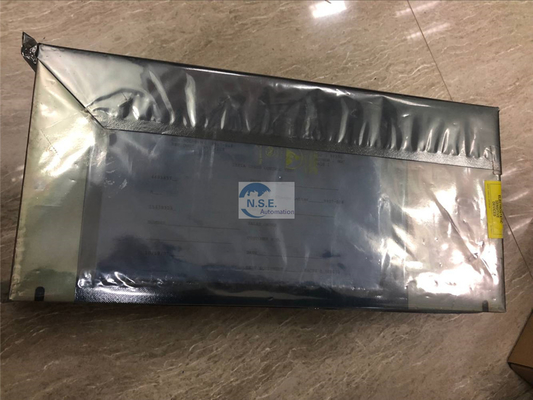

Hình ảnh sản phẩm:
