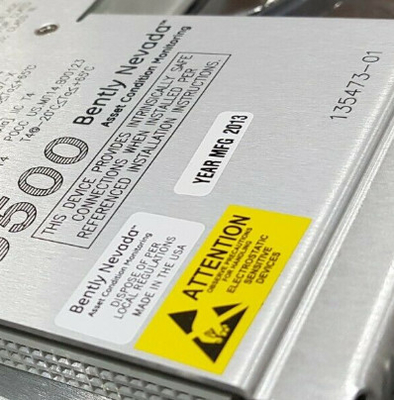

Sản phẩm:Bently Nevada 3500/25-01-03-00 135473-01 Rào cản I / O bên trong với kết thúc bên trong

Mô tả
Mô-đun Keyphasor nâng cao 3500/25 là một mô-đun hai kênh, nửa chiều cao được sử dụng để cung cấp tín hiệu Keyphasor cho các mô-đun màn hình trong kệ 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerHệ thống bảo vệ máy 3500 có thể chấp nhận tối đa bốn tín hiệu Keyphasor cho cấu hình bình thường và tối đa tám tín hiệu Keyphasor trong cấu hình ghép đôi.

Tín hiệu keyphasor là một xung một lần mỗi lượt hoặc nhiều sự kiện mỗi lượt từ một trục quay hoặc bánh răng được sử dụng để cung cấp một phép đo thời gian chính xác.Điều này cho phép 3500 mô-đun giám sát và thiết bị chẩn đoán bên ngoài để đo tốc độ xoay trục và các thông số vector như âm thanh rung 1X và pha.
Mô-đun Keyphasor nâng cao là mô-đun hệ thống 3500 được cải tiến.Nó cung cấp khả năng xử lý tín hiệu Keyphasor mở rộng so với thiết kế trước đó trong khi duy trì khả năng tương thích hoàn toàn về mặt hình thức, phù hợp và hoạt động với các mô-đun Keyphasor hiện có để sử dụng trong các hệ thống cũ.

Khi một đầu vào Keyphasor hệ thống được yêu cầu cho các ứng dụng Triple Modular Redundant (TMR), hệ thống 3500 nên sử dụng hai mô-đun Keyphasor.các mô-đun hoạt động song song để cung cấp cả một tín hiệu Keyphasor chính và thứ cấp cho các mô-đun khác trong giá đỡMột hệ thống có nhiều hơn bốn đầu vào Keyphasor có thể sử dụng cấu hình ghép đôi miễn là không có nhiều hơn bốn tín hiệu đầu vào Keyphasor chính.Một cấu hình ghép nối đòi hỏi hai vị trí giám sát liên tiếp ở cả hai vị trí nửa khe hoặc ở vị trí trên/dưới.Bốn mô-đun Keyphasor sẽ chấp nhận bốn kênh đầu vào chính và bốn kênh đầu vào dự phòng và cung cấp bốn kênh đầu ra (một cho mỗi mô-đun).Một cấu hình của hai ghép và một không ghép (ba mô-đun Keyphasor tổng cộng) cũng có thểTrong một cấu hình như vậy, người dùng có thể cấu hình một không ghép nối Keyphasor (đặt hàng hoặc hai 2-channel hoặc một 1-channel và một 2-channel tùy chọn)

Mô-đun I/O Keyphasor cô lập được thiết kế cho các ứng dụng mà các tín hiệu Keyphasor được gắn song song với nhiều thiết bị và đòi hỏi phải cô lập với các hệ thống khác, chẳng hạn như hệ thống điều khiển. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

Mục đích của mô-đun I/O này chủ yếu là để đo tốc độ trục chứ không phải pha.nhưng I / O này giới thiệu một sự thay đổi pha cao hơn một chút so với phiên bản I / O không bị cô lậpHình 1 cho thấy số lượng chuyển pha mà các mô-đun I / O cô lập sẽ thêm ở các tốc độ máy khác nhau.

Các tính năng sản phẩm được nâng cao bao gồm việc tạo ra tín hiệu sự kiện một lần mỗi lượt từ các đầu vào nhiều sự kiện mỗi lượt, phần mềm cố định có thể nâng cấp trên thực địa và báo cáo dữ liệu quản lý tài sản.
