Sản phẩm:83SR04 GJR2390200R1210 83SR04G-E ABB Mô-đun điều khiển xử lý tín hiệu điều khiển nhị phân và analog

Mô tả

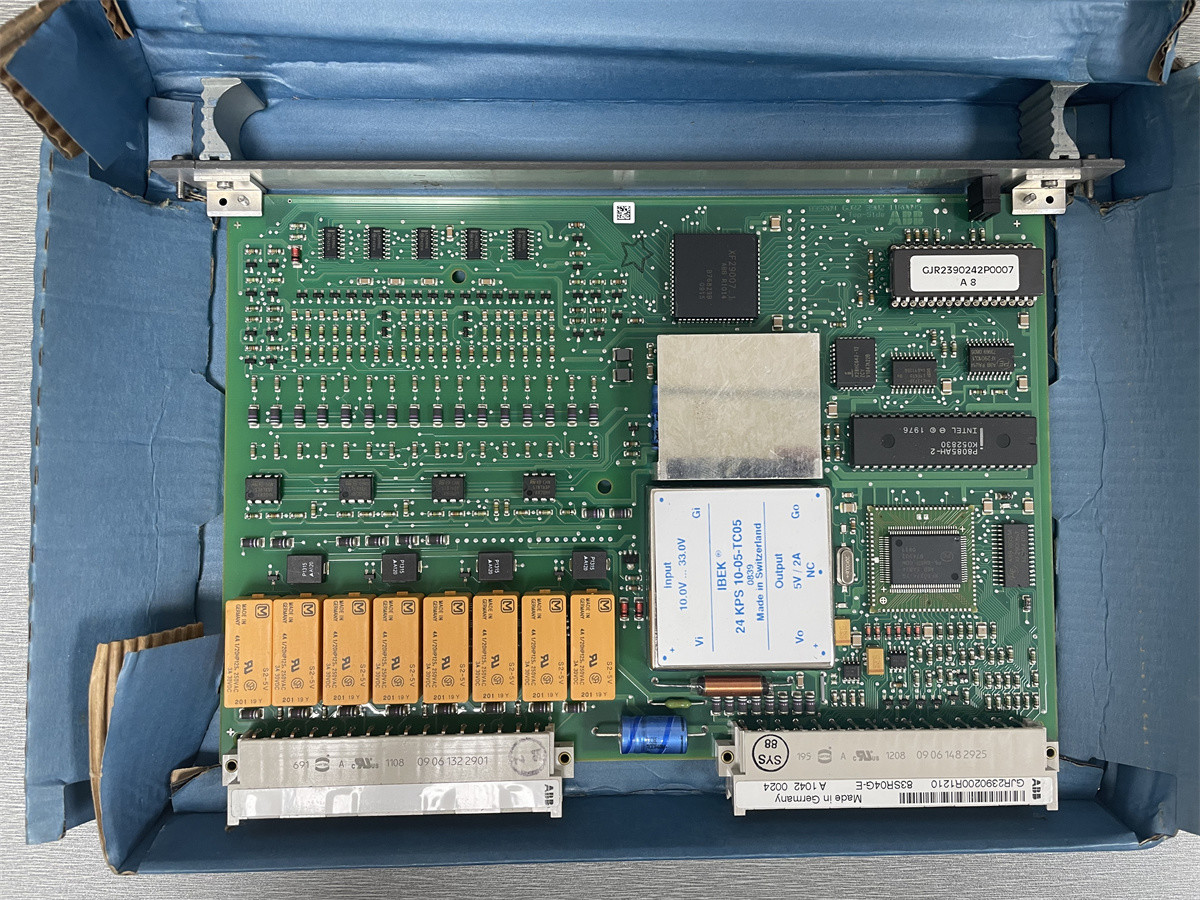

83SR04G-E là ABB PROCONTROLsystem Binary and Analog Control Signal Processing Control Module. 83SR04G-E được sử dụng cho các nhiệm vụ điều khiển nhị phân và tương tự được lưu trữ trên ổ đĩa,Mức kiểm soát nhóm và đơn vịNó có thể được sử dụng cho các ứng dụng sau:
- Điều khiển ổ đĩa của ổ đĩa một chiều
- Điều khiển động cơ
- Điều khiển động lực của van điện
- Kiểm soát nhóm chức năng nhị phân (tiếp tục và logic)
- 3 bước điều khiển
- Điều kiện tín hiệu

Đặc điểm
Địa chỉ mô-đun được thiết lập tự động bằng cách cắm mô-đun vào trạm PROCONTROL.
Các bức điện tín được nhận qua xe buýt trạm được kiểm tra bởi mô-đun để chuyển không có lỗi thông qua các bit tương đương của chúng.
Các bức điện tín được gửi bởi mô-đun đến xe buýt được cung cấp với bit tỷ lệ để đảm bảo chuyển nhượng không lỗi.
Chương trình người dùng được lưu trữ trong bộ nhớ không biến động (EEPROM). Nó có thể được tải và thay đổi từ PDDS thông qua bus.
Mô-đun sẵn sàng để hoạt động ngay khi một danh sách người dùng hợp lệ được tải.
Để liên lạc với quá trình và thiết bị chuyển mạch, mô-đun yêu cầu điện áp sau:
USA/USB Điện áp hoạt động +24 V
phân nhánh bên trong vào các điện áp sau:
US11 Cung cấp các thiết bị liên lạc của giao diện quá trình 1
US21 Bán dây liên lạc của giao diện quá trình 2
US31 Cung cấp các thiết bị liên lạc của giao diện quy trình 3
US41 Cung cấp các thiết bị liên lạc của giao diện quy trình 4
Các điện áp US11... US41 là chống mạch ngắn và được thiết kế để ngăn chặn bất kỳ tương tác.
Các điện áp hoạt động và các tín hiệu logic bên ngoài liên quan đến dây dẫn tham chiếu Z.
Các thông báo sau đây được hiển thị ở mặt trước của mô-đun thông qua đèn diode phát sáng:

Rối loạn ST
Sự xáo trộn của SG Module

Đèn phát quang ST báo hiệu bất kỳ sự nhiễu loạn nào trong mô-đun và trong giao tiếp dữ liệu với mô-đun. Đèn phát quang SG chỉ báo hiệu sự nhiễu loạn của mô-đun.

Thiết kế module
Các mô-đun chủ yếu bao gồm:
- Giao diện quy trình
- Giao diện ga-xe buýt
- Phần xử lý

Giao diện quy trình
Trong giao diện quy trình, các tín hiệu quy trình được điều chỉnh theo mức tín hiệu nội bộ của mô-đun.

Giao diện ga-xe buýt
Trong giao diện xe buýt ga, các tín hiệu mô-đun được điều chỉnh theo xe buýt.

Phần chế biến
Để xử lý các tín hiệu đến từ quá trình và bus, mô-đun được trang bị một bộ vi xử lý hoạt động kết hợp với các khu vực bộ nhớ sau đây thông qua bus nội bộ module.

Dữ liệu đặt hàng:

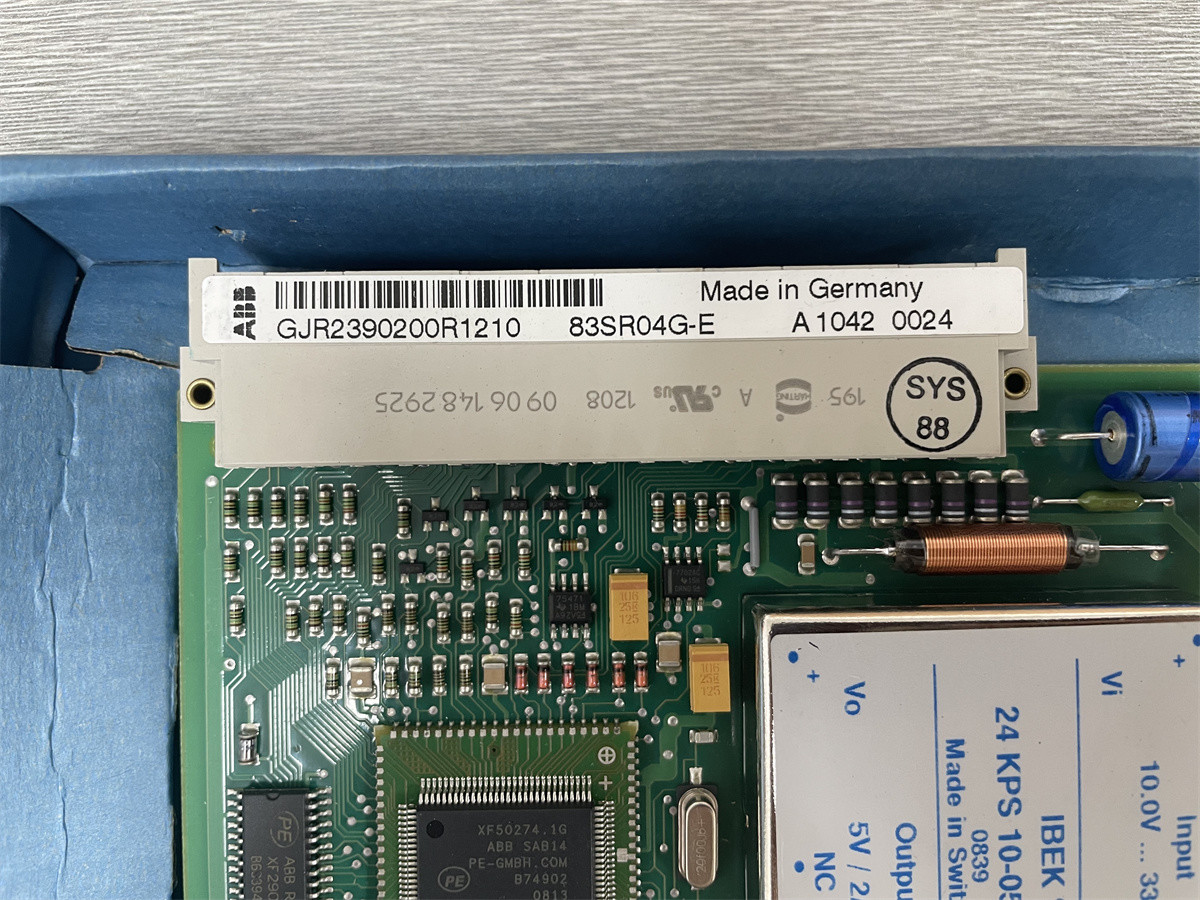

83SR04-E/R1210 Số thứ tự: GJR2390200R1210
