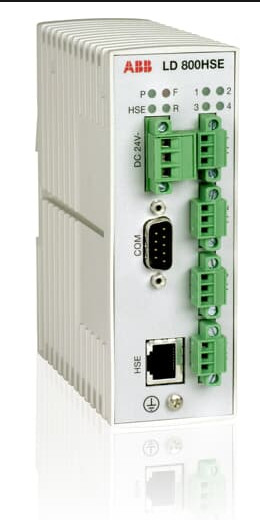

ABB LD 800 HSE FOUNDATION Thiết bị liên kết Fieldbus LD 800HSE
ABB LD 800 HSE
,Thiết bị liên kết Fieldbus của FOUNDATION
Sản phẩm:ABB LD 800 HSE FOUNDATION Thiết bị liên kết Fieldbus LD 800HSE Nhà máy đóng gói mới
Thiết bị liên kết LD 800HSE đóng vai trò như một cổng kết nối giữa các thiết bị trường trên các liên kết H1 và mạng con HSE.
LD 800HSE cho phép truy cập vào các thiết bị hiện trường được kết nối với FOUNDATION Fieldbus (FF) từ các hệ thống giám sát và điều khiển cũng như bảng điều khiển quản lý.Thiết bị đủ điều kiện để sử dụng dự phòng, trong đó các cổng H1 tương ứng của hai Thiết bị liên kết được kết nối với một liên kết H1.Một liên kết dự phòng riêng biệt giữa Thiết bị liên kết chính và phụ đảm bảo chuyển đổi dự phòng và giám sát dự phòng đáng tin cậy.
Có hai phiên bản khác nhau, một cho các khu vực an toàn và một cho các khu vực nguy hiểm.
Lợi ích
- Cung cấp liên kết giữa giao thức Ethernet tốc độ cao (HSE) của FF và tối đa bốn liên kết H1
- Cấu hình minh bạch của các thiết bị H1 được kết nối từ hệ thống chủ
- Cho phép truy cập vào các khối trong thiết bị H1 (Máy khách / Máy chủ)
- Bốn bậc thầy về liên kết H1 độc lập (LAS)
- Xuất bản / Đăng ký (H1) (với tối đa 4 chu kỳ phụ)
- Tái xuất bản dữ liệu từ liên kết H1 này sang liên kết H1 khác hoặc từ H1 sang HSE
- Cập nhật chương trình cơ sở qua tải xuống
| Dữ liệu kỹ thuật LD 800HSE | ||
| Thiết kế kĩ thuật | Kích thước | (dài x cao x rộng) 47 x 131 x 111 mm, gắn trên đường ray DIN 35 mm |
| Trọng lượng | xấp xỉ.0,4 kg | |
| Mức độ bảo vệ | IP 20 | |
| Điều kiện môi trường | Nhiệt độ hoạt động | 0 ° C ... + 55 ° C, lắp không thẳng đứng và không khí bị cản trở đối lưu có thể làm giảm giới hạn nhiệt độ trên |
| Nhiệt độ bảo quản | −20 ° C ... + 70 ° C | |
| Độ ẩm tương đối | 0% ... 95%, không ngưng tụ | |
| Giao diện Ethernet | Số kênh | 1 |
| Hải cảng | Ethernet 10BASE-T / 100BASE-TX, TJ45 | |
| Tỷ lệ chuyển khoản | 10 Mbit / s hoặc 100 Mbit / s (tự động cảm biến) | |
| Giao diện Fieldbus H1 | Số kênh | 4 |
| Các cổng | Đầu nối vít 3 cực FF H1 (có thể cắm được) khớp nối máy biến áp galvanically bị cô lập |
|
| Cấu hình lớp vật lý | loại 114, tín hiệu nguồn tiêu chuẩn, được cấp nguồn riêng biệt, không an toàn về bản chất | |
| Tốc độ truyền tải | 31,25 kbit / s | |
| Giao diện nối tiếp | Hải cảng | 9 cực SubD đực RS-232, 115,2 kbit / s |
| Chứng chỉ | Acc tuân thủ CE.theo Chỉ thị EMC 2004/108 / EG (EMC), 2006/95 / EG (Điện áp thấp) và 94/9 / EG (ATEX) Tính năng tương thích điện từ (EMC).đến.FCC Phần 15 Phần phụ B Loại A, Thiết bị Công nghệ Thông tin Hạng 2 VCCI năm 2002 Sốc và Rung acc.theo DIN IEC68 Phần 2 Acc phủ G3.theo ANSI / ISA 71.04, EN60068-2-60 |
|
| Chứng chỉ (chỉ LD 800HSE EX) |
Chứng nhận Vị trí Nguy hiểm: |
|
