ROCKWELL AUTOMATION ICS Triplex T8461 Mô-đun đầu ra TMR 24V DC/48V DC đáng tin cậy - 40 kênh
T8461
,Mô-đun đầu ra kỹ thuật số T8461
,Allen Bradley T8461
Sản phẩm:ROCKWELL AUTOMATION ICS Triplex T8461 TMR đáng tin cậy 24V DC / 48V DC Output Module - kênh 40
Tổng quan sản phẩm:
Trusted® Triple Modular Redundant (TMR) 24 Vdc / 48 Vdc Digital Output Module giao diện với
Các xét nghiệm chẩn đoán ba lần được thực hiện trên toàn bộ mô-đun bao gồm
các phép đo cho hiện tại, và điện áp trên mỗi phần của kênh đầu ra được bỏ phiếu.
được thực hiện cho các lỗi bị mắc kẹt và bị mắc kẹt.
kiến trúc trong mô-đun cho mỗi 40 kênh đầu ra.
Hệ thống theo dõi đường dây tự động của thiết bị thực địa được cung cấp.
cả lỗi mạch mở và mạch ngắn trong hệ thống dây điện và thiết bị tải.
Các mô-đun cung cấp trên tàu chuỗi các sự kiện (SOE) báo cáo với độ phân giải của 1 ms.
Output thay đổi trạng thái kích hoạt một SOE nhập.
các phép đo điện áp và dòng điện trên mô-đun.
Mô-đun này không được phê duyệt để kết nối trực tiếp với các khu vực nguy hiểm và nên được sử dụng trong
kết hợp với các thiết bị rào cản an toàn nội tại.
| Chi tiết sản phẩm | |
| Sản xuất/thương hiệu | ROCKWELL AUTOMATION ICS Triplex |
| Mô hình/loại | T8461 |
| Thông tin đặt hàng/Số phần | T8461 |
| Mô tả | TMR đáng tin cậy 24V DC/48V DC Output Module - 40 kênh |
| Mã HS | 85044030 |
| Nguồn gốc | Hoa Kỳ |
| Cấu trúc | 25*25*10 cm |
| Trọng lượng | 1.2 kg |
Bảng dữ liệu:T8461.pdf
Đặc điểm:
• 40 kênh đầu ra TMR cho mỗi module.
• Chẩn đoán toàn diện, tự động và tự kiểm tra.
• Kiểm tra đường dây tự động theo kênh để phát hiện đường mạch mở và đường mạch ngắn
và các lỗi tải.
• 2500 V xung chịu được opto / galvanic cách ly rào.
• Bảo vệ quá tải tự động (mỗi kênh), không cần bảo hiểm bên ngoài.
• Báo cáo chuỗi sự kiện trên tàu (SOE) với độ phân giải 1 ms.
• Mô-đun có thể được thay thế nóng trực tuyến bằng cách sử dụng dành riêng Companion (gần) Slot hoặc SmartSlot
(một khe cắm dự phòng cho nhiều mô-đun).
• Chế độ đầu ra bảng điều khiển phía trước Đèn phát quang (LED) cho mỗi kênh cho thấy đầu ra
tình trạng và lỗi dây điện trường.
• Đèn LED trạng thái mô-đun bảng điều khiển phía trước cho thấy trạng thái và chế độ hoạt động của mô-đun (Tập động,
Chờ đợi, được giáo dục).
• TϋV Chứng nhận IEC 61508 SIL 3.
• Các đầu ra được cung cấp năng lượng trong các nhóm riêng biệt gồm tám nhóm.

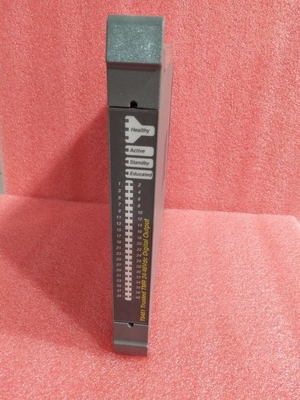

Hình:
